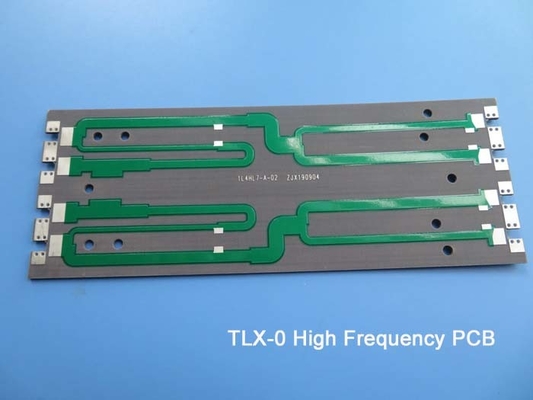

TLX-0 Rf PCB Board 5mil 1OZ Oro immersivo

Grande immagine : TLX-0 Rf PCB Board 5mil 1OZ Oro immersivo

Dettagli:

Luogo di origine:	Cina
Marca:	Bicheng
Certificazione:	UL, ISO9001, IATF16949

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pc
Prezzo:	USD9.99-99.99/PCS
Imballaggi particolari:	Sacchetti aspirapolvere+Cartoni
Tempi di consegna:	8-9 giorni lavorativi
Termini di pagamento:	T/T
Capacità di alimentazione:	5000 PCS al mese

Contatto

Descrizione di prodotto dettagliata

Materiale:	TLX-0	Dimensione del PCB:	260,64 mm x 64,97 mm = 1 PCS, +/- 0,15 mm
Peso di rame:	1 oz (1,4 ml)	Finitura superficiale:	Oro per immersione
Numero di strati:	2-layer	Spessore del PCB:	0.2 mm
Evidenziare:	Tavola per PCB RF TLX-0 , 5 mil rf pcb board , 1OZ Immersion Gold sfera di pcb

Introduzione
Il TLX-0 è un circuito stampato ad alte prestazioni realizzato con materiale composito in fibra di vetro PTFE.I laminati della serie TLX offrono un'eccellente affidabilità e versatilità per una vasta gamma di applicazioni RF e microonde. Con una costante dielettrica di 2,45 ± 0,04 e un basso fattore di dissipazione, il TLX-0 è una scelta ideale per i microonde a basso numero di strati.

Caratteristiche
Costante dielettrica (Dk): 2,45 ± 0,04 a 10 GHz
Fattore di dissipazione (Df): 0,0021 a 10 GHz
Basso assorbimento dell'umidità: 0,02%
Coefficiente di espansione termica (CTE):
Asse X: 21 ppm/°C
Asse Y: 23 ppm/°C
Asse Z: 215 ppm/°C
Forte resistenza al peeling: 12 lbs/in

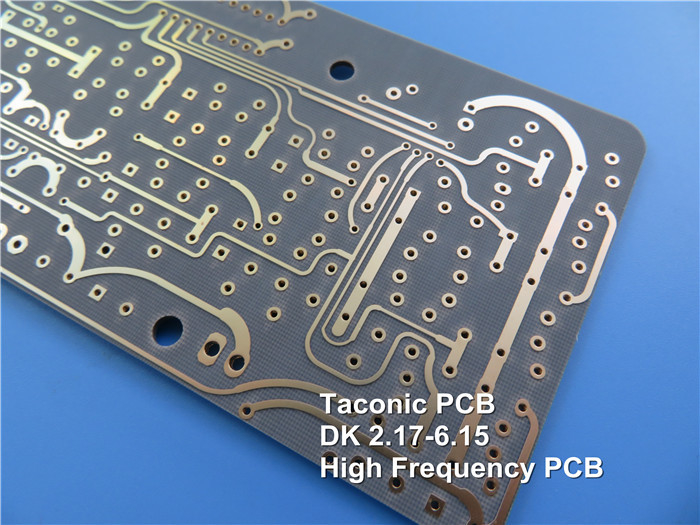

Tipo		DK
TLY-5A		2.17
TLY-5		2.20
TLY-3		2.33
TLT-0	TLX-0	2.45
TLT-9	TLX-9	2.50
TLT-8	TLX-8	2.55
TLT-7	TLX-7	2.60
TLT-6	TLX-6	2.65
TLE-95		2.95
TLC-27		2.75
TLC-30	RF-30	3.00
TLC-32		3.20
TLF-35		3.50
TLF-35-xxxx-A		3.50
RF-35	RF-35A2	3.50
TRF-41		4.10
TRF-43		4.30
TRF-45		4.50
RF-60A		6.15
CER-10		10

Benefici
Performance PIM eccellente (< -160 dBc)
Proprietà meccaniche e termiche robuste
Costante dielettrica bassa e stabile
Dimensione stabile
Basso assorbimento di umidità
Tolleranza limitata di Dk
Basso fattore di dissipazione
Classificazione di infiammabilità UL 94 V0
Adatti per microonde a basso numero di strati

Applicazioni
Il PCB TLX-0 è adatto a una varietà di applicazioni RF e a microonde, tra cui:

Altri apparecchi per la trasmissione di energia elettrica
Antenne e componenti passivi
Sistemi radar e comunicazioni mobili
Attrezzature di prova a microonde
Dispositivi di trasmissione a microonde e componenti RF

Specificativi dei PCB

Materiale: TLX-0 PTFE composito in fibra di vetro
Strato di accumulo: rigido a due strati
Spessore del rame: 1 oz (35 μm) su entrambi gli strati
Dimensioni della tavola: 26,64 mm x 64,97 mm ± 0,15 mm
Traccia minima/spazio: 5/5 mils
Dimensione minima del foro: 0,3 mm
Spessore del pannello finito: 0,2 mm
Via Spessore di rivestimento: 20 μm
Finitura superficiale: oro immersivo

Questo PCB è fabbricato secondo gli standard di qualità IPC-Class-2 ed è disponibile in tutto il mondo. Contattaci oggi per discutere i tuoi requisiti di progettazione RF e microonde.
