10mil TLX-9 PCB a doppio lato 1OZ circuiti stampati
  • Nome
  • Nome

10mil TLX-9 PCB a doppio lato 1OZ circuiti stampati

MOQ: 1pc
prezzo: USD9.99-99.99/PCS
Imballaggio standard: Sacchetti aspirapolvere+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 PCS al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Materiale:
TLX-9
Dimensione del PCB:
33.5 mm x 63,2 mm = 1 PCS, +/- 0,15 mm
Peso di rame:
1 oz (1,4 ml)
Finitura superficiale:
Oro per immersione
Numero di strati:
2-layer
Spessore del PCB:
0.3 mm
Evidenziare:

PCB TLX-9 a doppio lato

,

10 mil TLX-9 PCB a doppio lato

,

1OZ Dischi di circuito TLX-9 PCB

Descrizione del prodotto

Il TLX-9 è un circuito stampato (PCB) ad alte prestazioni composto da un materiale laminato PTFE/vetro tessuto specializzato.Questa costruzione composita offre eccellenti proprietà elettriche e meccaniche che rendono il TLX-9 adatto per le applicazioni RF e microonde più esigenti.



Specificità principali:

Costante dielettrica (Dk) di 2,5 ± 0,04 a 10 GHz
Fattore di dissipazione (Df) di 0,0019 a 10 GHz
Assorbimento dell'umidità inferiore allo 0,02%
tensione di rottura dielettrica superiore a 60 kV
Resistività di volume di 10^7 MΩ-cm e resistività di superficie di 10^7 MΩ
Resistenza all'arco superiore a 180 secondi
Resistenza alla flessione superiore a 23.000 libbre/in longitudinalmente e a 19.000 libbre/in trasversale
Resistenza allo sguscio di 12 libbre/pollice lineare per 1 oz di rame
Conduttività termica di 0,19 W/m/K
CTE di 9-12 ppm/°C nel piano X-Y e 130-145 ppm/°C nell'asse Z



TLX-9 VALORI TIPICI
Immobili Metodo di prova Unità Valore Unità Valore
Costante dielettrica @ 10 GHz IPC-TM 650 2.5.5.5   2.5   2.5
Fattore di dissipazione @ 10 GHz IPC-TM 650 2.5.5.5   0.0019   0.0019
Assorbimento di umidità IPC-TM 650 2.6.2.1 % < 0.02 % < 0.02
Rottura dielettrica IPC-TM 650 2.5.6 kV > 60 kV > 60
Resistenza al volume IPC-TM 650 2.5.17.1 Mohm/cm 10^7 Mohm/cm 10^7
Resistenza superficiale IPC-TM 650 2.5.17.1 Oh, mio Dio. 10^7 Mohm/cm 10^7
Resistenza all'arco IPC-TM 650 2.5.1 secondi > 180 secondi > 180
Forza flessibile longitudinale IPC-TM 650 2.4.4 Peso in kg. > 23,000 N/mm2 >159
Forza flessibile trasversale IPC-TM 650 2.4.4 Peso in kg. > 19,000 N/mm2 >131
Forza di buccia (1 oz di rame) IPC-TM 650 2.4.8 Peso/lineare in. 12 N/mm 2.1
Conduttività termica ASTM F 433 W/m/K 0.19 W/m/K 0.19
X-y CTE ASTM D 3386 (TMA) ppm/°C 9-12 ppm/°C 9-12
z CTE ASTM D 3386 (TMA) ppm/°C 130- 145 ppm/°C 130- 145
Classificazione di infiammabilità UL-94 UL-94   V-0   V-0

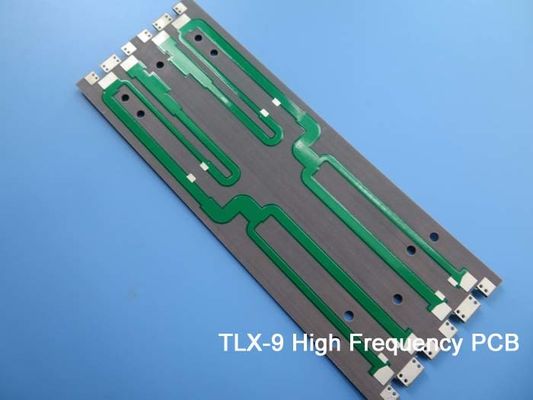

10mil TLX-9 PCB a doppio lato 1OZ circuiti stampati 0



Lo stackup PCB è costituito da un nucleo TLX-9 di 0,254 mm (10 mil) con strati di rame di 35 μm (1 oz) su entrambi i lati.dimensione minima del foro di 0.3 mm e uno spessore finito di 0,3 mm. Prima della spedizione viene eseguita una prova elettrica al 100%.



Le applicazioni tipiche del PCB TLX-9 includono:

Amplificatori a basso rumore (LNA), blocchi a basso rumore (LNB) e convertitori a basso rumore (LNC)
Servizi di comunicazione personale (PCS) e antenne di rete di comunicazione personale (PCN)
Amplificatori ad alta potenza
Componenti passivi



Con le sue eccezionali proprietà elettriche e meccaniche, il TLX-9 è una scelta ideale per progetti RF e microonde che richiedono elevate prestazioni e affidabilità.

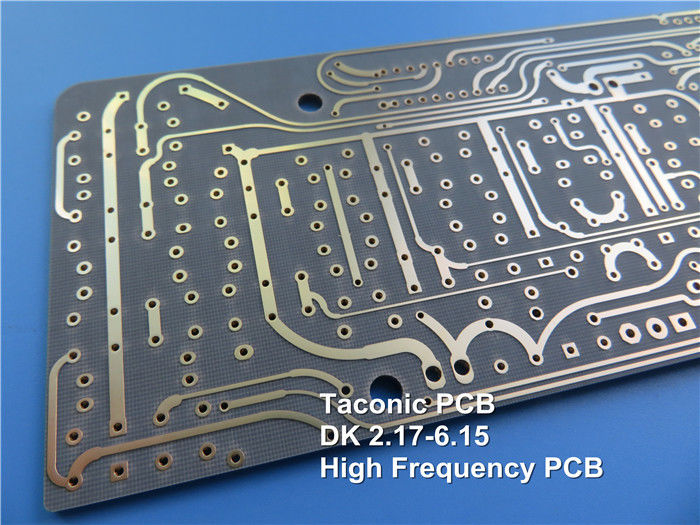

10mil TLX-9 PCB a doppio lato 1OZ circuiti stampati 1
