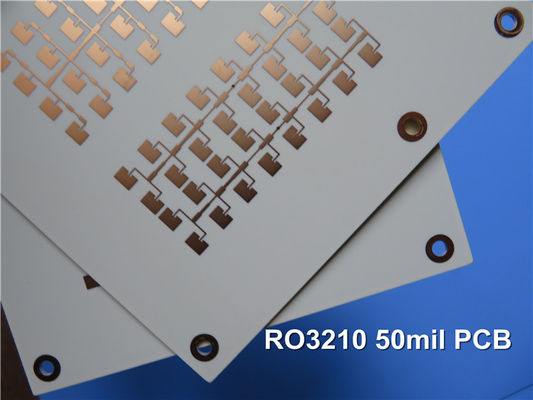

Il PCB ad alta frequenza Rogers RO3210 è progettato per prestazioni elettriche e stabilità meccanica superiori, rendendolo la soluzione ideale per applicazioni complesse ad alta frequenza.Utilizzando laminati di ceramica rinforzati con fibra di vetro, questo PCB combina i vantaggi della rigidità e della liscezza della superficie, garantendo l'affidabilità in ambienti difficili.
Caratteristiche chiave
Costante dielettrica (Dk): 10,2 ± 0.5
Fattore di dissipazione: 0,0027 a 10 GHz
Coefficiente di espansione termica: abbinato al rame (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Temperatura di decomposizione (Td): 500 °C (TGA)
Conduttività termica: 0,81 W/mk
Indice di infiammabilità: V0 secondo la norma UL 94
Benefici
Maggiore rigidità: il rinforzo in vetro tessuto facilita la movimentazione e l'assemblaggio.
Performance uniforme: fornisce proprietà elettriche e meccaniche coerenti in progetti complessi.
Basso tasso di espansione in piano: il coefficiente di espansione corrispondente garantisce la compatibilità con pannelli epossidici a più strati e confiabili gruppi montati in superficie.
Eccellente stabilità dimensionale: garantisce elevati rendimenti di produzione e riduce al minimo i difetti.
Lividità superficiale: consente tolleranze di incisione di linee più sottili per disegni complessi.
| |
| Immobili |
RO3210 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.5 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
10.8 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0027 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 459 |
Z |
ppm/°C |
10 GHz 0°Cfino a 100°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Resistenza al volume |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
579
517 |
MD
CMD |
kpsi |
23°C |
ASTM D 638 |
| Assorbimento dell'acqua |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.79 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.81 |
|
W/M/K |
80°C |
ASTM C518 |
Coefficiente di espansione termica
(-55 a 288°C) |
13
34
|
X,Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Densità |
3 |
|
gm/cm3 |
|
|
| Forza della buccia di rame |
11 |
|
pi |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|

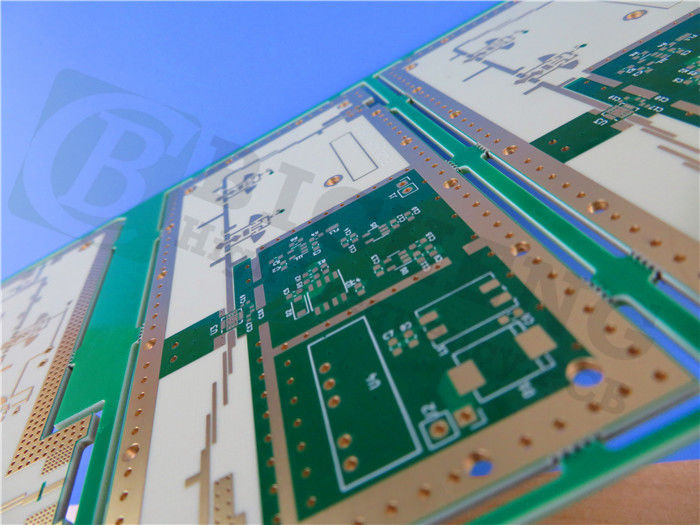

Questo PCB è dotato di un impianto rigido a due strati, con uno strato di rame di spessore di 35 μm su entrambi i lati e un nucleo Rogers RO3210 di 0,762 mm (30 mil).con una spessore di cartone finito pari a 0.8 mm. La traccia minima e lo spazio sono fissati a 5/5 mil, con una dimensione minima del foro di 0,3 mm. Il peso del rame finito è di 1 oz (1,4 mil) sugli strati esterni e lo spessore del rivestimento via è di 20 μm.Questo PCB è rifinito con argento di immersione, fornendo un'eccellente saldabilità.
La grafica di questo PCB è fornita in formato Gerber RS-274-X, garantendo la compatibilità con gli standard del settore.Ogni PCB aderisce agli standard di qualità IPC-Class-2 e subisce un test elettrico al 100% prima della spedizione, garantendo affidabilità e prestazioni.
Applicazioni
Il PCB Rogers RO3210 è versatile e adatto a una vasta gamma di applicazioni, tra cui:
Sistemi di prevenzione delle collisioni automobilistiche
Antenne satellitari di posizionamento globale
Sistemi di telecomunicazione senza fili
Antenne a patch a micro strisce
Satelitari di trasmissione diretta
Datalink sui sistemi via cavo
lettori di contatori a distanza
Motori a motore
LMDS e banda larga wireless
Infrastrutture delle stazioni base
