Il PCB ad alta frequenza Rogers RO4003C è la scelta migliore per applicazioni che richiedono prestazioni elettriche e fabbricabilità superiori. This innovative material is a proprietary woven glass reinforced hydrocarbon/ceramic laminate that combines the beneficial properties of PTFE/woven glass with the ease of processing associated with epoxy/glass materialsIl RO4003C si distingue per offrire un eccellente controllo dielettrico e una bassa perdita a un costo competitivo, rendendolo ideale per applicazioni ad alto volume e sensibili alle prestazioni.
Caratteristiche chiave
Costante dielettrica (Dk): 3,38 ± 0,05 a 10 GHz
Fattore di dissipazione: 0,0027 a 10 GHz
Conduttività termica: 0,71 W/m/°K
Coefficiente termico della costante dielettrica: +40 ppm/°C (intervallo di funzionamento: da -50°C a 150°C)
Coefficiente di espansione termica (CTE): abbinato al rame (X: 11 ppm/°C, Y: 14 ppm/°C)
CTE basso asse Z: 46 ppm/°C
Temperatura di transizione del vetro (Tg): > 280 °C
Basso assorbimento dell'umidità: 0,06%
Benefici
Ideale per le costruzioni di schede multilivello (MLB): il RO4003C è progettato specificamente per progetti di PCB complessi, fornendo prestazioni eccellenti in configurazioni multilivello.
Fabbricazione conveniente: processi simili a FR-4, che consentono costi di fabbricazione più bassi rispetto ai laminati a microonde tradizionali.
Applicazioni ad alto volume: progettato per applicazioni sensibili alle prestazioni, che lo rendono la scelta perfetta per ambienti ad alta domanda.
Prezzi competitivi: offre un valore eccezionale senza compromettere la qualità o le prestazioni.
| Immobili |
RO4003C |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.55 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
139(20.2)
100(14.5) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.3 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
1.05
(6.0) |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
N/A |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|

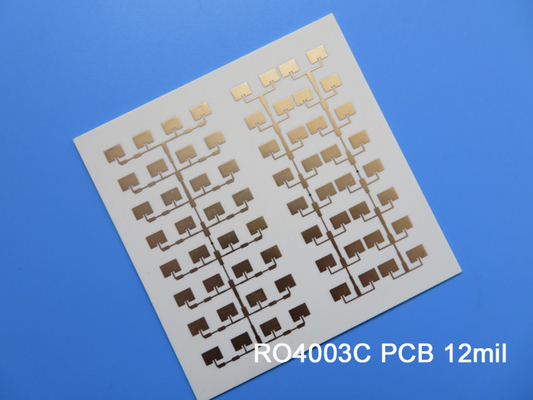

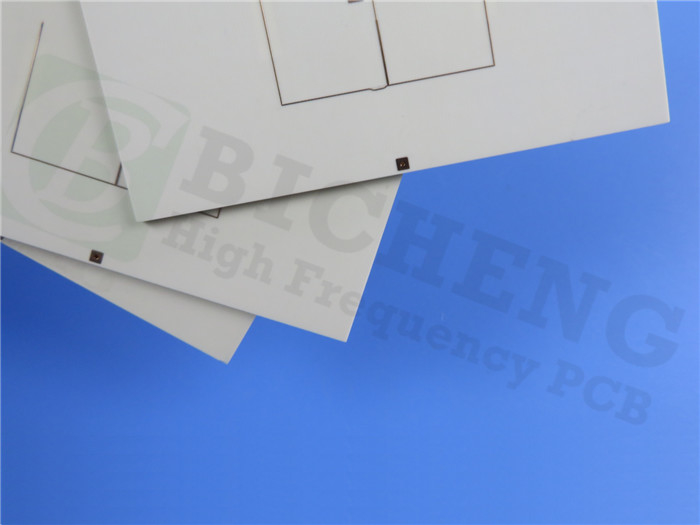

In termini di specifiche tecniche, il RO4003C presenta un impianto rigido a 2 strati di PCB, con spessori di strato di rame di 35 μm su entrambi i lati e uno spessore di nucleo di 0,305 mm (12 mil).Le dimensioni della tavola sono 66.95 mm x 38.29 mm (± 0.15 mm), con uno spessore di cartone finito di 0.4 mm. Supporta una traccia minima di 4/4 mil e una dimensione minima di foro di 0.4 mm. Il peso del rame finito è di 1 oz (1.4 ml) per gli strati esterni, e la finitura superficiale è ENEPIG.
Applicazioni tipiche
Il PCB Rogers RO4003C è versatile e adatto a una vasta gamma di applicazioni, tra cui:
Antenne e amplificatori di potenza per stazioni base cellulari
Etichette di identificazione RF
Radar e sensori per autoveicoli
LNB per satelliti di trasmissione diretta
Disponibilità
La Rogers RO4003C PCB è disponibile in tutto il mondo, progettata per soddisfare le esigenze delle moderne applicazioni ad alta frequenza.rappresenta un significativo progresso nella tecnologia dei PCB.
