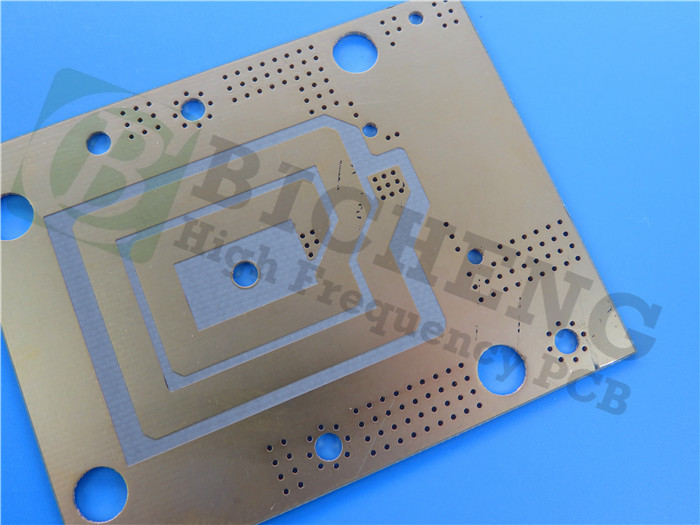

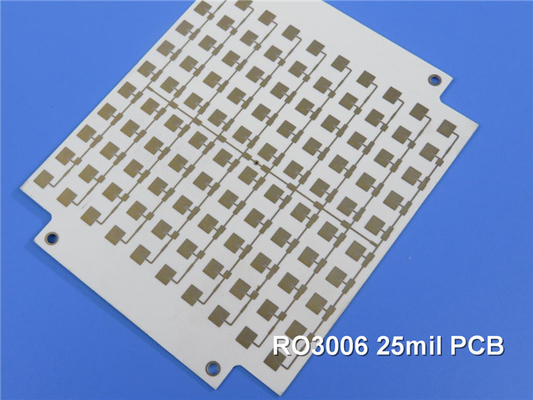

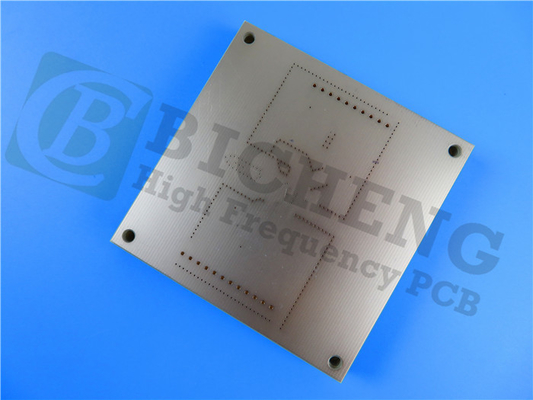

Rogers RO3006 PCB 25mmil 2 strati di immersione circuiti dorati
Vi presentiamo il nostro PCB Rogers RO3006 ad alte prestazioni, progettato con materiali compositi PTFE con ceramica avanzata che garantiscono una stabilità elettrica e meccanica eccezionale.con proprietà dielettriche costanti, questo PCB è progettato per eccellere nelle applicazioni più esigenti in vari settori.
Caratteristiche chiave
- Materiale: Rogers RO3006 PTFE composti di ceramica
- Costante dielettrica: 6,15 ± 0,15 a 10 GHz, 23°C
- Fattore di dissipazione: 0,002 a 10 GHz, 23°C
- Proprietà termiche: Td > 500°C, Conduttività termica di 0,79 W/mK
- Assorbimento di umidità: 0,02%
- Coefficiente di espansione termica: assi X/Y: 17 ppm/°C, asse Z: 24 ppm/°C (-55 a 288 °C)
| Immobili |
RO3006 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
6.15±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
6.5 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.002 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 262 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.27
0.15 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.86 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
7.1 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Fammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Benefici
- Proprietà meccaniche uniformi: ideale per le schede a più strati, specialmente quando è richiesta una gamma di costanti dielettrici.
- Basso coefficiente di espansione in piano: corrisponde all'espansione del rame, garantendo assemblaggi affidabili montati in superficie, rendendolo perfetto per applicazioni sensibili alla temperatura.
- Produzione economica: il nostro processo di produzione in volume consente di stabilire prezzi economici per il laminato senza compromettere la qualità.
Specificativi dei PCB
- Costruzione:
- Strato di rame 1: 35 μm
- Rogers RO3006 Substrato: 25 mil (0,635 mm)
- Strato di rame 2: 35 μm
Il PCB Rogers RO3006 misura 51,31 mm x 111,92 mm e consiste di due pezzi, rendendolo versatile per varie applicazioni. Le specifiche di fabbricazione comprendono una traccia minima/spazio di 5/4 millimetri e una dimensione minima del foro di 0,4 mm. Lo spessore del pannello finito è di 0,76 mm, con un peso di rame finito di 1 oz (1.4 ml) sugli strati esterniLo spessore della verniciatura è di 20 μm e la finitura superficiale è in oro per una maggiore durata.
La maschera di saldatura superiore è verde, migliorando la visibilità delle tracce.ogni PCB è sottoposto a un test elettrico al 100% prima della spedizione.
| Materiale per PCB: |
PTFE composti di ceramica |
| Indicazione: |
RO3006 |
| Costante dielettrica: |
6.15 |
| Fattore di dissipazione |
0.002 10 GHz |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore del laminato: |
5 mil ((0,127 mm), 10 mil ((0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
Opere d'arte e norme
- Artwork fornito: Gerber RS-274-X
- Norma accettata: IPC-Classe-2
- Disponibilità: in tutto il mondo
Applicazioni tipiche
Il nostro PCB Rogers RO3006 è ideale per:
- Applicazioni radar automobilistiche
- antenne satellitari di posizionamento globale
- sistemi di telecomunicazione cellulare (amplificatori di potenza e antenne)
- Antenne a patch per comunicazioni senza fili
- satelliti di trasmissione diretta
- collegamento dati su sistemi via cavo
- Lettori di contatori a distanza
- Motore di retro
Elevate i vostri progetti con l'affidabilità e le prestazioni del Rogers RO3006 PCB progettato per l'eccellenza nelle applicazioni più esigenti.
