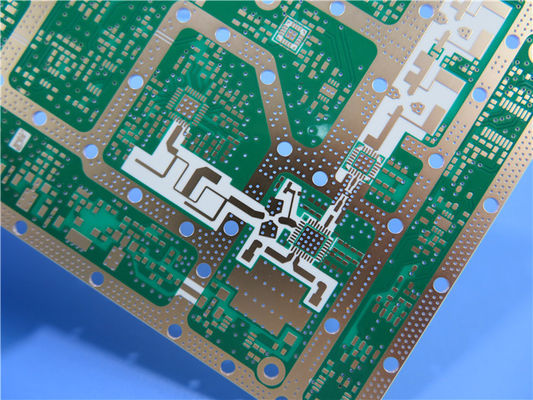

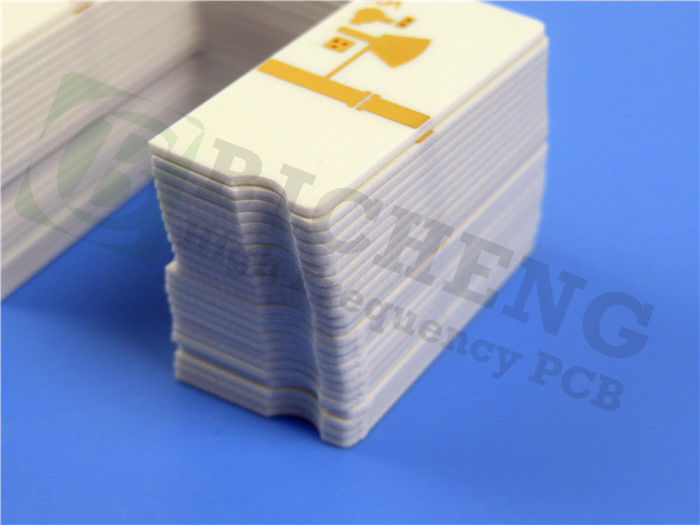

30mil RO4534 PCB 2 strati di immersione circuiti RF argento

Siamo entusiasti di presentare il nostro nuovo PCB con substrati RO4534, accuratamente progettati per soddisfare le rigide esigenze del mercato delle antenne.I laminati RO4534 si basano sul successo della serie RO4000Questo materiale di idrocarburi rinforzato con vetro e ricoperto di ceramica offre costanti dielettriche controllate, prestazioni a bassa perdita,e eccellente risposta di intermodulazione passiva (PIM), che lo rende una scelta ideale per le applicazioni di antenne a microstrip.

Caratteristiche chiave
- Costante dielettrica: 3,4 a 10 GHz
- Fattore di dissipazione: 0,0027 a 10 GHz
- Valore PIM: tipico -157 dBC
- Coefficiente termico di espansione (CTE) **:
- Asse X: 11 ppm/°C
- Asse Y: 14 ppm/°C
- Asse Z: 46 ppm/°C
- Temperatura di transizione del vetro (Tg): > 280 °C
- Assorbimento di umidità: 0,06%
- Compatibilità del processo senza piombo: sì

Vantaggi:
- Basse perdite, basso Dk e bassa risposta PIM per un'ampia gamma di applicazioni
- Sistema di resina termoassorbente compatibile con la fabbricazione standard di PCB
- eccellente stabilità dimensionale per una maggiore resa su pannelli di dimensioni maggiori
- Proprietà meccaniche uniformi per mantenere la forma meccanica durante la manipolazione
- elevata conduttività termica per una migliore gestione dell'energia
- CTE simile a quella del rame, riducendo lo stress nell'antenna del PCB

Impilazione di PCB
Questo PCB è dotato di un robusto impianto rigido a due strati:


- Strato di rame 1: 35 μm
- RO4534 Core: 0,762 mm
- Strato di rame 2: 35 μm

Dettagli della costruzione
Le dimensioni del PCB sono di 73,2 mm x 36,44 mm (± 0,15 mm), con uno spessore finale di 0,8 mm. Accomoda una traccia minima di 4/4 millimetri e una dimensione minima del foro di 0,3 mm.Gli strati esterni hanno un peso di rame finito di 1 oz (1.4 mils), e lo spessore della vetrata è di 20 μm. La finitura superficiale è d'argento immersivo, con una vetrata bianca in cima e una vetrata blu in fondo.Ogni tavola è sottoposta a un test elettrico al 100% prima della spedizione per garantire un'alta qualità.

Conformità e disponibilità
- Formato dell'opera: Gerber RS-274-X
- Norma di qualità: IPC-Classe-2
- Disponibilità: in tutto il mondo

Applicazioni tipiche
- antenne delle stazioni base delle infrastrutture cellulari
- reti di antenne WiMAX

Sfruttate le funzionalità avanzate del PCB RO4534 per migliorare le prestazioni e il costo-efficacia nelle vostre antenne, garantendo una funzionalità affidabile in ambienti difficili.
