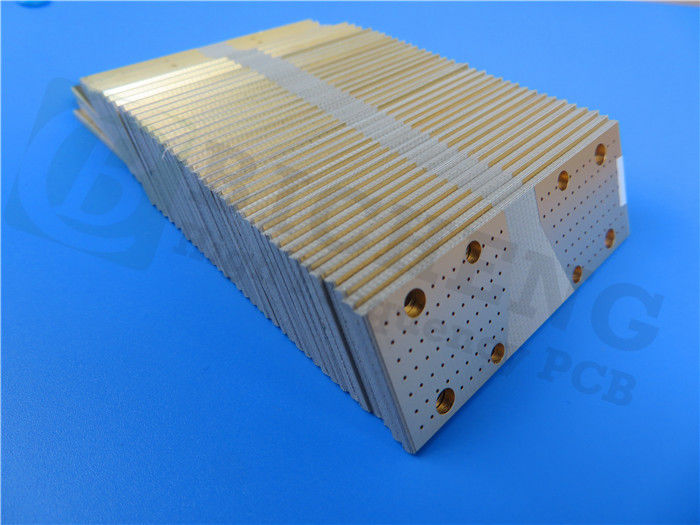

NT1 circolatore in oro a due strati

MOQ:	1 PCS
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Sacchetti aspirapolvere+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale:

RT/duroid 6035HTC

Numero di strati:

2-layer

Dimensione del PCB:

490,23 mm x 55,55 mm = 1 PCS, +/- 0,15 mm

Spessore del PCB:

30 mil

Peso di rame:

1 oz (1,4 ml) di strati esterni

Finitura superficiale:

Oro per immersione

Evidenziare:

Circuito PCB in oro a immersione da 30 millimetri

NT1 prodotto di produzione

Circuito in oro di immersione da 30 millimetri

Descrizione del prodotto

Il PCB RT/duroide 6035HTC è realizzato con materiali di circuito ad alta frequenza progettati specificamente per applicazioni RF e microonde ad alta potenza.questo PCB è una scelta eccezionale per ambienti impegnativi in cui la gestione termica e le prestazioni sono fondamentaliCon una conduttività termica quasi 2,4 volte superiore a quella dei prodotti RT/duroid 6000 standard, garantisce un'efficiente dissipazione del calore, rendendolo ideale per applicazioni ad alta potenza.

Le caratteristiche principali del PCB RT/duroide 6035HTC includono una costante dielettrica (DK) di 3,5 ± 0,05 a 10 GHz e 23 °C, insieme a un impressionante fattore di dissipazione di 0.0013 alla stessa frequenza e temperaturaIl materiale presenta un coefficiente termico di costante dielettrica di -66 ppm/°C e un tasso di assorbimento dell'umidità di appena 0,06%.questo PCB fornisce eccellenti prestazioni termiche, contribuendo a ridurre le temperature di esercizio e a migliorare l'affidabilità in scenari ad alta potenza.

NT1 di cui all'articolo 2
Immobili	NT1comunicazione	Direzione	Unità	Condizione	Metodo di prova
Costante dielettrica,ε Processo	3.50±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica,ε Processo	3.50±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica	3.6	Z		8 GHz - 40 GHz	Metodo della lunghezza di fase differenziale
Costante dielettrica	3.6	Z		8 GHz - 40 GHz	Metodo della lunghezza di fase differenziale
Fattore di dissipazione	0.0013	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Coefficiente termico di ε	- 66	Z	ppm/°C	-50 °C a 150 °C	mod IPC-TM-650, 2.5.5.5
Resistenza al volume	10⁸		MΩ.cm	A	IPC-TM-650, 2.5.17.1
Resistenza superficiale	10⁸		MΩ	A	IPC-TM-650, 2.5.17.1
Stabilità dimensionale	- 0,11 - 0.08	CMD MD	mm/m (mils/pollici)	0Spessore dopo incisione "+E4/105	IPC-TM-650 2.4.39A
Modulo di trazione	329 244	MD CMD	kpsi	40 ore @23°C/50RH	ASTM D638
Assorbimento di umidità	0.06		%	D24/23	IPC-TM-650 2.6.2.1 ASTM D570
Coefficiente di espansione termica (-50 °C a 288 °C)	19 19 39	X Y Z	ppm/°C	23°C / 50% RH	IPC-TM-650 2.4.41
Conduttività termica	1.44		W/m/k	80°C	ASTM C518
Densità	2.2		gm/cm3	23°C	ASTM D792
Forza della buccia di rame	7.9		pi	20 secondi @ 288 °C	IPC-TM-650 2.4.8
Fammabilità	V-0				UL 94
Processo senza piombo compatibile	- Sì, sì.

Materiale per PCB:	PTFE composti di ceramica
Indicazione:	NT1comunicazione
Costante dielettrica:	3.50±0.05
Numero di strati:	PCB a doppio strato, a più strati e ibridi
Peso di rame:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Spessore del PCB:	10 mil (0,254 mm), 20 mil ((0,508 mm), 30 mil (0,762 mm), 60 mil ((1,524 mm)
Dimensione del PCB:	≤ 400 mm x 500 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, OSP ecc.

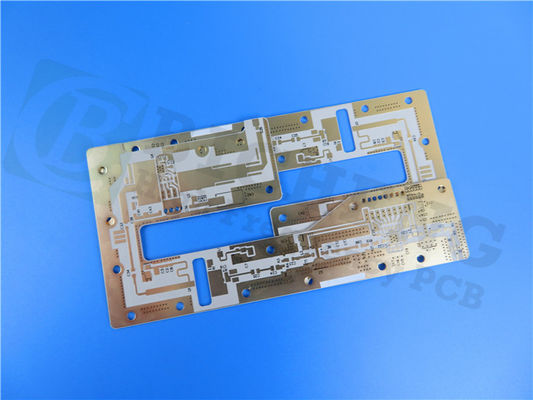

La costruzione di questo PCB è caratterizzata da uno stackup rigido a 2 strati, composto da 35 μm di rame su entrambi gli strati e da un nucleo di RT/duroid 6035HTC di 0,762 mm (30 mil).55 mm (± 0.15 mm) sono completati da una lastra di spessore di 0,83 mm e da una traccia/spazio minima di 6/5 mil.questo PCB è stato realizzato per soddisfare specifiche di prestazioni rigoroseLa finitura superficiale in oro di immersione garantisce un'eccellente saldabilità, mentre la maschera di saldatura blu migliora la visibilità durante l'assemblaggio.

Questo PCB è compatibile con il formato Gerber RS-274-X e aderisce allo standard di qualità IPC-Class-2, garantendo di soddisfare le aspettative del settore.rendendolo accessibile agli ingegneri di tutto il mondo.

Le applicazioni tipiche per il PCB RT/duroide 6035HTC includono amplificatori RF e microonde ad alta potenza, accoppiatori, filtri, combinatori e divisori di potenza.Con le sue avanzate capacità di gestione termica ed eccellenti prestazioni ad alta frequenza, questo PCB è un bene inestimabile per i moderni progetti elettronici che richiedono affidabilità ed efficienza.
