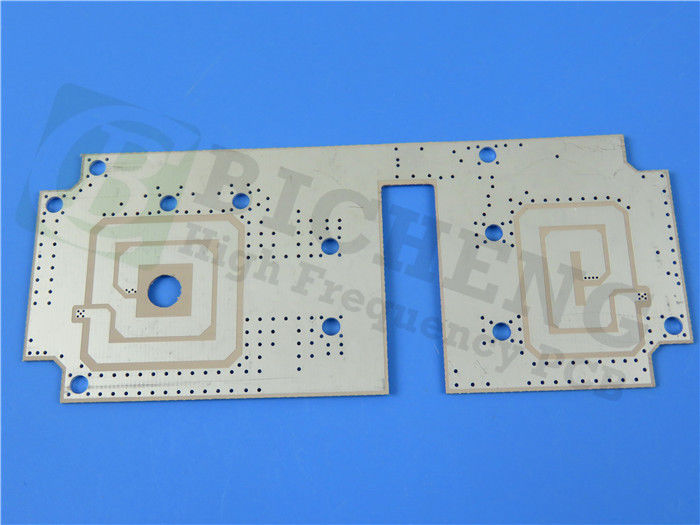

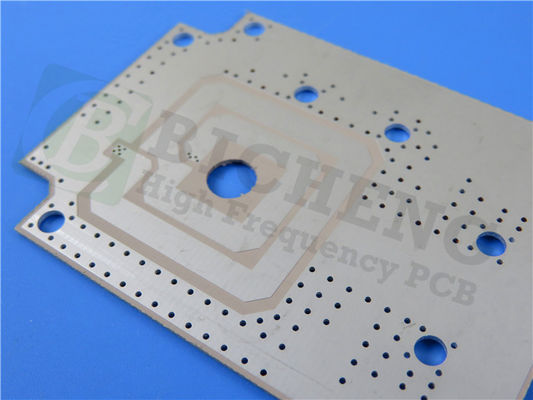

TC350 PCB 10mil 2 strati 1OZ rame con ENEPIG

Il PCB TC350 è realizzato a partire da laminati Rogers TC350, con una composizione unica di PTFE, riempitivi ceramici altamente conduttivi termicamente e rinforzo vetroso tessuto.Questa combinazione si traduce in basse perdite di inserimento e elevata conduttività termicaIl suo design garantisce un'affidabilità superiore e temperature di funzionamento ridotte, ideali per sistemi di amplificatori di potenza e antenne.

Con una costante dielettrica (Dk) di 3,5 a 1 MHz, 1,8 GHz e 10 GHz, i laminati TC350 mantengono un'eccellente stabilità a varie temperature.Questa stabilità è cruciale per massimizzare il guadagno e ridurre al minimo la perdita di larghezza di banda negli amplificatori di potenza e nelle antenneInoltre, è fondamentale per dispositivi sensibili alla fase e all'impedenza, quali trasformatori di rete e divisori di potenza Wilkinson.

Tra le caratteristiche principali figurano:
- Fattore di dissipazione: 0,0015 a 1 MHz, 0,0018 a 1,8 GHz e 0,002 a 10 GHz
- Coefficiente di espansione termica (CTE): 7 ppm/°C nell'asse x e y, 23 ppm/°C nell'asse z da 50°C a 150°C
- Basso coefficiente termico di Dk: -9 ppm/°C da -40°C a 140°C
- Alta conduttività termica: 0,72 W/mk
- Assorbimento di umidità: 0,05%
- T260, T288, T300: > 60 minuti

Il PCB TC350 beneficia di temperature di giunzione ridotte e di un'affidabilità migliorata, con un'eccellente dissipazione e gestione del calore.Ciò porta a un maggiore utilizzo e efficienza della larghezza di banda per amplificatori e antenne, insieme ad un'affidabilità superiore dei fori.

Costruito come un PCB rigido a due strati, presenta 35 μm di rame su entrambi gli strati e uno spessore di nucleo di 0,254 mm (10 mil) di TC350.15 mm) con spessore finito di 0.37 mm. Supporta requisiti minimi di traccia e spazio di 5/5 millimetri e una dimensione minima del foro di 0,2 mm, senza vias ciechi.

Questo PCB è fornito con le opere d'arte nel formato Gerber RS-274-X e soddisfa lo standard di qualità IPC-Class-2.

Le applicazioni tipiche includono amplificatori di potenza, filtri, amplificatori montati su torri (TMA), amplificatori montati su torri (TMB), antenne a ciclo termico sensibili alla deriva dielettrica,con una tensione di potenza superiore a 50 kVACon la sua gestione termica avanzata e le sue eccellenti prestazioni elettriche, il PCB TC350 è una scelta affidabile per i moderni progetti elettronici.
