TP300 PCB 0,5 mm 2 strati Immersione circuito elettronico argento

MOQ:	1 PCS
prezzo:	USD9.99-99.99/PCS
Imballaggio standard:	Sacchetti aspirapolvere+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 PCS al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Materiale:

TP300

Numero di strati:

2-layer

Dimensione del PCB:

53.2 mm x 66,56 mm = 2 tipi = 2 PCS, +/- 0,15 mm

Spessore del PCB:

0.5 mm

Peso di rame:

1 oz (1,4 ml) di strati esterni

Finitura superficiale:

Argento ad immersione

Evidenziare:

un PWB di 2 strati

PWB d'argento di immersione

0.5 mm PCB

Descrizione del prodotto

Il PCB TP300 è una scheda di circuiti stampati avanzata realizzata con il materiale termoplastico TP unico, progettata specificamente per applicazioni ad alta frequenza.Lo strato dielettrico dei laminati TP è composto da ceramica e resina di ossido di polifenilene (PPO), che offre prestazioni dielettriche eccezionali senza il rinforzo della fibra di vetro.rendendo il TP300 adatto a una vasta gamma di requisiti di circuito.

Introduzione della TP di Wangling

Il materiale TP è un termoplastico ad alta frequenza caratteristico utilizzato nell'industria.eliminando la necessità di rinforzo in fibra di vetroLa costante dielettrica può essere regolata con precisione regolando il rapporto tra ceramica e resina PPO.Questo processo di produzione specializzato si traduce in prestazioni dielettriche eccezionali e in un'eccezionale affidabilitàIn questo contesto, "TP" si riferisce al materiale di superficie liscia senza rivestimento in rame, mentre "TP-1" indica la versione con rivestimento in rame su un lato,e "TP-2" indica il materiale con rivestimento in rame su entrambi i lati.

Caratteristiche chiave

Una delle caratteristiche distintive del TP300 è la sua costante dielettrica regolabile, che può essere selezionata in un range da 3 a 25.0, 4.4, 6.0, e 9.6La perdita dielettrica è bassa, con variazioni minime fino a 10 GHz, garantendo un funzionamento affidabile nelle applicazioni ad alta frequenza.Il TP300 può resistere a temperature di funzionamento a lungo termine comprese tra -100°C e +150°CTuttavia, occorre fare attenzione a non superare i 180°C, in quanto ciò può portare a deformazioni e degrado delle prestazioni.

Parametro tecnico del prodotto

Modelli di prodotto e scheda dati

Caratteristiche del prodotto

Condizioni di prova

Unità

TP TP-1 TP-2

Costante dielettrica

Quando la costante dielettrica è ≤ 11, la condizione di prova è di 10 GHz.

Quando la costante dielettrica è > 11, la condizione di prova è di 5 GHz.

3.0±0.06

4.4±0.09

6.0±0.12

6.15±0.12

9.2±0.18

90,6±0.19

10.2±0.2

11.0±0.022

16.0±0.4

20.0±0.8

22.0±0.88

25.0±1.0

La costante dielettrica può essere personalizzata nell'intervallo da 3,0 a 25.

Tolleranza di costante dielettrica

Costante dielettrica 3,0110

± 2%

Costante dielettrica 11.1 ̇16.0

± 2,5%

Costante dielettrica 16.1 ̇25.0

± 4%

Tangente di perdita

Tangente di perdita 3,0 ̊9.5

10 GHz

0.0010

Tangente di perdita 9,6 ‰ 11.0

10 GHz

0.0012

Tangente di perdita 11.1 ¢ 16.0

5 GHz

0.0015

Tangente di perdita 16.1 ¢ 25.0

5 GHz

0.0020 ¢ 0.0025

Coefficiente di temperatura costante dielettrica

Costante dielettrica 3,0 ̊9.5

-55 o~150oC

PPM/°C

- 50

Costante dielettrica 9,6 ‰ 16.0

-55 o~150oC

PPM/°C

- Quaranta.

Costante dielettrica 16.1 ̇25.0

-55 o~150oC

PPM/°C

- 55

Forza della buccia

1 OZ Stato normale

N/mm

> 0.6

1 oz dopo la prova di umidità dell'aria condizionata

N/mm

> 0.4

Resistenza al volume

Stato normale a 500V

MΩ.cm

> 1 × 109

Resistenza superficiale

Stato normale a 500V

MΩ

> 1 × 107

Coefficiente di espansione termica
(XY Z)

Costante dielettrica 3.00 √ 4.40

-55 o~150oC

PPM/°C

60,60,70

Costante dielettrica 4,60 ̊6.15

-55 o~150oC

PPM/°C

50,50,60

Costante dielettrica 6,16 ‰ 11.0

-55 o~150oC

PPM/°C

40,40,55

Costante dielettrica 11.1 ̇16.0

-55 o~150oC

PPM/°C

40,40,50

Costante dielettrica 16.1 ̇25.0

-55 o~150oC

PPM/°C

35,35,40

Assorbimento dell'acqua

20±2°C, 24 ore

≤ 0.01

Temperatura di funzionamento a lungo termine

Camera ad alta e bassa temperatura

°C

-100°C a 150°C

Composizione del materiale

Polifenileneossido, ceramica, abbinata a foglio di rame ED.

I dati relativi alla densità e alla conduttività termica dei materiali con diverse costanti dielettriche sono i seguenti:

Caratteristiche del prodotto

Unità

Costante dielettrica

3.0

4.4

6.0

6.15

9.6

10.2

11.0

16.0

20.0

22.0

25.0

Densità

g/cm3

1.69

1.89

2.1

2.12

2.26

2.33

2.40

2.76

2.73

2.77

2.94

Conduttività termica

W/(M.K)

0.40

0.44

0.55

0.65

0.67

0.70

0.80

0.85

0.90

1.0

Materiale per PCB:	Polifenileneossido, di ceramica
Indicazione (serie TP)	Indicazione	DK	DF
	TP300	3.0±0.06	0.0010
	TP440	4.4±0.09	0.0010
	TP600	6.0±0.12	0.0010
	TP615	6.15±0.12	0.0010
	TP920	9.2±0.18	0.0010
	TP960	90,6±0.2	0.0011
	TP1020	10.2±0.2	0.0011
	TP1100	11.0±0.22	0.0011
	TP1600	16.0±0.32	0.0015
	TP2000	20.0±0.4	0.0020
	TP2200	22.0±0.44	0.0022
	TP2500	25.0±0.5	0.0025
Numero di strati:	PCB a una sola faccia e a doppia faccia
Peso di rame:	1 oz (35 μm), 2 oz (70 μm)
Spessore dielettrico (spessore dielettrico o spessore complessivo)	0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
Dimensione del PCB:	≤ 150 mm x 220 mm
Maschera di saldatura:	Verde, nero, blu, giallo, rosso, ecc.
Finitura superficiale:	rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, oro puro, ENEPIG ecc.

Questo PCB ha una struttura rigida a due strati, con un nucleo TP300 da 0,5 mm con strati di rame da 35 μm su entrambi i lati.con uno spessore finale di 0supporta specifiche minime di traccia e spazio di 4/7 millimetri e accoglie una dimensione minima del foro di 0,25 mm. La finitura superficiale è d'argento immersivo,miglioramento della solderabilità e delle prestazioni generali.

Le opere d'arte sono fornite in formato Gerber RS-274-X e il PCB aderisce agli standard di qualità IPC-Class-2.

Applicazioni tipiche

Le applicazioni ideali per il PCB TP300 includono:
- Antenne GPS
- Sistemi missilistici
- Fusibili.
- Antenne miniaturizzate

Con le sue caratteristiche avanzate e l'elevata affidabilità, il PCB TP300 è una scelta eccezionale per i moderni progetti elettronici ad alta frequenza.

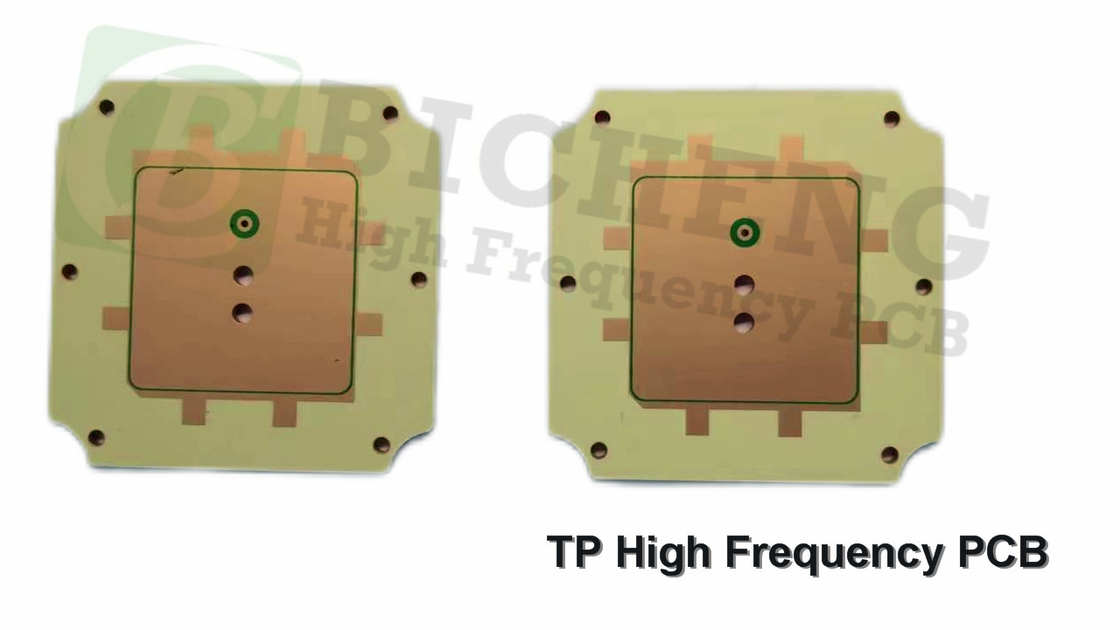

TP300 PCB 0,5 mm 2 strati Immersione circuito elettronico argento 0
