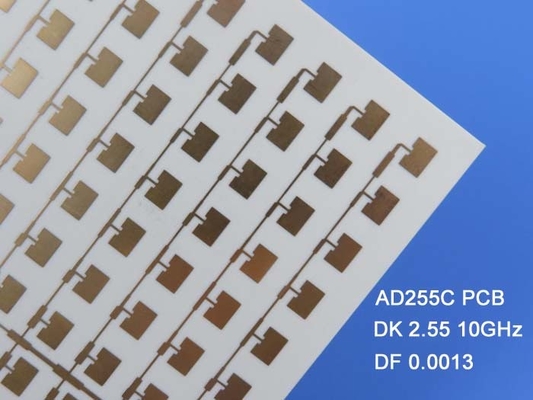

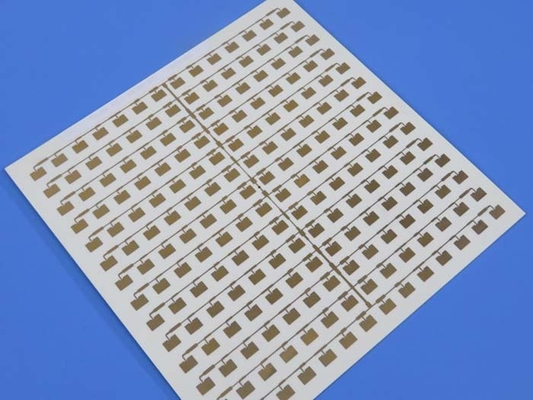

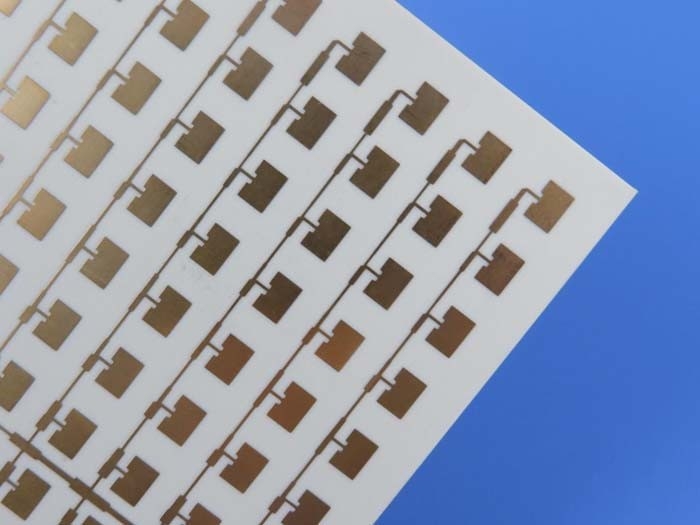

Introduzione al PCB AD255C
Nel mondo delle telecomunicazioni, la scelta dei materiali può migliorare o distruggere le prestazioni dei dispositivi.di vetro armato, laminati a base di PTFE che offrono proprietà dielettriche eccezionali e prestazioni a bassa perdita.l'AD255C è un punto di svolta per l'infrastruttura cellulare e la telematica automobilistica.
Caratteristiche e specifiche principali
Basse perdite e elevata efficienza
Il substrato AD255C è progettato con una costante dielettrica di 2,55 e un fattore di dissipazione di appena 0,0013 a 10 GHz.cruciale per mantenere l'integrità dei segnali ad alta frequenzaCon una temperatura di decomposizione superiore a 500°C, il materiale resiste a condizioni termiche difficili, rendendolo affidabile per l'uso a lungo termine.
Adattato alle prestazioni
Questo PCB presenta uno stackup rigido a 2 strati con uno spessore di 1.1 mm e pesi di rame di 1 oz sugli strati esterni.Questa costruzione non solo aumenta la resistenza meccanica ma garantisce anche prestazioni elettriche robuste, assicurando che i dispositivi di comunicazione funzionino senza intoppi.
Resistenza all'umidità e al calore
Con un tasso di assorbimento dell'umidità di solo lo 0,03%, il PCB AD255C è costruito per resistere alle sfide ambientali, garantendo prestazioni costanti in varie condizioni.le proprietà termiche sono notevoli, con coefficienti di espansione termica (CTE) di 34 ppm/°C nell'asse X e 26 ppm/°C nell'asse Y, che contribuiscono alla sua stabilità di fase.
| Proprietà elettriche |
AD255C |
Unità |
Condizioni di prova |
Metodo di prova |
| PIM (30mil/60mil) |
-159/-163 |
dBc |
Toni riflessi a 43 dBm a 1900 MHz, S1/S1 |
Rogers interno 50 ohm |
| Costante dielettrica (processo) |
2.55 |
- |
23°C @ 50% RH |
10 GHz |
IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3) |
| Costante dielettrica (progettazione) |
2.60 |
- |
C-24/23/50 |
10 GHz |
Lunghezza di fase differenziale della microstrip |
| Fattore di dissipazione (processo) |
0.0013 |
- |
23°C @ 50% RH |
10 GHz |
IPC TM-650 2.5.5.5 |
| Coefficiente termico della costante dielettrica |
-110 |
ppm/oC |
0°C a 100°C |
10 GHz |
IPC TM-650 2.5.5.5 |
| Resistenza al volume |
7.4 x 108 |
Mohm-cm |
C-96/35/90 |
- |
IPC TM-650 2.5.17.1 |
| Resistenza superficiale |
3.6 x 107 |
Oh, mio Dio. |
C-96/35/90 |
- |
IPC TM-650 2.5.17.1 |
| Resistenza elettrica (resistenza dielettrica) |
911 |
V/mil |
- |
- |
IPC TM-650 2.5.6.2 |
| Rottura dielettrica |
> 40 |
kV |
D-48/50 |
Direzione X/Y |
IPC TM-650 2.5.6 |
| Proprietà termiche |
| Temperatura di decomposizione (T)d) |
> 500 |
̊C |
2 ore @ 105 ̊C |
5% di perdita di peso |
IPC TM-650 2.3.40 |
| Coefficiente di espansione termica - x |
34 |
ppm/ ̊C |
- |
-55 °C a 288 °C |
IPC TM-650 2.4.41 |
| Coefficiente di espansione termica - y |
26 |
ppm/ ̊C |
- |
-55 °C a 288 °C |
IPC TM-650 2.4.41 |
| Coefficiente di espansione termica - z |
196 |
ppm/ ̊C |
- |
-55 °C a 288 °C |
IPC TM-650 2.4.41 |
| Conduttività termica |
0.35 |
W/mK |
- |
direzione z |
ASTM D5470 |
| Tempo per la delaminazione |
> 60 |
Minuti |
come ricevuto |
288 ̊C |
IPC TM-650 2.4.24.1 |
| Proprietà meccaniche |
| Forza di buccia del rame dopo lo stress termico |
2.4
(13.6) |
N/mm (lbs/in) |
10s @ 288 ̊C |
Fogli da 35 μm |
IPC TM-650 2.4.8 |
| Forza flessibile (MD/CMD) |
8.8/6.4 (60.7/44.1) |
MPa (ksi) |
25°C ± 3°C |
- |
ASTM D790 |
| Resistenza alla trazione (MD/CMD) |
8.1/6.6 (55.8/45.5) |
MPa (ksi) |
23°C/50% RH |
- |
ASTM D3039/D3039-14 |
| Modulo flessibile (MD/CMD) |
930/818 (6.412/5.640) |
MPa (ksi) |
25°C ± 3°C |
- |
Metodo di prova IPC-TM-650 2.4.4 |
| Stabilità dimensionale (MD/CMD) |
0.03/0.07 |
mil/pollice |
dopo l'incisione + la cottura |
- |
IPC-TM-650 2.4.39a |
| Proprietà fisiche |
| Infiammabilità |
V-0 |
- |
- |
- |
UL-94 |
| Assorbimento di umidità |
0.03 |
% |
E1/105 +D48/50 |
- |
IPC TM-650 2.6.2.1 |
| Densità |
2.28 |
g/cm3 |
C-24/23/50 |
- |
ASTM D792 |
| Capacità termica specifica |
0.813 |
J/g°K |
2 ore a 105°C |
- |
ASTM E2716 |
Vantaggi dell'antenna PCB AD255C
Miglioramento dell'integrità del segnale
Il PCB AD255C è progettato per ridurre al minimo le perdite di inserimento e l'intermodulazione passiva (PIM), fondamentali per le applicazioni di antenna.questo PCB garantisce una comunicazione chiara e affidabile, essenziali per le antenne delle stazioni base.
Compatibilità e affidabilità
La sua compatibilità con le tecniche standard di lavorazione dei PCB basate su PTFE consente una facile integrazione nei flussi di lavoro di produzione esistenti.garantire che ricevi un prodotto che soddisfi elevati standard del settore.
| Materiale per PCB: |
Composti a base di PTFE rinforzati di vetro |
| Indicazione: |
AD255C |
| Costante dielettrica: |
2.55 (10 GHz) |
| Fattore di dissipazione |
0.0013 (10 GHz) |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico: |
20 mil (0,508 mm), 30 mil (0,762 mm), 40 mil (1,016 mm), 60 mil (1,524 mm), 125 mil (3,175 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
Applicazioni
La versatilità dell'AD255C lo rende adatto a una vasta gamma di applicazioni, tra cui:
- Infrastrutture cellulari: le antenne delle stazioni base sono essenziali per il mantenimento di reti di comunicazione mobile robuste.
- sistemi telematici per l'automotive: fornire soluzioni di connettività e di navigazione per veicoli moderni.
- antenne radio satellitari commerciali: garantire la trasmissione di segnali ad alta fedeltà per le comunicazioni satellitari.
Conclusioni
Quando si tratta di scegliere un PCB per applicazioni a microonde e RF, l'antenna PCB AD255C emerge come il miglior concorrente.è stato progettato per soddisfare le rigide esigenze delle moderne telecomunicazioni.Alza i tuoi progetti con l'AD255C e prova prestazioni e affidabilità senza pari.
Sia che si tratti di infrastrutture cellulari o di comunicazioni satellitari, l'AD255C è la soluzione ideale per un segnale di integrità ed efficienza superiori.Contattateci oggi se avete domande sul progetto PCB.
