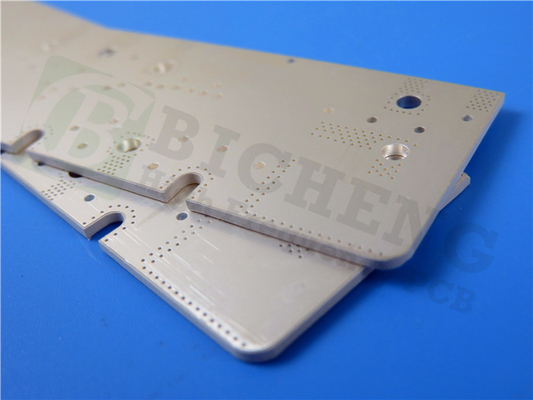

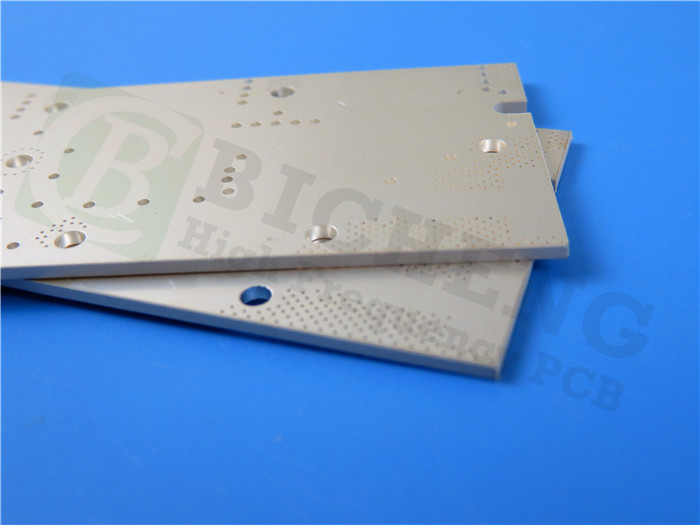

60 mil DiClad 880 PCB 2 strato Immissione circuito dorato

Il PCB DiClad 880 e' realizzato con materiali compositi PTFE rinforzati dalla fibra di vetro tessuta avanzata di Rogers.con un'ampiezza massima di 20 mm o più, ma non superiore a 50 mmCon un controllo preciso del rapporto fibra di vetro/PTFE, i laminati DiClad 880 non solo ottengono una costante dielettrica e un fattore di dissipazione inferiori, ma offrono anche una maggiore stabilità dimensionale.L'unico rinforzo in fibra di vetro tessuto in DiClad 880 garantisce una maggiore stabilità rispetto ai laminati PTFE rinforzati in fibra di vetro non tessuta con proprietà dielettriche simili, che lo rende una scelta ideale per applicazioni ad alte prestazioni.

Caratteristiche chiave

Il DiClad 880 presenta una costante dielettrica (Dk) di 2,17 o 2.2, con una tolleranza di +/- 0,04 a frequenze di 10 GHz e 23°C, nonché a 1 MHz. Il suo fattore di dissipazione è impressionantemente basso, misurandosi a 0,0009 a 10 GHz e 0,0008 a 1 MHz,contribuire alla sua efficienza.

Inoltre, il coefficiente di temperatura della costante dielettrica (TcDK) è di -160 ppm/°C, mantenendo la stabilità in un intervallo di temperatura da -10°C a 140°C. Con un tasso di assorbimento dell'umidità di appena 0.02%Il valore del coefficiente di espansione termica (CTE) è di 25 ppm/°C nell'asse X, 34 ppm/°C nell'asse Y e 252 ppm/°C nell'asse Z.Questo laminato soddisfa anche gli standard di infiammabilità UL 94-V0, garantendo la sicurezza in varie applicazioni.

Benefici

DiClad 880 PCB offre numerosi vantaggi, tra cui una tangente di perdita estremamente bassa e un'eccellente stabilità dimensionale, che sono cruciali per le applicazioni ad alta frequenza.La sua prestazione uniforme dei prodotti in tutte le frequenze garantisce proprietà elettriche coerenti, garantendo un funzionamento affidabile.

Il materiale è chimicamente resistente, ha il più basso assorbimento dell'umidità tra i compositi a base di PTFE e mantiene una costante dielettrica stabile su un ampio intervallo di frequenza.Questo basso Dk supporta larghezze di linea più ampie, con conseguente minore perdita di inserimento, rendendo il DiClad 880 una scelta eccezionale per i progetti elettronici più esigenti.

Specificità

Questo stackup PCB presenta un design rigido a 2 strati, costituito da uno strato di rame 1 di 35 μm, un nucleo DiClad 880 di 1.524 mm (60 mil), e uno strato di rame 2 anche a 35 μm.

Le dimensioni della tavola sono di 70,28 mm x 139,35 mm, con una tolleranza di +/- 0,15 mm. La traccia minima/spazio è fissata a 5/8 mil, mentre la dimensione minima del foro è di 0,25 mm.

Lo spessore del pannello finito è di 0,8 mm e il peso del rame finito è di 1 oz (1,4 mil) per gli strati esterni.

Per la serigrafia, il lato superiore presenta una stampa bianca, mentre il lato inferiore non ne ha alcuna.ogni PCB è sottoposto a una prova elettrica al 100% per garantire l'affidabilità.

Norme e disponibilità

Questo PCB è fornito in conformità con gli standard di alta qualità. Il tipo di grafica è Gerber RS-274-X, ed è conforme allo standard IPC-Class-2. Questo prodotto è disponibile in tutto il mondo,rendendolo accessibile a vari progetti.

Applicazioni tipiche

Il PCB DiClad 880 è adatto a una vasta gamma di applicazioni, tra cui:

- Reti di alimentazione radar
- Reti di serie in fase commerciali
- Antenne per stazioni base a bassa perdita
- Sistemi di guida
- antenne radio digitali
- filtri, accoppiatori e amplificatori a basso rumore (LNA)

Con le sue caratteristiche avanzate e le sue prestazioni robuste, il PCB DiClad 880 si distingue come una scelta eccellente per applicazioni elettroniche ad alta frequenza e alte prestazioni.
