Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | IsoClad 917 | Numero di strati: | 2-layer |
|---|---|---|---|
| Dimensione del PCB: | 910,17 mm x 31,36 mm = 1 PCS, +/- 0,15 mm | Spessore del PCB: | 0.9 mm |
| Peso del rame: | 1 oz (1,4 ml) di strati esterni | Finitura superficiale: | Latta di immersione |
| Evidenziare: | PCB a due strati,PCB di stagno di immissione,31 ml di PCB |
||
Il PCB IsoClad 917 è progettato con materiali compositi in fibra di vetro/PTFE non tessuti avanzati di Rogers, fornendo prestazioni eccezionali come substrato di una scheda di circuiti stampati.con una costante dielettrica (Dk) di 2.17 o 2.20, i laminati IsoClad 917 utilizzano un basso rapporto di fibra di vetro non tessuta per ottenere la più bassa costante dielettrica e il fattore di dissipazione disponibili nella sua classe.Questa formulazione unica consente la flessibilità delle applicazioni, che lo rende adatto per antenne conformi o di avvolgimento. Le fibre casuali più lunghe e il processo di produzione proprietario migliorano la stabilità dimensionale e l'uniformità della costante dielettrica,IsoClad 917 rispetto ai suoi concorrenti.
Caratteristiche chiave
IsoClad 917 vanta specifiche impressionanti, tra cui una costante dielettrica di 2,17 o 2,20 a 10 GHz e 23°C, insieme a un fattore di dissipazione di 0,0013 nelle stesse condizioni.Il coefficiente di temperatura della costante dielettrica (TcDK) è -157 ppm/°C, garantendo la stabilità in un intervallo di temperatura compreso tra -10°C e 140°C.
Il laminato presenta una forte resistenza al buco di 10 libbre per pollice e un basso tasso di assorbimento dell'umidità di appena 0,04%.47 ppm/°C nell'asse Y, e 236 ppm/°C nell'asse Z, IsoClad 917 dimostra un'eccellente stabilità dimensionale.
| Immobili | IsoClad 917 | Condizione | Metodo di prova |
| Costante dielettrica @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| Fattore di dissipazione @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Coefficiente termico di Er (ppm/°C) | -157 | -10°C a +140°C | IPC TM-650 2.5.5.5 Adattato |
| Forza di buccia (lbs.per pollice) | 10 | Dopo il termico | IPC TM-650 2.4.8 |
| Resistenza al volume (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistenza superficiale (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Resistenza all'arco (sec) | > 180 | D48/50 | ASTM D-495 |
| Modulo di trazione (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| Resistenza alla trazione (kpsi) | 4.3, 3.8 | A, 23°C | ASTM D-882 |
| Modulo di compressione (kpsi) | 182 | A, 23°C | ASTM D-695 |
| Modulo flessibile (kpsi) | 213 | A, 23°C | ASTM D-790 |
| Disgregazione dielettrica (kv) | > 45 | D48/50 | ASTM D-149 |
| Densità (g/cm3) | 2.23 | A, 23°C | ASTM D-792 Metodo A |
| Assorbimento idrico (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Coefficiente di calore | 0°C a 100°C | IPC TM-650 2.4.24 | |
| Espansione (ppm/°C) | Mettler 3000 | ||
| Asse X | 46 | Termo-meccanici | |
| Asse Y | 47 | Analisatore | |
| Asse Z | 236 | ||
| Conduttività termica (W/mK) | 0.263 | 100°C | ASTM E-1225 |
| Sgomberamento | 125°C, ≤10-6torr | ||
| Perdita di massa totale (%) | 0.02 | Massimo 1,00% | |
| Volotile raccolto | 0.00 | Massimo 0,10% | |
| Materiale condensabile (%) | |||
| Ripresa del vapore acqueo (%) | 0.02 | ||
| Condensato visibile (±) | - No | ||
| Infiammabilità | Risponde ai requisiti di UL94-V0 |
C48/23/50, E24/125 | UL 94 Bruciatura verticale IPC TM-650 2.3.10 |
Benefici
Il PCB IsoClad 917 offre numerosi vantaggi, tra cui:
- rinforzo in fibra di vetro non tessuta per una maggiore flessibilità e prestazioni.
- bassa costante dielettrica e perdite estremamente basse, che lo rendono ideale per applicazioni ad alta frequenza.
- Basso assorbimento di umidità per una maggiore affidabilità.
- minore rigidità rispetto alla fibra di vetro tessuta, consentendo disegni più versatili.
- Proprietà altamente isotrope nelle direzioni X, Y e Z, che forniscono prestazioni costanti.
- costante dielettrica stabile su una gamma di frequenze, garantendo un funzionamento affidabile.
- Miglioramento della stabilità dimensionale per applicazioni precise.
| Materiale per PCB: | Fibra di vetro non tessuta / PTFE compositi |
| Indicazione: | IsoClad 917 |
| Costante dielettrica: | 2.17 o 2.20 (10 GHz) |
| Fattore di dissipazione | 0.0013 (10 GHz) |
| Numero di strati: | PCB a una sola faccia, a doppia faccia, a più strati, PCB ibridi |
| Peso di rame: | 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico | 20 mil (0,508 mm), 31 mil (0,787 mm), 62 mil (1.575 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | ENIG ((oro immersivo), HASL, argento immersivo, stagno immersivo, ENEPIG, OSP, rame nudo, placcato in oro puro, ecc. |
Specificità

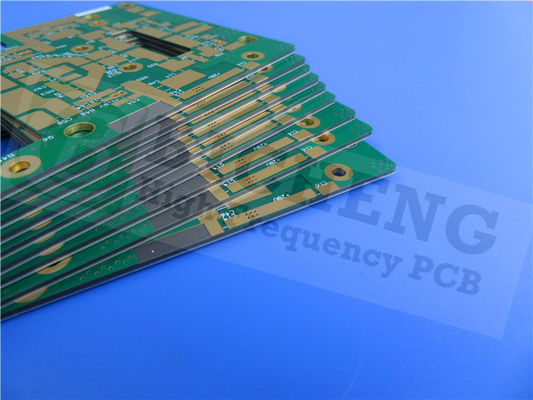

Questo stackup PCB è costituito da un design rigido a 2 strati, con uno strato di rame 1 di 35 μm, un nucleo IsoClad 917 di 0,787 mm (31 mil), e uno strato di rame 2 anche a 35 μm.
Le dimensioni della tavola sono di 91,17 mm x 31,36 mm, con una tolleranza di +/- 0,15 mm. La traccia minima/spazio è fissato a 5/5 mil, e la dimensione minima del foro è di 0,3 mm.
Lo spessore del pannello finito è di 0,9 mm, con un peso di rame finito di 1 oz (1,4 mil) per gli strati esterni.
Questo PCB presenta una vetrina bianca sul lato superiore, mentre il lato inferiore non ne ha alcuna. Il lato superiore è rivestito da una maschera di saldatura verde e non c'è alcuna maschera di saldatura sul fondo.Ogni PCB subisce un test elettrico al 100% prima della spedizione per garantire l'affidabilità.
Norme e disponibilità
Il PCB IsoClad 917 è fabbricato secondo standard di alta qualità, con il tipo di grafica Gerber RS-274-X. Aderisce agli standard di qualità IPC-Class-2, garantendo affidabilità e prestazioni.Questo prodotto è disponibile in tutto il mondo, che lo rende adatto a varie applicazioni.
Applicazioni tipiche
Il PCB IsoClad 917 è ideale per una varietà di applicazioni, tra cui:
- Antenne conformi
- circuiti a strisce e a microstrisce
- Sistemi di guida
- sistemi radar ed elettronici
