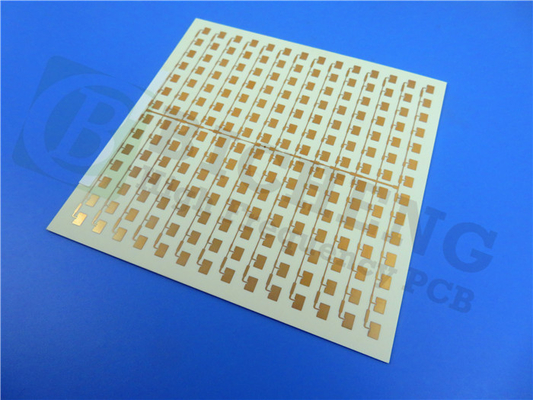

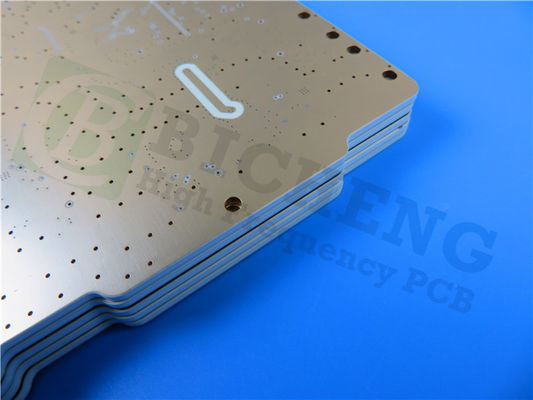

Kappa 438 PCB 40mil Circuito RF a due strati con nichel senza elettroli e oro immersivo (ENIG)

Il PCB Kappa 438 e' progettato con l'innovativo sistema ceramico di idrocarburi rinforzato da vetro di Rogers,fornire prestazioni di alta frequenza superiori mantenendo un processo di fabbricazione convenienteQuesto materiale a basse perdite è compatibile con le tecniche di produzione standard di epossidi/vetro (FR-4), rendendolo una scelta ideale per una vasta gamma di applicazioni.Con una classificazione di ritardante di fiamma UL 94 V-0 e compatibilità con le saldature prive di piombo, Kappa 438 è progettato per soddisfare le esigenze dell'elettronica moderna.

I laminati Kappa 438 presentano costanti dielettriche (Dk) che si allineano alle norme del settore FR-4, facilitando la conversione senza soluzione di continuità dei progetti FR-4 esistenti per ottenere prestazioni elettriche migliorate.

Caratteristiche chiave

Kappa 438 offre una serie di caratteristiche robuste, tra cui un Dk di 4.38Il materiale vanta tolleranze di Dk e spessore più strette rispetto al FR-4 tradizionale, garantendo prestazioni costanti.

Con un basso coefficiente di espansione termica (CTE) dell'asse Z di 42 ppm/°C e un'elevata temperatura di transizione vetrosa (Tg) di oltre 280°C, Kappa 438 è progettato per essere affidabile in condizioni difficili.Il coefficiente termico della costante dielettrica è di -21 ppm/°C nell'intervallo di temperatura da -50°C a 150°CInoltre, Kappa 438 soddisfa i requisiti UL 94-V0 per l'inflamabilità.

Benefici

Il PCB Kappa 438 offre diversi vantaggi significativi:

- facilità di fabbricazione e assemblaggio in linea con i processi standard FR-4.


- flessibilità della progettazione grazie a un Dk che consente una semplice conversione di progetti FR-4 esistenti che richiedono prestazioni elettriche migliorate.


- prestazioni di circuito coerenti in una vasta gamma di applicazioni.


- maggiore affidabilità dei fori, contribuendo alla durabilità complessiva.


- Compatibilità con i processi di assemblaggio automatizzati, semplificazione della produzione.

Specificità

Questo stackup PCB è costituito da un design rigido a 2 strati, con uno strato di rame 1 di 35 μm, un Rogers Core Kappa 438 di 1,016 mm (40 mil) e uno strato di rame 2 anche a 35 μm.

Le dimensioni della tavola sono di 91,17 mm x 51,36 mm, con una tolleranza di +/- 0,15 mm. La traccia minima/spazio è fissato a 4/7 mil, e la dimensione minima del foro è di 0,25 mm.

Lo spessore del pannello finito è di 1,1 mm, con un peso di rame finito di 1 oz (1,4 mil) per gli strati esterni.e la finitura superficiale è nickel inossidabile con oro per immersione (ENIG).

Questo PCB presenta una vetrina bianca sul lato superiore, mentre il lato inferiore non ne ha alcuna. Il lato superiore è rivestito da una maschera di saldatura blu e non c'è una maschera di saldatura sul fondo.Ogni PCB subisce un test elettrico al 100% prima della spedizione per garantire l'affidabilità.

Norme e disponibilità

Il PCB Kappa 438 è fabbricato secondo standard di alta qualità, con il tipo di grafica Gerber RS-274-X. Aderisce agli standard di qualità IPC-Class-2,garantire prestazioni affidabili in varie applicazioniQuesto prodotto è disponibile in tutto il mondo, rendendolo adatto a una vasta gamma di esigenze elettroniche.

Applicazioni tipiche

Il PCB Kappa 438 è ideale per numerose applicazioni, tra cui:

- Wi-Fi di livello operatore e accesso assistito autorizzato (LAA)
- Sistemi di piccole celle e di antenne distribuite (DAS)
- Comunicazioni veicolo-veicolo e veicolo-infrastruttura (V2X)
- Segmenti dell'Internet delle cose (IoT), quali dispositivi domestici intelligenti e contatori wireless
