Introduzione di un PCB Rogers RO3010 ad alte prestazioni, progettato per applicazioni avanzate che richiedono eccezionale stabilità elettrica e meccanica.Questo PCB rigido a due strati sfrutta le proprietà superiori di Rogers RO3010, un composito di PTFE ricoperto di ceramica che offre una costante dielettrica elevata e un'eccellente affidabilità su un ampio intervallo di frequenze.questo PCB è perfetto per gli ingegneri che cercano di migliorare i loro progetti mantenendo il costo-efficacia.
Caratteristiche chiave
- Costante dielettrica elevata: 10,2 ± 0,30 a 10 GHz/23°C, garantendo un'efficace integrità del segnale.
- Fattore di dispersione basso: 0,0022 a 10 GHz/23°C, riducendo al minimo la perdita di segnale.
- Stabilità termica: -55 a 288 °C, con un basso coefficiente di espansione termica di 13 ppm/°C (X), 11 ppm/°C (Y) e 16 ppm/°C (Z).
- Alta stabilità termica: Td > 500°C, compatibile con applicazioni ad alta temperatura.
- eccellente conduttività termica: 0,95 W/mK per una dissipazione efficiente del calore.
- Assorbimento minimo di umidità: 0,05%, migliorando l'affidabilità in ambienti diversi.
- Ampia gamma di funzionamento: adatta per ambienti da -40°C a +85°C.
| RO3010 Valore tipico |
| Immobili |
RO3010 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
11.2 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0022 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 395 |
Z |
ppm/°C |
10 GHz -50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistenza al volume |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Assorbimento di umidità |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.8 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coefficiente di espansione termica
(-55 a 288°C) |
13
11
16 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Densità |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
9.4 |
|
- Si', si'. |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Benefici
- Stabilità dimensionale: l'espansione del materiale è strettamente corrispondente a quella del rame, garantendo l'affidabilità nei progetti a più strati.
- Produzione economicamente efficiente: un'economia dei prezzi dei laminati favorisce la produzione a grandi volumi.
- Applicazioni versatili: adatte a varie applicazioni, dal radar automobilistico alle telecomunicazioni.
Specificativi dei PCB

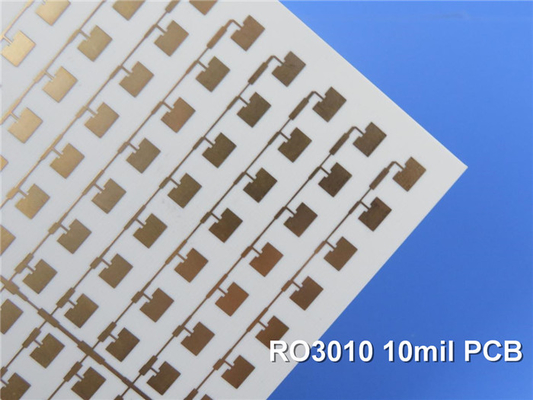

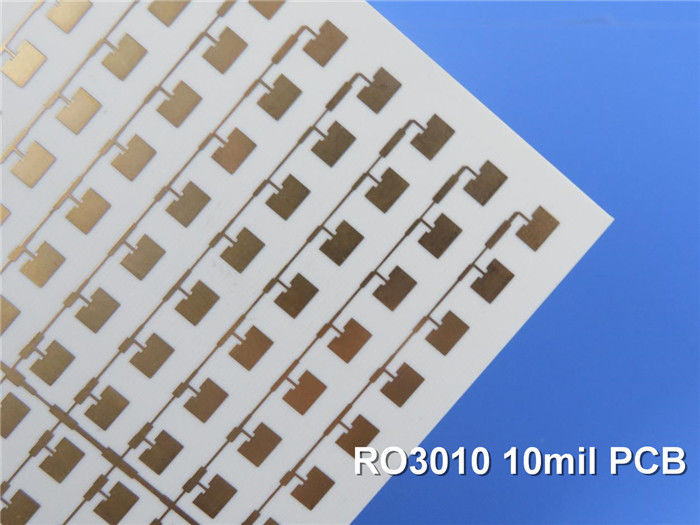

Questo PCB con dimensioni di 60,8 mm x 35,4 mm è costruito come un PCB rigido a 2 strati, incorporando un substrato Rogers RO3010 da 10 mil (0,254 mm) tra due strati di rame da 35 μm.Lo spessore del pannello finito è pari a 0.32 mm, con un peso di rame di 1 oz (1,4 mil) sugli strati esterni.
Opere d'arte e norme
Questo PCB è fornito con le immagini nel formato Gerber RS-274-X, conforme allo standard IPC-Class-2.Questo rispetto delle norme del settore garantisce un prodotto di alta qualità che risponde alle esigenze delle applicazioni professionali.
Disponibilità
I nostri PCB Rogers RO3010 sono disponibili per la spedizione in tutto il mondo, assicurando che ingegneri e progettisti possano accedere a questa tecnologia avanzata indipendentemente dalla loro posizione.Questa disponibilità globale supporta una vasta gamma di progetti e applicazioni.
Applicazioni tipiche
- sistemi radar per autoveicoli
- Antenne satellitari di posizionamento globale
- Telecomunicazioni cellulari (amplificatori di potenza e antenne)
- Antenne per le comunicazioni wireless
- satelliti di trasmissione diretta
- Sistemi di data link per reti via cavo
-Sistemi di lettura dei contatori a distanza
- Potenza dei backplanes.
