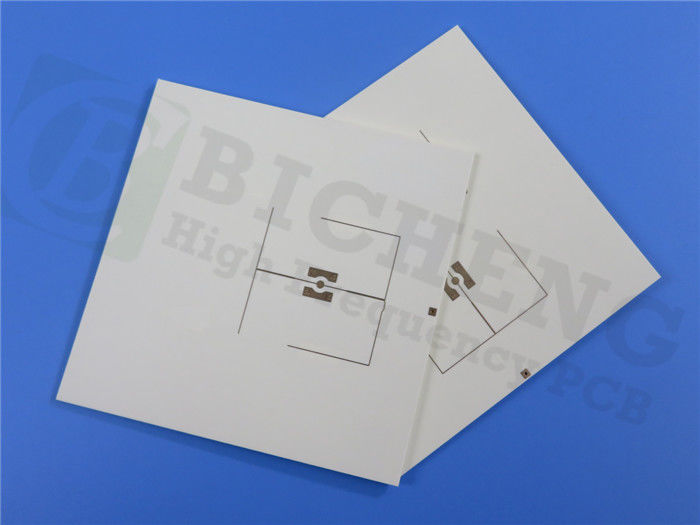

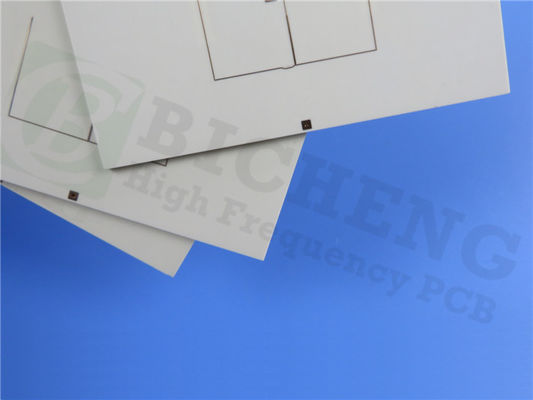

RO4003C PCB 16mil 2 strati di circuito con immersione in argento

Il PCB Rogers RO4003C è una soluzione innovativa che combina i vantaggi dell'idrocarburo/ceramica rinforzata in vetro tessuto con i vantaggi di produzione dell'epossidi/vetro.Progettati per applicazioni ad alte prestazioni, questo laminato offre proprietà elettriche paragonabili a quelle del PTFE/vetro tessuto pur rimanendo economicamente conveniente.RO4003C garantisce un controllo rigoroso della costante dielettrica e una bassa perdita, che lo rende una scelta eccellente per le costruzioni in cartone a più strati (MLB).

Caratteristiche
- Costante dielettrica: 3,38 ± 0,05 a 10 GHz, garantendo un'integrità del segnale affidabile.


- Fattore di dissipazione: 0,0027 a 10 GHz, riducendo al minimo la perdita di segnale.


- Conduttività termica: 0,71 W/m/°K per una gestione efficace del calore.


- Stabilità termica: coefficiente di costante dielettrica a +40 ppm/°C, con intervalli di funzionamento da -50°C a 150°C.


- Coefficiente di espansione termica (CTE): abbinato al rame con asse X a 11 ppm/°C e asse Y a 14 ppm/°C; basso asse Z CTE di 46 ppm/°C.


- Temperatura di transizione del vetro (Tg): superiore a 280 °C, fornendo robuste prestazioni termiche.


- Assorbimento dell'umidità: basso allo 0,06%, migliorando l'affidabilità.

Benefici
Il PCB Rogers RO4003C è ideale per applicazioni ad alto volume e sensibili alle prestazioni.consentendo costi di fabbricazione più bassi senza compromettere la qualitàLa progettazione non richiede particolari procedure di manipolazione, rendendola accessibile a vari ambienti di produzione.

Specificativi dei PCB

Questo PCB è costruito come una scheda rigida a due strati con dimensioni di 90,63 mm x 170,35 mm, con una tolleranza di ±0,15 mm.406 mm (16 mil) Rogers 4003C core inserito tra due strati di rame da 35 μm. La scheda finita ha uno spessore di 0,5 mm, con un peso di rame di 1 oz (1,4 mil) sugli strati esterni.garantire la chiarezza nella progettazione.

Opere d'arte e norme

Questo PCB è fornito con opere d'arte nel formato Gerber RS-274-X, rispettando gli standard di qualità IPC-Class-2.Questa conformità garantisce che il PCB soddisfi severi requisiti di prestazioni e affidabilità.

Disponibilità

Questo PCB RO4003C è disponibile per la spedizione in tutto il mondo, rendendo facile per ingegneri e progettisti accedere alla tecnologia all'avanguardia per i loro progetti, indipendentemente dalla posizione.

Applicazioni tipiche

Questo PCB è particolarmente adatto per:

- antenne e amplificatori di potenza per stazioni base cellulari

- etichette di identificazione RF

- sistemi radar e sensori per autoveicoli

- LNB per satelliti di trasmissione diretta

-Alza i tuoi progetti elettronici con il Rogers RO4003C PCB, una scelta eccezionale per applicazioni ad alte prestazioni che richiedono affidabilità, efficienza e convenienza.
