Questo laminato avanzato è realizzato con il materiale RO4835 di Rogers,che offre una maggiore stabilità termica e una resistenza all'ossidazione superiore rispetto ai materiali tradizionali per idrocarburiCon proprietà simili a quelle dei laminati RO4350B, il RO4835 è perfetto per la fabbricazione di circuiti economici mantenendo alti standard di prestazione.
Caratteristiche chiave
- Conformità RoHS: soddisfa le norme ambientali per applicazioni che richiedono UL 94 V-0.
- IPC-4103 Conforme: aderisce agli standard del settore per qualità e affidabilità.
- Costante dielettrica: 3,48 ± 0.05, garantendo un'impedenza controllata per applicazioni critiche.
- Fattore di dissipazione: basso a 0,0037 a 10 GHz, favorendo una trasmissione efficiente del segnale.
-Temperatura di transizione del vetro: supera i 280 °C, supportando applicazioni ad alta temperatura.
- Coefficiente di espansione termica: bassi valori garantiscono la stabilità dimensionale su tutti gli assi.
| Immobili |
RO4835 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
- |
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-100°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
5 x 108 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
7 x 108 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
30.2 ((755) |
Z |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
7780(1128) |
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
136(19.7) |
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(miles/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
31 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.66 |
|
W/m/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.05 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.92 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88 (5.0) |
|
N/mm (pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Benefici
- Resistenza all'ossidazione: offre una durata significativamente migliorata rispetto ai tipici materiali a microonde termosiliti.
Performance a bassa perdita: ideale per applicazioni ad alta frequenza, compresi i sistemi automobilistici.
- Tolleranze strette: costante dielettrica controllata per la precisione nelle linee di trasmissione.
- Compatibilità senza piombo: garantisce nessun problema di vesciche o delaminazione durante la lavorazione.
- Dimensioni stabili: bassi coefficienti di espansione mantengono l'affidabilità nei fori rivestiti.
| Materiale per PCB: |
Laminati ceramici a base di idrocarburi |
| Indicazione: |
RO4835 |
| Costante dielettrica: |
3.48 (10 GHz) |
| Fattore di dissipazione |
0.0037 (10 GHz) |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico (copro ED) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Spessore dielettrico (rame LoPro) |
4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1.542 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |

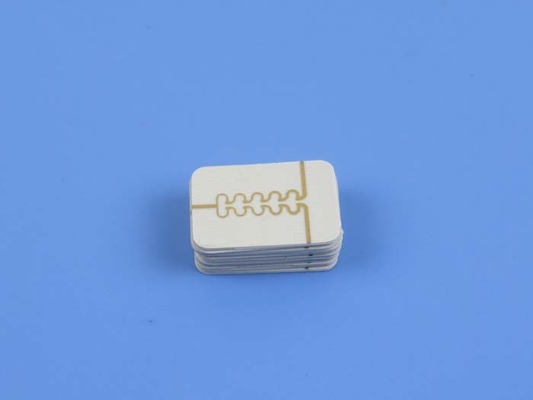

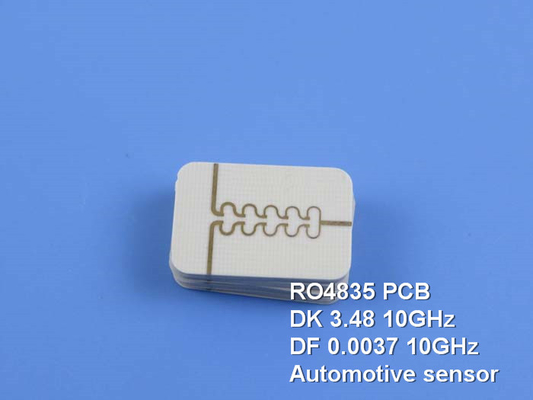

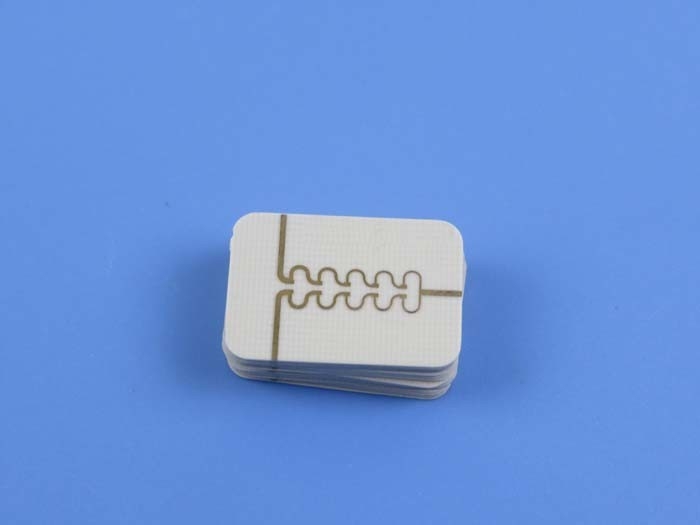

Questo PCB è costruito come una scheda rigida a due strati, fornendo una piattaforma robusta per applicazioni ad alta frequenza.garantire una conduttività efficace e l'integrità del segnale in tutto il circuito.
Lo strato dielettrico è costituito da 20 mils (0,508 mm) di materiale RO4835, che contribuisce alla prestazione a bassa perdita del PCB.adatti a una vasta gamma di componenti elettronici.
Per la produzione di precisione, il PCB consente una traccia minima e uno spazio di 6/8 millimetri, insieme a una dimensione minima del foro di 0,3 mm, consentendo progetti complessi.La finitura superficiale è ottenuta attraverso l'immersione in oro, migliorando la solderabilità e la durata, mentre lo strato superiore è dotato di serigrafia bianca per un'etichettatura chiara, lasciando lo strato inferiore privo di serigrafia per un aspetto snello.
L'opera d'arte e la conformità
Tipo di disegno:Gerber RS-274-X
Standard accettato:Classe IPC-2
Area di servizio:Nel mondo
Applicazioni tipiche
Il PCB Rogers RO4835 è ideale per:
- Radar e sensori per autoveicoli
- Comunicazione microonde punto a punto
- Amplificatori di potenza.
- Sistemi radar a serie di fasi
-Componenti RF
