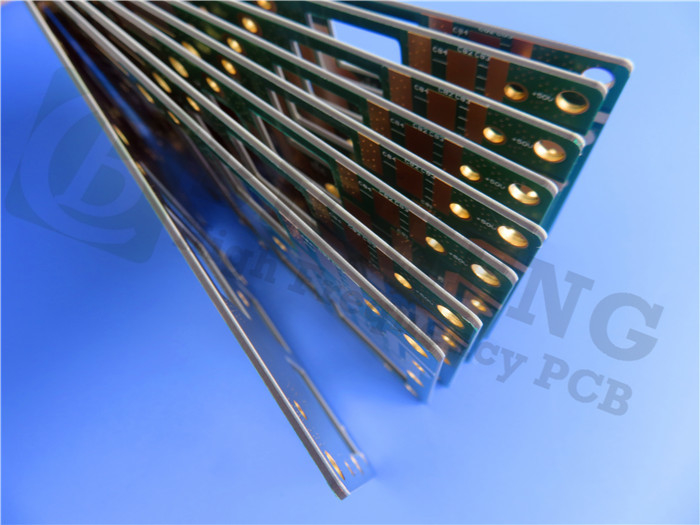

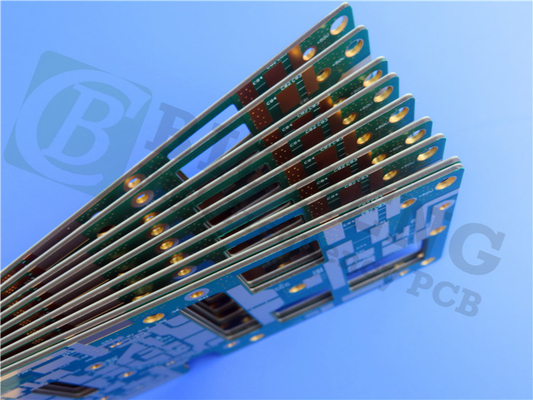

15mil TMM10 PCB 2 strati di immersione oro per le antenne di patch

Introduzione del Rogers TMM10 PCB, una soluzione progettata per applicazioni ad alta frequenza che richiedono un'eccezionale affidabilità e prestazioni.,il TMM10 è specificamente progettato per le configurazioni a strisce e a micro strisce,che offre i vantaggi dei substrati in PTFE e in ceramica senza le limitazioni delle proprietà meccaniche e delle tecniche di produzione.

Caratteristiche chiave

- Costante dielettrica (Dk): 9,20 ± 0,23 a 10 GHz, garantendo un'integrità ottimale del segnale per applicazioni ad alta frequenza.


- Fattore di dissipazione: 0,0022 a 10 GHz, riducendo al minimo le perdite di energia e migliorando l'efficienza del circuito.


- Coefficiente termico di Dk: -38 ppm/°K, che garantisce stabilità a varie temperature.


- Espansione termica: il coefficiente di espansione termica è abbinato al rame, con valori di 21 ppm/K (asse X e Y) e 20 ppm/K (asse Z), riducendo lo stress durante il ciclo termico.


- Temperatura di decomposizione (Td): 425 °C TGA, adatto ad ambienti ad alta temperatura.


- Conduttività termica: 0,76 W/m·K, che facilita un'efficace gestione del calore.


- Spessore: disponibile in spessori da 0,0015 a 0,500 pollici ± 0,0015 ̊.

Benefici

- Resilienza meccanica: le proprietà meccaniche del TMM10 resistono efficacemente al sollevamento e al flusso di freddo, garantendo un'affidabilità a lungo termine in applicazioni impegnative.


- Resistenza chimica: la resistenza del materiale alle sostanze chimiche di processo riduce il rischio di danni durante la fabbricazione.


- Trasformazione semplificata: non è richiesto alcun trattamento con naftanato di sodio prima del rivestimento elettroless, semplificando i processi di produzione.


- Affidabile legame del filo: basato su resina termo-resistente, il TMM10 garantisce un legame del filo affidabile senza sollevamento del pad o deformazione del substrato.

Impilazione di PCB

Il PCB TMM10 è dotato di un robusto impianto rigido a due strati:
- Strato di rame 1: 35 μm
- Rogers TMM10 Core: 0,381 mm (15 mil)
- Strato di rame 2: 35 μm

Dettagli della costruzione

- Dimensioni della scheda: 91,2 mm x 53,5 mm (1 PCS, ± 0,15 mm)
- Traccia minima/spazio: 7/9 mil.
- Dimensione minima del foro: 0,30 mm
- Spessore del cartone finito: 0,45 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Top Silkscreen: nessuno
- Silkscreen inferiore: nessuno
- Maschera di saldatura superiore: nessuna
- Maschera di saldatura inferiore: nessuna
- Assicurazione della qualità: prima della spedizione viene eseguito un test elettrico al 100%.

Opere d'arte e norme

- Tipo di disegno fornito: Gerber RS-274-X
- Norma di qualità: IPC-Classe-2
- Disponibilità: disponibile in tutto il mondo.

Applicazioni tipiche

Il Rogers TMM10 PCB è ideale per una vasta gamma di applicazioni, tra cui:
- circuiti RF e microonde
- Amplificatori e combinatori di potenza
- Filtri e accoppiatori
- sistemi di comunicazione satellitare
- Antenne per sistemi di posizionamento globale (GPS)
- Antenne a patch
- Polarizzatori dielettrici e lenti
- Testatori di chip

Conclusioni

Il PCB Rogers TMM10 offre una soluzione robusta e affidabile per applicazioni ad alta frequenza, combinando proprietà materiali avanzate con prestazioni eccezionali.aerospazialePer ulteriori informazioni o per effettuare un ordine, contattateci oggi!

Sbloccare il potenziale del PCB Rogers TMM10: una svolta nell'affidabilità ad alta frequenza

Nel mondo veloce dell'elettronica, la domanda di circuiti stampati ad alte prestazioni (PCB) è in costante aumento.specialmente nelle applicazioni ad alta frequenza come le telecomunicazioni e l'aerospaziale. Il Rogers TMM10 PCB si distingue come una soluzione rivoluzionaria, progettata per soddisfare le rigide esigenze dei moderni progetti elettronici.e applicazioni del PCB TMM10, dimostrando perché è un punto di svolta nel settore.

Caratteristiche principali del PCB Rogers TMM10

Proprietà dielettriche eccezionali

Il PCB Rogers TMM10 vanta una notevole costante dielettrica (Dk) di 9,20 ± 0,23 a 10 GHz, garantendo una distorsione minima del segnale per applicazioni ad alta frequenza.La costante dielettrica di progettazione raggiunge 9.8, restando stabile su un intervallo di frequenza compreso tra 8 GHz e 40 GHz.0022, che riduce al minimo le perdite di energia e aumenta l'efficienza complessiva dei circuiti elettronici.

Stabilità termica e resistenza meccanica

Una delle caratteristiche di spicco del TMM10 è la sua imponente stabilità termica.rendendolo adatto ad ambienti esigentiIl coefficiente termico della costante dielettrica è di -38 ppm/°K, che garantisce la stabilità in un'ampia gamma di temperature da -55°C a 125°C.il TMM10 gestisce efficacemente il calore, evitando il deterioramento delle prestazioni.

Le proprietà meccaniche del PCB TMM10 sono progettate per resistere alla scorrevolezza e al flusso di freddo, che possono compromettere l'integrità dei PCB tradizionali nel tempo.62 kpsi e modulo di flessione di 1.79 Mpsi assicurano un'affidabilità a lungo termine, rendendo il TMM10 una scelta ideale per applicazioni che richiedono prestazioni costanti.

Processo di fabbricazione semplificato

Il PCB Rogers TMM10 è stato progettato per una produzione semplice, in particolare non richiede un trattamento con naftanato di sodio prima del rivestimento elettroless,semplificazione del processo di produzione e riduzione dei costiQuesto approccio semplificato consente ai produttori di scalare la produzione senza sacrificare la qualità.

Diverse applicazioni del PCB Rogers TMM10

La versatilità del PCB TMM10 lo rende adatto a una vasta gamma di applicazioni, tra cui:

- Circuiti RF e microonde: ideali per applicazioni che richiedono elevate precisione e prestazioni.


- Amplificatori di potenza e combinatori: facilita una trasmissione efficiente del segnale con perdite minime.


- Sistemi di comunicazione satellitare: fornisce prestazioni affidabili in ambienti difficili.


- Antenne per sistemi di posizionamento globale (GPS): garantisce la ricezione e la trasmissione accurate dei segnali.

Garanzia della qualità e norme di prova

Per garantire l'affidabilità, ogni PCB subisce test rigorosi, inclusi test elettrici al 100% prima della spedizione.Questo impegno per la qualità garantisce che ogni prodotto soddisfi gli elevati standard attesi nelle applicazioni ad alta frequenza.

Conclusione: il futuro dei circuiti ad alta frequenza

Il PCB Rogers TMM10 rappresenta un significativo progresso nella tecnologia dei PCB per applicazioni ad alta frequenza.il TMM10 è progettato per soddisfare i requisiti più esigenti dell'elettronica moderna.

Scopri il futuro dei circuiti ad alta frequenza oggi! Sblocca prestazioni senza pari con la tecnologia Rogers TMM10 e trasforma i tuoi progetti in soluzioni affidabili e ad alte prestazioni.Per ulteriori informazioni o per effettuare un ordineIl tuo viaggio verso soluzioni elettroniche all'avanguardia inizia qui!
