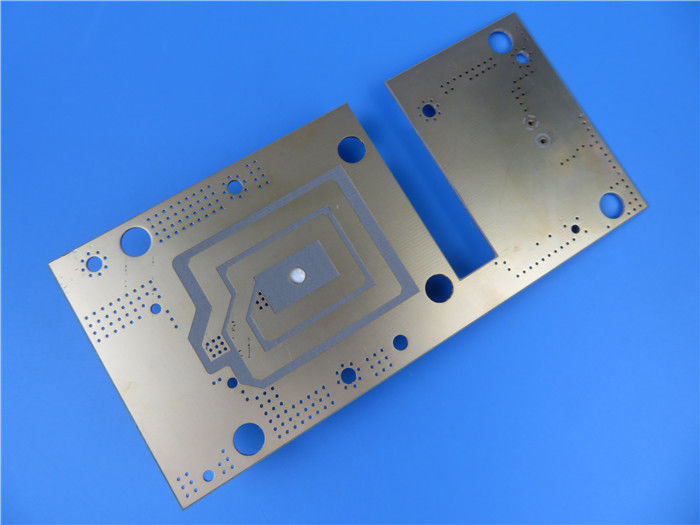

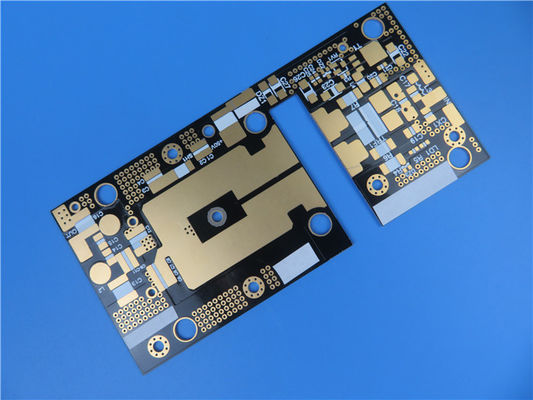

Fabbricazione a doppio lato RF-35 PCB 30 Mil Immersione Oro Finito PCB Board

Con il progresso della tecnologia, la domanda di circuiti stampati ad alte prestazioni (PCB) continua a crescere, in particolare nei settori delle applicazioni a microonde e a radiofrequenza (RF).Il PCB RF-35 appena spedito da Taconic rappresenta un importante passo avanti in questo settore.In questo articolo esploreremo le caratteristiche, i vantaggi, le specifiche tecniche e le applicazioni del PCB RF-35,fornendo una comprensione completa del motivo per cui è la scelta ideale per ingegneri e produttori.

Introduzione al PCB RF-35

Il PCB RF-35 è un laminato di ceramica organica appartenente alla famiglia di prodotti ORCER di Taconic.una tecnica che aumenta la resistenza meccanica e la stabilità termica del materialeL'esperienza di Taconic nella tecnologia di riempimento in ceramica e nella fibra di vetro PTFE rivestita culmina con la RF-35, che la rende una soluzione robusta per varie applicazioni RF.

Perché scegliere RF-35?

Il PCB RF-35 è particolarmente adatto per applicazioni commerciali a basso costo e ad alto volume.Le sue eccezionali proprietà lo rendono un'opzione attraente per i produttori che cercano prestazioni affidabili senza i costi elevati associati ai materiali tradizionaliI principali vantaggi includono un'eccellente resistenza alla buccia, un'assorbimento dell'umidità estremamente basso e un basso fattore di dissipazione, che contribuiscono tutte alle sue prestazioni superiori in ambienti esigenti.

Caratteristiche e benefici principali

Proprietà dielettriche

Il cuore delle prestazioni dell'RF-35 sono le sue impressionanti proprietà dielettriche, con una costante dielettrica di 3,5 a 1,9 GHz e un fattore di dissipazione di solo 0.0018, la RF-35 riduce al minimo la perdita di segnale e garantisce prestazioni costanti su una vasta gamma di frequenze.

Stabilità meccanica e termica

Il PCB RF-35 presenta una rottura dielettrica di 41 kV, dimostrando la sua capacità di resistere alle applicazioni ad alta tensione.i suoi bassi coefficienti di espansione termica (CTE) 19 ppm/°C nella direzione X, 24 ppm/°C nella direzione Y e 64 ppm/°C nella direzione Z, garantiscono la stabilità dimensionale durante il ciclo termico.Questa stabilità è essenziale per mantenere l'integrità dei circuiti in ambienti con fluttuazioni di temperatura.

Infiammabilità e sicurezza

Con un indice di infiammabilità UL-94 V0, il PCB RF-35 soddisfa severi standard di sicurezza, rendendolo adatto a una vasta gamma di applicazioni.Questa classificazione è particolarmente importante nei settori in cui la sicurezza è una preoccupazione critica, quali le telecomunicazioni e l'automotive.

Basso costo e elevate prestazioni

Il PCB RF-35 è progettato per la produzione in volume elevato, consentendo ai produttori di mantenere bassi i costi mantenendo al contempo elevate prestazioni.La sua eccellente resistenza allo sguscio per 1/2 oncia e 1 oncia strati di rame facilita il rilavoro facile, un vantaggio significativo in ambienti di produzione in cui possono essere necessarie modifiche.

Resistenza all'umidità

Il tasso di assorbimento dell'umidità ultra basso del PCB RF-35 migliora la sua affidabilità in ambienti umidi.dove l'umidità può compromettere le prestazioni.

Specifiche tecniche

La comprensione delle specifiche tecniche di questo PCB RF-35 è essenziale per gli ingegneri che desiderano integrarlo nei loro progetti.

- PCB stackup: PCB rigidi a due strati
- Strato di rame 1: 35 μm
- RF-35 Core: 30 millimetri
- Strato di rame 2: 35 μm
- Dimensioni della tavola: 30,6 mm x 29,45 mm, +/- 0,15 mm
- Traccia minima/spazio: 4/4 mil.
- Dimensione minima del foro: 0,4 mm
- Spessore del cartone finito: 0,8 mm
- Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni
- Spessore di rivestimento: 25 μm
- Finitura superficiale: oro immersivo
- Silkscreen: sopra: bianco; sotto: niente
- Maschera di saldatura: sopra: blu; sotto: niente
- Assicurazione della qualità: 100% di test elettrici prima della spedizione
- Norma di qualità: IPC-Classe-2

Aree di applicazione

La versatilità del PCB RF-35 lo rende adatto a una vasta gamma di applicazioni, tra cui:

- Amplificatori di potenza: prestazioni affidabili nell'amplificare i segnali riducendo al minimo le distorsioni.
- Filtri e accoppiatori: essenziali per l'elaborazione del segnale e la gestione delle gamme di frequenze.
- Componenti passivi: ideali per applicazioni che richiedono prestazioni stabili e costanti.

Conclusioni

Il PCB RF-35 è una testimonianza dell'impegno di Taconic per l'innovazione e la qualità nel mercato dei PCB.e l' eccezionale affidabilità lo rendono una scelta eccezionale per ingegneri e produttori nei settori microonde e RFSelezionando l'RF-35, non si acquista solo un PCB; si investe in una soluzione che eleverà i progetti e migliorerà le prestazioni delle applicazioni.

Per ulteriori informazioni sul PCB RF-35 e su come può soddisfare le vostre esigenze specifiche, si prega di contattare il nostro team di vendita o visitare il nostro sito web.Abbracciare il futuro delle tecnologie a microonde e RF con il PCB RF-35 dove la qualità incontra la convenienza.
