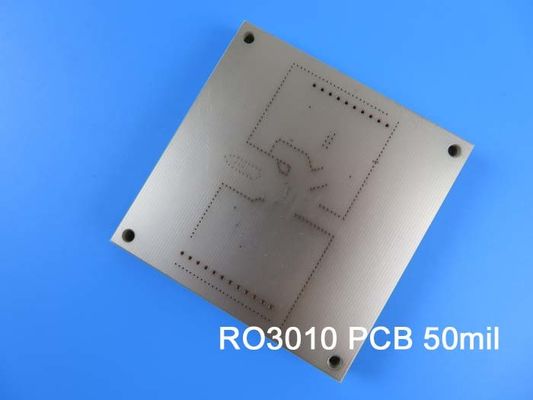

50mil Rogers RO3010 PCB per applicazioni a microonde e RF

Nel mondo dell'elettronica in rapida evoluzione, la domanda di circuiti stampati ad alte prestazioni (PCB) continua ad aumentare, in particolare in applicazioni che richiedono precisione e affidabilità.Il PCB Rogers RO3010 appena spedito si distingue come una scelta di primo piano per ingegneri e produttori che cercano prestazioni eccezionali nelle applicazioni a microonde e a radiofrequenza (RF).

Introduzione a Rogers RO3010
Il Rogers RO3010 è un materiale PCB sofisticato composto da compositi PTFE ricoperti di ceramica.Questa formulazione unica non solo offre una costante dielettrica più elevata, ma garantisce anche un'eccellente stabilità meccanica ed elettricaQueste proprietà rendono l'RO3010 una scelta ottimale per una vasta gamma di applicazioni, in particolare nel campo dei componenti a banda larga.La sua capacità di semplificare le complessità di progettazione, supportando al contempo la miniaturizzazione dei circuiti, la rende un'utilità preziosa per gli ingegneri che cercano di spingere i confini della tecnologia.

Perché scegliere Rogers RO3010?
Il PCB RO3010 è progettato per la sua versatilità, rendendolo ideale per ambienti di produzione ad alto volume.consente ai produttori di produrre prodotti elettronici avanzati senza sostenere costi proibitiviCon la sua eccezionale stabilità in un ampio intervallo di frequenze, l'RO3010 è perfettamente adatto per applicazioni che richiedono affidabilità e precisione.

Caratteristiche chiave del Rogers RO3010


Proprietà dielettriche superiori
Il PCB RO3010 vanta una costante dielettrica di 10,2 ± 0,30 a 10 GHz, fornendo un'integrità del segnale superiore e riducendo al minimo la perdita di segnale.0022 alla stessa frequenza garantisce il mantenimento dell'efficienza energetica, che lo rende una scelta eccellente per applicazioni ad alta frequenza.

Stabilità termica e conduttività
Con una temperatura di decomposizione termica (Td) superiore a 500°C, l'RO3010 può resistere a condizioni estreme senza compromettere le prestazioni.I suoi bassi coefficienti di espansione termica (CTE) ≈13 ppm/°C nella direzione X, 11 ppm/°C nella direzione Y e 16 ppm/°C nella direzione Z, garantiscono la stabilità dimensionale, essenziale nelle applicazioni soggette a ciclo termico.la sua conduttività termica di 0.95 W/mK aiuta a dissipare efficacemente il calore, migliorando la longevità e l'affidabilità del PCB.

Resistenza all'umidità
Il RO3010 presenta un tasso di assorbimento dell'umidità di appena lo 0,05%, garantendo che la scheda rimanga stabile e affidabile anche in ambienti umidi.Questa caratteristica è particolarmente importante per applicazioni in ambienti esterni o aree con condizioni ambientali variabili..

Vantaggi dell'uso del Rogers RO3010

Stabilità dimensionale
Il coefficiente di espansione corrispondente del RO3010 al rame contribuisce alla sua stabilità dimensionale.,garantire che le prestazioni del circuito rimangano costanti.

Risparmio economico
Rogers RO3010 ha un prezzo competitivo, rendendolo una scelta economica per i processi di produzione in serie.Questa convenienza consente ai produttori di produrre PCB di alta qualità senza superare i vincoli di bilancio, rendendola accessibile sia per grandi che per piccoli progetti.

Flessibilità per i progetti a più strati
L'RO3010 è adatto per i disegni di schede a più strati, dando agli ingegneri la flessibilità di creare disegni di circuiti complessi che soddisfino le esigenze dell'elettronica moderna.Questa capacità è particolarmente utile nelle applicazioni in cui lo spazio è limitatoLa miniaturizzazione è una priorità.

Specifiche tecniche

PCB stackup: PCB rigidi a due strati


Strato di rame 1: 35 μm
Rogers RO3010 Substrato: 50 mil (1,27 mm)
Strato di rame 2: 35 μm

Dimensioni della tavola: 85 mm x 57 mm, +/- 0,15 mm
Traccia/spazio minimo: 4/4 mils
Dimensione minima del foro: 0,3 mm
Spessore del pannello finito: 1,4 mm
Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni
Via Spessore di rivestimento: 20 μm
Finitura superficiale: oro per immersione
Filtro di seta: nessuno su entrambi i lati
Maschera di saldatura: nessuna su entrambi i lati
Per le viti M6:
Assicurazione della qualità: prova elettrica al 100% prima della spedizione

Applicazioni del PCB Rogers RO3010

La versatilità del PCB Rogers RO3010 lo rende adatto a una vasta gamma di applicazioni ad alte prestazioni, tra cui:

Applicazioni radar automobilistiche: essenziali per i sistemi avanzati di assistenza alla guida (ADAS) in cui un'affidabile elaborazione del segnale è fondamentale.

Antenne GPS: supportano capacità di posizionamento e navigazione precise in vari dispositivi.

Sistemi di telecomunicazione cellulare: ideale per amplificatori di potenza e antenne, che facilitano una comunicazione robusta nei dispositivi mobili.

Antenne patch: Perfette per le comunicazioni wireless, offrendo disegni compatti con elevata efficienza.

Sateliti di trasmissione diretta: supporto alle operazioni ad alta frequenza per una comunicazione satellitare efficiente.

Data Link on Cable Systems: miglioramento della connettività e dell'affidabilità della trasmissione dei dati nelle reti via cavo.

Lettori di contatori remoti: consentono una raccolta e un monitoraggio wireless efficienti dei dati.

Power Backplanes: supportano configurazioni multilivello ad alta densità per la distribuzione di energia in sistemi complessi.

Conclusioni
Il Rogers RO3010 PCB è un significativo progresso nel campo dei materiali per circuiti stampati, offrendo una miscela di alte prestazioni, convenienza,e versatilità che soddisfa le richieste dell' elettronica modernaLe sue proprietà dielettriche superiori, la sua stabilità termica e la sua resistenza all'umidità la rendono una scelta ideale per ingegneri e produttori di diversi settori.

Per ulteriori informazioni o per scoprire come la Rogers RO3010 può migliorare i vostri progetti, si prega di contattare il nostro team di vendita o visitare il nostro sito web.Abbracciate il futuro della progettazione di circuiti con il Rogers RO3010 PCB – il vostro partner per l'innovazione e l'affidabilità.
