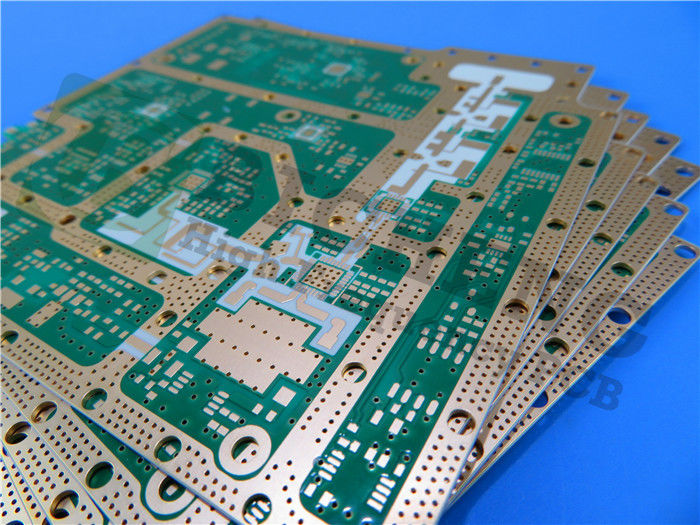

Rogers RO3203 PCB 20 mil verde Maschera di saldatura Immersione Stagno

Il Rogers RO3203 PCB rappresenta l'ultimo progresso nei materiali per circuiti ad alta frequenza, specificamente progettati per prestazioni elettriche eccezionali e stabilità meccanica.Fabbricazione a partire da laminati di ceramica rinforzati con fibra di vetro, il RO3203 si basa sull'eredità della serie RO3000, caratterizzata da una migliore stabilità meccanica, con una costante dielettrica di 3,02 e un basso fattore di dissipazione di 0.0016, questo materiale estende la gamma di frequenze operative oltre i 40 GHz, rendendolo una scelta ideale per una varietà di applicazioni impegnative.

Caratteristiche chiave
Il PCB Rogers RO3203 è progettato con diverse caratteristiche che migliorano le sue prestazioni e la sua usabilità:

Performance ad alta frequenza: la costante dielettrica di 3,02 ± 0,04 a 10 GHz garantisce un'integrità del segnale affidabile.

Basso fattore di dissipazione: con un fattore di dissipazione di 0,0016 a 10 GHz, riduce al minimo le perdite di energia, supportando applicazioni ad alta frequenza.

Stabilità termica: il materiale può resistere a temperature superiori a 500°C, rendendolo adatto a una vasta gamma di ambienti.

Conduttività termica: a 0,87 W/mK, gestisce efficacemente la dissipazione del calore, che è cruciale per i circuiti ad alte prestazioni.

Coefficiente di espansione termica: la bassa CTE (X: 13 ppm/°C, Y: 13 ppm/°C, Z: 58 ppm/°C) abbinata al rame garantisce prestazioni affidabili nei progetti ibridi di pannelli epossidici a più strati.

Compatibilità con i processi privi di piombo: conforme agli standard ambientali, tra cui un indice di infiammabilità 94V-0, che lo rende adatto ai moderni processi di produzione.

Benefici
Il PCB RO3203 offre numerosi vantaggi che lo rendono ideale per applicazioni ad alta frequenza:

Maggiore rigidità: il rinforzo in vetro tessuto migliora la rigidità, facilitando la manipolazione durante l'assemblaggio e la produzione.

Prestazioni uniformi: fornisce prestazioni elettriche e meccaniche coerenti, rendendolo perfetto per strutture complesse a più strati.

Basse perdite dielettriche: questa caratteristica supporta applicazioni ad alta frequenza superiori a 20 GHz, garantendo una trasmissione ottimale del segnale.

Eccellente stabilità dimensionale: grazie alla sua stabilità, è possibile ottenere elevati rendimenti di produzione, che lo rendono una scelta affidabile per la produzione su larga scala.

Redditività: il RO3203 ha un prezzo competitivo, rendendolo un'opzione economica per la produzione in serie.

Specifiche tecniche

Il PCB Rogers RO3203 è dotato di un impianto rigido a due strati, progettato per prestazioni ottimali:

Strato di rame 1: 35 μm

RO3203 Substrato: 20 mil (0,508 mm)

Strato di rame 2: 35 μm

Le dimensioni del pannello finito sono di 65,78 mm x 37,48 mm, con uno spessore totale di 0,6 mm. Supporta una traccia minima e uno spazio di 5/5 mil e ha una dimensione minima del foro di 0,4 mm.Il peso del rame finito sugli strati esterni è di 1 oz (1.4 mil), e la finitura superficiale è in stagno di immersione.

Il Rogers RO3203 PCB è adatto a una vasta gamma di applicazioni, tra cui sistemi di prevenzione delle collisioni automobilistiche, antenne GPS, sistemi di telecomunicazioni wireless, antenne a microstrip patch,satelliti di trasmissione direttaLa sua versatilità e le sue elevate prestazioni la rendono un'utilità inestimabile in vari settori.comprese le industrie automobilistiche e le telecomunicazioni.

Per ulteriori informazioni o per effettuare un ordine, si prega di contattare il nostro team di vendita o visitare il nostro sito web.
