Il Rogers RO3210 PCB è un materiale di circuito ad alta frequenza di ultima generazione specificamente progettato per prestazioni elettriche eccezionali e maggiore stabilità meccanica.Questo prodotto innovativo è realizzato con laminati di ceramica rinforzati con fibra di vetro, fornendo una combinazione unica di liscezza e rigidità della superficie.I laminati RO3210 combinano i vantaggi del PTFE non tessuto per tolleranze di incisione delle linee più sottili con l'integrità strutturale del PTFE tessuto in vetro, che li rende ideali per circuiti stampati ad alte prestazioni.
Caratteristiche chiave
Il RO3210 vanta una varietà di caratteristiche impressionanti:
- Costante dielettrica (Dk): 10,2 ± 0.5, ottimizzato per applicazioni ad alta frequenza.
- Fattore di dissipazione: 0,0027 a 10 GHz, garantendo una minima perdita di energia.
- Coefficiente di espansione termica: corrispondente al rame, con valori di 13 ppm/°C nell'asse X e Y e 34 ppm/°C nell'asse Z.
- Temperatura di decomposizione (Td): 500 °C, fornendo stabilità termica in condizioni di alta temperatura.
- Conduttività termica: 0,81 W/mK, che facilita una efficace dissipazione del calore.
- Indice di infiammabilità: V0 secondo la norma UL 94, garantendo la sicurezza in varie applicazioni.
| Immobili |
RO3210 |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
10.2±0.5 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
10.8 |
Z |
|
da 8 GHz a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione,tanδ |
0.0027 |
Z |
|
10 GHz 23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
- 459 |
Z |
ppm/°C |
10 GHz 0°Cfino a 100°C |
IPC-TM-650 2.5.5.5 |
| Stabilità dimensionale |
0.8 |
X, Y |
mm/m |
COND A |
ASTM D257 |
| Resistenza al volume |
103 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistenza superficiale |
103 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Modulo di trazione |
579
517 |
MD
CMD |
kpsi |
23°C |
ASTM D 638 |
| Assorbimento dell'acqua |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calore specifico |
0.79 |
|
j/g/k |
|
Calcolato |
| Conduttività termica |
0.81 |
|
W/M/K |
80°C |
ASTM C518 |
Coefficiente di espansione termica
(-55 a 288°C) |
13
34
|
X,Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Densità |
3 |
|
gm/cm3 |
|
|
| Forza della buccia di rame |
11 |
|
pi |
1 oz, EDC dopo saldatura galleggiante |
IPC-TM 2.4.8 |
| Infiammabilità |
V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Benefici
Il PCB Rogers RO3210 offre numerosi vantaggi:
- Maggiore rigidità: il rinforzo in vetro tessuto aumenta la rigidità, facilitando la manipolazione durante l'assemblaggio.
- prestazioni uniformi: fornisce proprietà elettriche e meccaniche coerenti, ideali per strutture complesse ad alta frequenza a più strati.
- Basso coefficiente di espansione: i coefficienti di espansione in piano sono abbinati al rame, rendendolo adatto a progetti ibridi e ad assemblaggi affidabili montati in superficie.
- Stabilità dimensionale: un'eccellente stabilità garantisce elevati rendimenti di produzione, riducendo gli sprechi e aumentando l'efficienza.
- Lissità superficiale: permette tolleranze di incisione su linee più sottili, migliorando la flessibilità e la precisione del progetto.
Specifiche tecniche

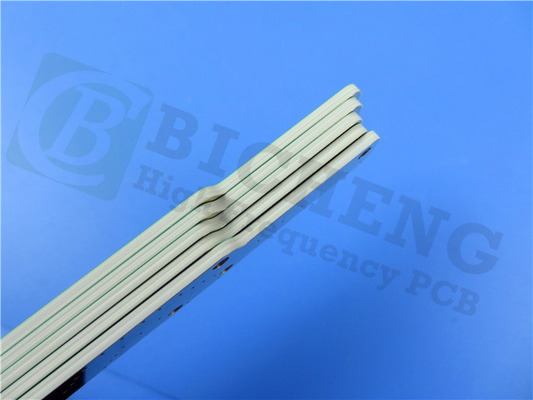

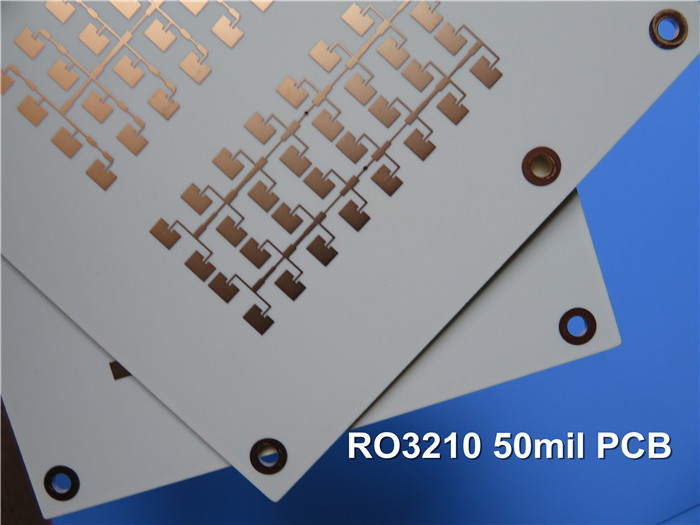

Il PCB Rogers RO3210 è dotato di un impianto rigido a due strati:
- Strato di rame 1: 35 μm
- RO3210 Core: 1,27 mm (50 mil)
- Strato di rame 2: 35 μm
Le dimensioni della scheda sono di 197,5 mm x 77,3 mm, con uno spessore totale di 1,4 mm. Il PCB supporta una traccia/spazio minima di 4/7 mil e una dimensione minima del foro di 0,4 mm.Ogni tavola è sottoposta a 100% di test elettrici prima della spedizione per garantire la qualità e l'affidabilità.
Il Rogers RO3210 PCB è adatto per una varietà di applicazioni, tra cui sistemi di prevenzione delle collisioni automobilistiche, antenne GPS, sistemi di telecomunicazione wireless, antenne a microstrip patch,satelliti di trasmissione diretta, collegamenti dati nei sistemi via cavo, lettori di contatori remoti, backplanes di potenza, LMDS e banda larga wireless e infrastrutture di stazioni base.La sua versatilità e le sue elevate prestazioni lo rendono una risorsa inestimabile in vari settori.
In conclusione, il PCB Rogers RO3210 combina una tecnologia di materiali innovativa con soluzioni di produzione convenienti,rendendolo una scelta eccellente per ingegneri e produttori che cercanoPer ulteriori informazioni o per effettuare un ordine, si prega di contattare il nostro team di vendita o visitare il nostro sito web.Prova l'affidabilità e l'efficienza del PCB Rogers RO3210 nel tuo prossimo progetto.
