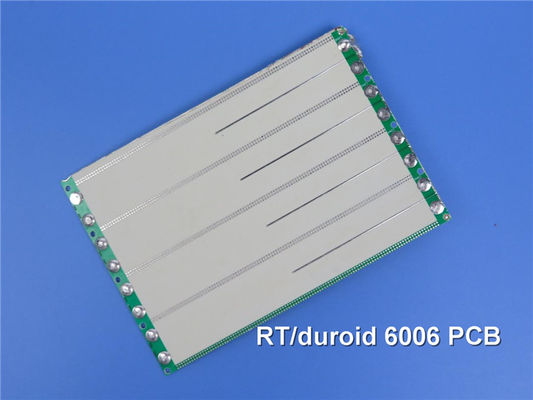

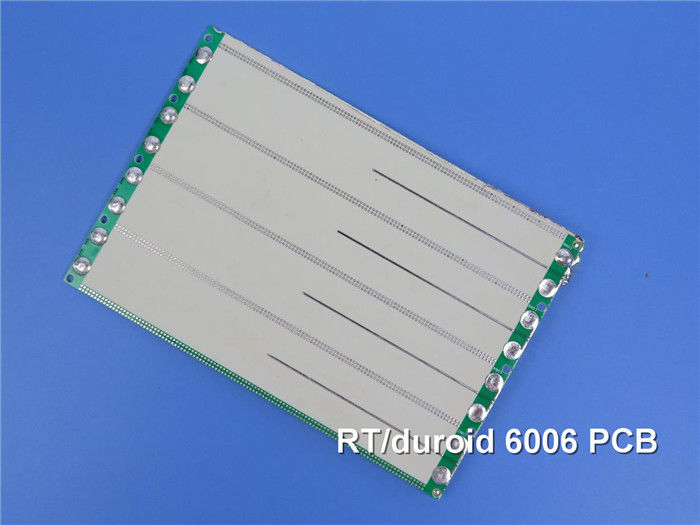

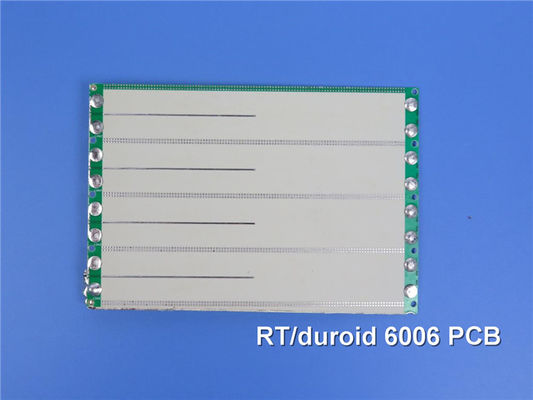

Introduzione di un nuovo PCB basato sul substrato RT/Duroid 6006.questo PCB offre proprietà dielettriche eccezionaliLa sua costruzione robusta e le sue caratteristiche affidabili sono su misura per applicazioni che operano a banda X o inferiore.

Caratteristiche chiave

- Composizione del materiale: realizzato con Rogers RT/Duroid 6006 compositi ceramici-PTFE.
- Costante dielettrica (Dk): 6,15 ± 0,15 a 10 GHz/23°C per prestazioni superiori del circuito.
- Fattore di dissipazione: basse perdite con un fattore di dissipazione di 0,0027 a 10 GHz/23°C, garantendo l'efficienza.
- Stabilità termica: temperatura di degradazione termica superiore a 500 °C (TGA).
- Resistenza all'umidità: assorbimento di umidità estremamente basso allo 0,05%, migliorando l'affidabilità.
- Coefficiente di espansione termica (CTE): asse X: 47 ppm/°C, asse Y: 34 ppm/°C, asse Z: 117 ppm/°C per la stabilità dimensionale.
- Foglio di rame: rivestito con foglio di rame elettrodeposito trattato standard e inverso.

Benefici

- Riduzione delle dimensioni del circuito: una costante dielettrica elevata consente di progettare circuiti più piccoli.
- Prestazioni a bassa perdita: ottimizzate per applicazioni a banda X, riducendo al minimo la perdita di segnale.
- Prestazioni ripetibili: il controllo rigoroso di εr e spessore garantisce la coerenza tra le produzioni.
- Affidabilità: caratterizzato da affidabili fori di rivestimento per i disegni a più strati.

PSpecifiche CB

Accoppiamento: PCB rigidi a due strati

Strato di rame 1: 35 μm

NT2 diametro

Strato di rame 2: 35 μm

Le dimensioni del pannello sono di 161,42 mm x 63,57 mm (± 0,15 mm), con una traccia minima di 4/6 mil/spazio e una dimensione minima del foro di 0,4 mm. Lo spessore del pannello finito è di 0,4 mm,con un peso di rame finito di 1 oz (1.4 mils) sugli strati esterni, garantendo durata e robustezza nelle prestazioni.

Assicurazione della qualità

Ogni PCB RT/Duroid 6006 subisce rigorosi test elettrici al 100% prima della spedizione, garantendo che ogni unità soddisfi i più elevati standard di qualità.Questo impegno per la qualità dà ai clienti tranquillità, sapendo di ricevere un prodotto che è stato accuratamente controllato per le sue prestazioni.

Applicazioni
Il PCB RT/Duroid 6006 è versatile e può essere utilizzato in varie applicazioni, tra cui:

Antenne patch: ideali per antenne compatte che richiedono elevate prestazioni.

Sistemi di comunicazione satellitare: perfetti per l'ambiente esigente della tecnologia satellitare.

Amplificatori di potenza: supporta applicazioni ad alta frequenza senza perdite di segnale significative.

Sistemi di prevenzione delle collisioni degli aeromobili: forniscono l'affidabilità necessaria nelle applicazioni aerospaziali critiche.

Sistemi di avviso radar a terra: essenziali per i sistemi che richiedono un'elevata affidabilità e prestazioni.
