MOQ: | 1pc |
prezzo: | USD9.99-99.99/PCS |
Imballaggio standard: | Sacchetti aspirapolvere+Cartoni |
Periodo di consegna: | 8-9 giorni lavorativi |
Metodo di pagamento: | T/T |
Capacità di approvvigionamento: | 5000 PCS al mese |

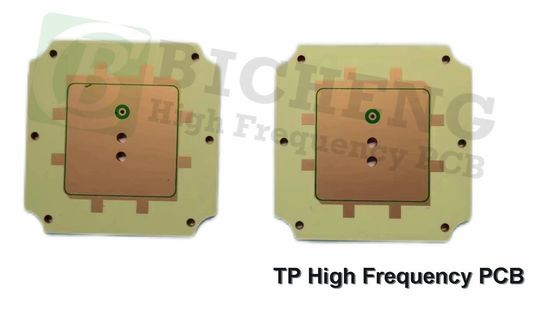

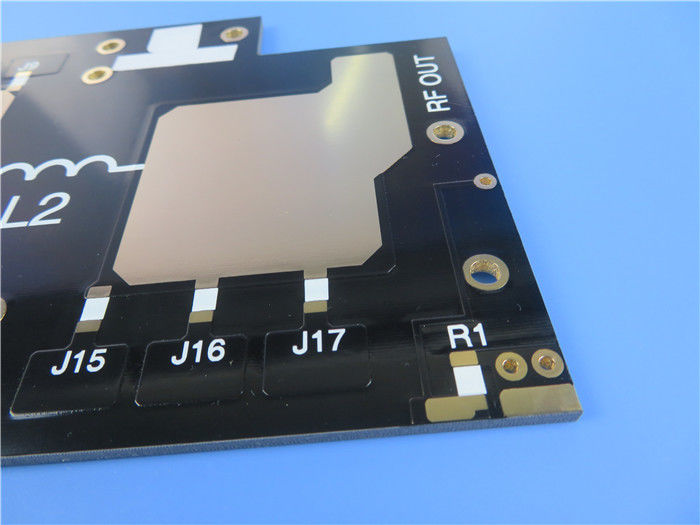

Introduzione del PCB TP Wangling, una rivoluzionaria scheda di circuiti termoplastici ad alta frequenza progettata per soddisfare le esigenze delle moderne applicazioni elettroniche.Utilizzando un composito unico di ceramica e resina di ossido di polifenilene (PPO), il materiale TP offre prestazioni dielettriche eccezionali eliminando la necessità di rinforzo in fibra di vetro.rendendolo una scelta ideale per una vasta gamma di applicazioni, incluse antenne GPS, sistemi missilistici, fusibili e antenne miniaturizzate.
Caratteristiche chiave
Il PCB Wangling TP vanta una costante dielettrica versatile che può essere adattata da 3 a 25, a seconda dei requisiti del circuito.Questa flessibilità consente agli ingegneri di ottenere prestazioni stabili in varie applicazioni, con costanti dielettriche comuni tra cui 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2In particolare, la perdita dielettrica rimane bassa, con variazioni minime anche a frequenze fino a 10 GHz, garantendo un'integrità del segnale affidabile.
Progettato per ambienti estremi, il materiale TP presenta un intervallo di temperatura di funzionamento a lungo termine da -100°C a +150°C.occorre fare attenzione a temperature superiori a 180°C, in quanto possono verificarsi deformazioni e sbucciature della lamina di rame, che possono influenzare le prestazioni elettriche.
Disponibile con uno spessore minimo di 0,5 mm, il PCB TP Wangling può essere personalizzato in vari spessori per soddisfare esigenze specifiche di progettazione.È anche resistente alle radiazioni e presenta proprietà di bassa emissione di gasL'adesione tra il foglio di rame e il dielettrico è più affidabile dei tradizionali substrati ceramici con rivestimento a vuoto,miglioramento della durata complessiva.
Nome | Condizione di prova | Unità | Valore |
Densità | Stato normale | g/cm3 | 1.0~2.9 |
Assorbimento di umidità | Immersione in acqua distillata a 20 ± 2 °C per 24 ore | % | ≤ 0.02 |
Resistenza alla buccia | In stato normale | N/cm | ≥ 6 |
In un ambiente di umidità e temperatura alternate: | N/cm | ≥ 4 | |
Temperatura di funzionamento | Apparecchiature per la produzione di energia elettrica | °C | -100 ̊+150 ̊ (la temperatura di lavorazione non deve superare i 200°C) |
Conduttività termica | -55°C a 288°C | W / m / k | 0.6 |
CTE | Aumento della temperatura di 96°C all'ora | < 6 × 10- 5 | |
Fattore di riduzione | 2 ore in acqua bollente | % | 0.0004 |
Resistenza superficiale | 500V di corrente continua in stato normale | M.Ω | ≥ 1 × 107 |
500V DC umidità e temperatura costanti | M.Ω | ≥ 1 × 105 | |
Resistenza al volume | Stato normale | MΩ.cm | ≥ 1 × 109 |
Umidità e temperatura costanti | ≥ 1 × 106 | ||
Resistenza dielettrica superficiale | Stato normale | Kv/mm | ≥ 1.5 |
Umidità e temperatura costanti | ≥ 1.2 | ||
Costante dielettrica | 10 GHz | εr | 3- Sei, nove.6, 10.2, 10.5, 11, 16, 20, 22 ((± 2%) ((DK può essere personalizzato) |
Fattore di dissipazione | 10 GHz | Tgδ(εr 3-11) | ≤ 1 × 10-3 |
Tgδ ((εr 12-22) | ≤ 1,5 × 10-3 |

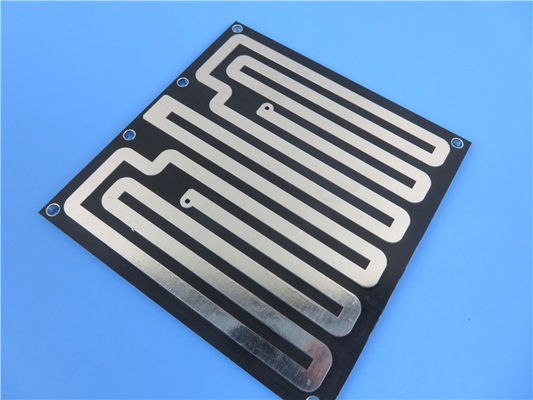

Specificativi dei PCB
L'accumulo di PCB rigidi a due strati è costituito da:
- Strato di rame 1: 35 μm
- TP440 Core: 0,8 mm
- Strato di rame 2: 35 μm
Con dimensioni di scheda di 33,12 mm x 42,5 mm (± 0,15 mm), il PCB è compatto ma in grado di gestire disegni complessi.facilitando complessi layout di circuitiLo spessore del cartone finito è di 0,9 mm, con un peso di rame finito di 1 oz (1,4 mil) sugli strati esterni.
Assicurazione della qualità
Ogni PCB subisce rigorosi test elettrici al 100% prima della spedizione, assicurandosi che ogni unità soddisfi i più alti standard qualitativi.fornendo un'eccellente saldabilità e resistenza alla corrosioneIn particolare, non vi è alcuna vetrina di seta o maschera di saldatura in alto o in basso, offrendo un design pulito e preciso.
Applicazioni
Il PCB TP Wangling è versatile e adatto a una varietà di applicazioni ad alta frequenza, tra cui:
- Antenne GPS, ideali per un precisione di localizzazione.
- Sistemi a lancio missilistico: progettati per l'affidabilità nelle applicazioni critiche di difesa.
- Fusibili: progettati per prestazioni affidabili in condizioni estreme.
- Antenne miniaturizzate: perfette per dispositivi compatti che richiedono elevate prestazioni.
Conclusioni
Il PCB TP di Wangling rappresenta un significativo progresso nella tecnologia dei circuiti a alta frequenza.e prestazioni robuste lo rendono una scelta eccellente per ingegneri e progettisti che cercano di spingere i confini delle applicazioni elettronicheChe si tratti di sviluppare sofisticati sistemi GPS o tecnologie militari all'avanguardia,Il PCB Wangling TP offre l'affidabilità e le prestazioni essenziali per il successo nel panorama competitivo di oggi.
