1.6mm 370HR PCB 6 strati circuiti di controllo dell'impedenza

Introduzione del PCB ISOLA 370HR, una soluzione all'avanguardia progettata per applicazioni multilivello ad alte prestazioni.Progettato con un sistema di resina epossidica multifunzionale FR-4 a 180°C Tg brevettato da Polyclad, i laminati e i prepregs 370HR eccellono per prestazioni termiche e affidabilità, rendendoli la scelta ideale per ambienti esigenti.

Introduzione alla norma ISOLA 370HR

L'ISOLA 370HR è progettato specificamente per applicazioni per PCB multilivello in cui le prestazioni termiche e l'affidabilità sono fondamentali.Utilizzo di un sistema di resina epossidica multifunzionale FR-4 a 180°C Tg brevettato da Polyclad, questo PCB è adatto per ambienti elettronici complessi e impegnativi.che aumenta significativamente la resistenza del filamento anodico conduttivo (CAF), un fattore fondamentale per garantire l'integrità operativa a lungo termine.

Proprietà e attributi chiave

1Performance termica

Una delle caratteristiche più importanti dell'ISOLA 370HR è la sua temperatura di transizione del vetro (Tg) di 180°C.Questo elevato valore di Tg assicura che il PCB possa funzionare in modo efficiente a temperature elevate senza compromettere la sua integrità strutturale. Con una conduttività termica di 0,4 W/MK, gli utenti possono aspettarsi una dissipazione termica ottimale, riducendo il rischio di surriscaldamento nelle applicazioni ad alta densità.

2. Resilienza meccanica e chimica

L'ISOLA 370HR presenta proprietà meccaniche eccezionali, tra cui un basso coefficiente di espansione termica (CTE), che misura quanto un materiale si espande con i cambiamenti di temperatura.Con un pre-Tg CTE di 45 ppm/°C nell'asse Z e 13/14 ppm/°C nell'asse X/YInoltre, il PCB presenta un'impressionante assorbimento dell'umidità di solo 0,15%,miglioramento della sua affidabilità in ambienti umidi.

3Performance elettrica

Le proprietà dielettriche dell'ISOLA 370HR sono adattate per applicazioni ad alta frequenza, con una costante dielettrica (DK) di 3,92 a 5 GHz e una tangente di perdita (Df) di 0,025 alla stessa frequenza.,garantire una perdita minima di segnale e prestazioni ottimali nei dispositivi di comunicazione e in altre applicazioni ad alta velocità.

4Norme di infiammabilità e sicurezza

La sicurezza è una preoccupazione fondamentale nella produzione di PCB.indicando la sua resistenza all'accensione e la sua capacità di autoestinguersi in caso di incendioQuesto attributo è particolarmente importante per le applicazioni nei settori automobilistico, medico e aerospaziale.

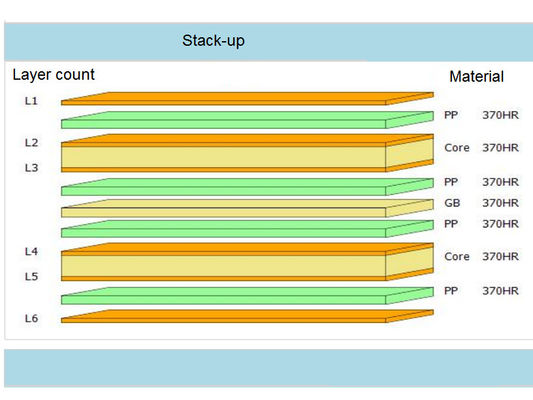

Impilazione e costruzione di PCB
Questo PCB ISOLA 370HR è dotato di uno stackup a 6 strati con uno spessore totale di 1,6 mm, che garantisce un'integrità ottimale del segnale e una distribuzione di potenza.Sotto) e due strati piani (GND e PWR)Il peso del rame finito è di 1,4 ml per gli strati interni e esterni e la finitura superficiale è ENIG, fornendo un'eccellente solderabilità e resistenza alla corrosione.

Accuratezza dimensionale
Le dimensioni della scheda sono di 40 mm x 55 mm, con una tolleranza di +/- 0,15 mm. Supporta una traccia/spazio minima di 4/4 mil e una dimensione minima del foro di 0,2 mm.Queste misurazioni precise garantiscono prestazioni affidabili in applicazioni elettroniche complesse.

Applicazioni tipiche

L'ISOLA 370HR non è solo un risultato tecnico; è una soluzione versatile che trova applicazioni in vari settori, tra cui:

- Computing, storage e periferiche: ideale per componenti di computer ad alte prestazioni che richiedono una gestione termica affidabile.


- Consumer Electronics: Perfetto per dispositivi che richiedono disegni compatti con elevata affidabilità termica.


- Rete e comunicazioni: supporta la trasmissione di dati ad alta velocità con minime perdite di segnale.


- Medicina, industria e strumentazione: garantisce sicurezza e affidabilità nelle applicazioni critiche.


- Automotive e trasporti: soddisfa rigorosi standard di sicurezza fornendo prestazioni costanti.


- Aerospaziale e Difesa: costruito per resistere a condizioni estreme mantenendo l'integrità operativa.

Conclusioni

Il PCB ISOLA 370HR è una potente soluzione per ingegneri e progettisti che cercano un PCB ad alte prestazioni, affidabile ed efficiente per le loro applicazioni.resistenza meccanicaPer coloro che desiderano migliorare i loro progetti elettronici, l'ISOLA 370HR è la scelta ideale.garantire che i vostri prodotti possano funzionare nelle condizioni più esigenti.
