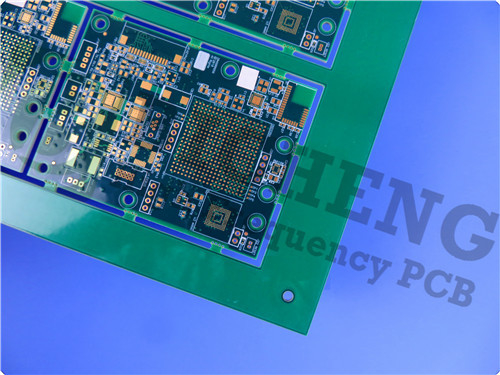

IT-180A PCB a 4 strati 1.6 mm Verde Soldermask Immersion Gold

Introduzione del PCB IT-180ATC
L'IT-180ATC è un laminato epossidico multifunzionale riempito ad alta Tg (175°C) progettato per applicazioni elettroniche avanzate.Con la sua eccezionale affidabilità termica e resistenza ai filamenti anodici conduttivi (CAF), il laminato IT-180ATC è adatto ad ambienti impegnativi, tra cui quelli dell'automotive, delle telecomunicazioni e dei sistemi di archiviazione dei dati.rendendolo una scelta versatile per le esigenze di produzione moderna.

Principali vantaggi del materiale

1. Alta temperatura di transizione del vetro (Tg): con un Tg di 175°C, l'IT-180ATC può mantenere la sua integrità strutturale e le sue proprietà elettriche in ambienti ad alta temperatura,rendendolo ideale per le unità di controllo del motore automobilistico (ECU) e altre applicazioni impegnative.

2. Compatibilità dei processi senza piombo: l'IT-180ATC è progettato per resistere a processi di assemblaggio senza piombo fino a 260 °C, rendendolo conforme agli standard di produzione contemporanei.

3. Eccellenti proprietà di espansione termica: il PCB presenta un basso coefficiente di espansione termica (CTE), con valori dell'asse X di 11-13 ppm/°C e valori dell'asse Y di 13-15 ppm/°C,garantire la stabilità dimensionale durante il ciclo termico.

4. Resistenza al CAF: il materiale mostra un'eccellente resistenza al CAF, che è cruciale per mantenere l'affidabilità in ambienti umidi in cui possono formarsi percorsi conduttivi.

Specifiche tecniche

Il PCB IT-180ATC è stato progettato meticolosamente per soddisfare rigorosi standard di prestazioni.

- Costante dielettrica (DK): 4,4 a 1 GHz e 4,5 a 1 MHz, a supporto di un'efficace integrità del segnale.
- Fattore di dissipazione (Df): 0,014 a 1 MHz e 0,015 a 1 GHz, indicando una minima perdita di energia durante il funzionamento.
- Resistenza all'umidità: con un tasso di assorbimento dell'umidità di solo lo 0,1%, l'IT-180ATC è resistente a varie condizioni ambientali.
- Indice di infiammabilità: il materiale è conforme alle norme UL94-V0, garantendo il rispetto dei requisiti di sicurezza nelle applicazioni critiche.

Edilizia

Il PCB IT-180ATC presenta una robusta costruzione rigida a 4 strati, composta da:

- Strati di rame: quattro strati di rame di 0,035 mm forniscono un'eccellente conducibilità.
- Materiale di base: un nucleo IT-180ATC di 1,03 mm, inserito tra strati di prepreg, contribuisce alle sue prestazioni termiche ed elettriche.
- Spessore della scheda finita: 1,6 mm, fornendo una solida base per i componenti elettronici.
- Dimensioni della scheda: 130 mm x 175 mm, con tolleranza di +/- 0,15 mm, che consente la precisione di progetti complessi.

Assicurazione della qualità

Prima della spedizione, ogni PCB subisce un rigoroso test elettrico al 100%, garantendo la conformità agli standard di qualità IPC-Classe-2.Questo processo meticoloso garantisce che ciascuna scheda soddisfi le aspettative di alte prestazioni, infondendo fiducia nei nostri clienti.

Applicazioni
Il PCB IT-180ATC è ideale per una varietà di applicazioni, tra cui:

ECU della sala motori
Piani di fondo per la trasmissione dei dati
Sistemi di archiviazione dei dati
Server e apparecchiature di rete
Dispositivi di telecomunicazione

Conclusioni

Il PCB IT-180ATC rappresenta un notevole progresso nella tecnologia del laminato, offrendo caratteristiche prestazionali ineguagliabili che soddisfano le esigenze delle moderne applicazioni elettroniche.eccellenti proprietà termiche, e una costruzione robusta, l'IT-180ATC è pronto a rispondere alle sfide affrontate da ingegneri e progettisti in vari settori.

Con l'evoluzione del panorama elettronico, il PCB IT-180ATC è pronto a supportare l'innovazione e l'affidabilità in ambienti ad alta domanda.Per ulteriori informazioni su come l'IT-180ATC può migliorare i vostri progettiSiamo impegnati a fornire prodotti di altissima qualità.
