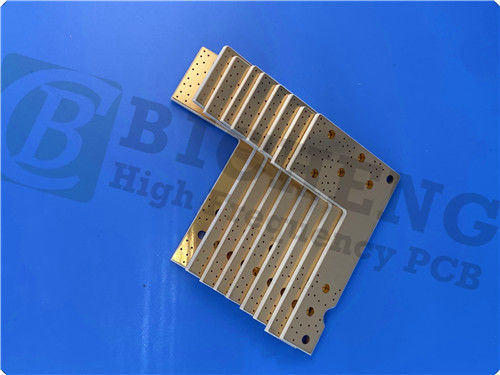

8mil RO4003C PCB doppio strato immersione circuiti d'argento

Il PCB Rogers RO4003C è una soluzione innovativa che combina le prestazioni elettriche superiori di PTFE/vetro tessuto con la fabbricabilità di epossidi/vetro.Questo laminato versatile è progettato per applicazioni che richiedono un'eccezionale affidabilità, che lo rende un punto di svolta nei settori delle RF e delle microonde.

Caratteristiche chiave di Rogers RO4003C

Prestazioni elettriche superiori

Una delle caratteristiche di spicco del Rogers RO4003C è la sua costante dielettrica (Dk), misurata a 3,38 ± 0,05 a 10 GHz.Questo controllo rigoroso della costante dielettrica è cruciale per mantenere l'integrità del segnale nelle applicazioni ad alta frequenzaInoltre, il PCB vanta un fattore di dissipazione di 0,0027 a 10 GHz, garantendo una perdita minima di segnale e prestazioni ottimali.

Stabilità termica

Il RO4003C eccelle nelle prestazioni termiche, con una temperatura di decomposizione termica (Tg) superiore a 280 °C (536 °F).Questa stabilità consente al materiale di mantenere le sue proprietà in un'ampia gamma di temperature di lavorazione, che lo rende ideale per ambienti impegnativi.Il coefficiente termico della costante dielettrica di +40 ppm/°C indica che il materiale può mantenere le sue prestazioni elettriche anche sotto stress termico.

Coefficiente di espansione termica (CTE)

Uno dei vantaggi critici del Rogers RO4003C è la sua CTE, che è strettamente allineata a quella del rame.particolarmente importante nelle schede multistrato che incorporano materiali dielettrici mistiIl basso CTE dell'asse Z di 46 ppm/°C garantisce una qualità affidabile dei fori, anche in condizioni termiche estreme.

Resistenza all'umidità

Con un basso tasso di assorbimento dell'umidità dello 0,06%, il Rogers RO4003C è progettato per funzionare bene in varie condizioni ambientali.Questa caratteristica è particolarmente utile per applicazioni in ambiente umido o a temperatura variabile, fornendo agli ingegneri tranquillità riguardo alla durata e all'affidabilità dei loro progetti.

Strato di accumulo

Questo PCB è configurato come un PCB rigido a due strati, con:


- Strato di rame 1: 35 μm
- Rogers 4003C Core: 8 millimetri
- Strato di rame 2: 35 μm

Costruzione dettagliata

Le dimensioni di questa scheda sono di 117,04 mm x 67,11 mm (1 pezzo, ± 0,15 mm), con una specifica minima traccia/spazio di 4/4 mil e una dimensione minima di foro di 0,3 mm. Lo spessore della scheda finita è 0.3 mm, e il peso del rame sugli strati esterni è fissato a 1 oz (1,4 mil).

Specifiche aggiuntive

- Spessore di rivestimento: 20 μm
- Finitura superficiale: argento immersivo
- Top Silkscreen: nero
- Silkscreen inferiore: nessuno
- Maschera di saldatura superiore: nessuna
- Maschera di saldatura inferiore: nessuna
- Prova elettrica: prova elettrica al 100% effettuata prima della spedizione

Vantaggi di Rogers RO4003C

Trattamento conveniente

Il Rogers RO4003C è progettato per essere lavorato come i materiali epossidici/vetrici standard, offrendo costi di produzione più bassi rispetto ai laminati a microonde convenzionali.Questa efficienza economica lo rende una scelta attraente per applicazioni di grande volume senza sacrificare la qualità o le prestazioni.

Ideale per le costruzioni in cartone a più strati

Le proprietà uniche del RO4003C lo rendono particolarmente adatto per le costruzioni in cartone a più strati (MLB).La sua stabilità dimensionale e il suo basso assorbimento dell'umidità aiutano a garantire che le tavole rimangano affidabili e funzionali nel tempo, anche in ambienti difficili.

Applicazioni tipiche

La versatilità del PCB Rogers RO4003C gli consente di essere utilizzato in una vasta gamma di applicazioni, tra cui:

- Le antenne delle stazioni base cellulari e gli amplificatori di potenza: miglioramento della connettività e della qualità del segnale nelle telecomunicazioni.


- Tag di identificazione RF: supporto per un tracciamento e un'identificazione efficienti in vari contesti.


- Radar e sensori automobilistici: miglioramento dei sistemi di sicurezza e di navigazione dei veicoli, fondamentali per i sistemi avanzati di assistenza alla guida (ADAS).


- LNB per satelliti di trasmissione diretta: garantire una ricezione di segnali di alta qualità per le comunicazioni satellitari.

Conclusioni

Il PCB Rogers RO4003C rappresenta un significativo progresso nella tecnologia dei PCB, offrendo una perfetta combinazione di prestazioni, affidabilità ed efficienza economica.,la sua stabilità termica e resistenza all'umidità, è in grado di soddisfare le richieste delle moderne applicazioni elettroniche.il Rogers RO4003C PCB è un componente indispensabile per ingegneri e progettisti che cercano di spingere i confini dell'innovazioneAbbracciate il futuro della progettazione di PCB con Rogers RO4003C e elevate i vostri progetti a nuove vette.
