Duroide 6035HTC PCB 10mil Circuiti d'argento a immersione

Introduzione a RT/Duroid 6035HTC
Rogers RT/Duroid 6035HTC è un materiale di circuito ad alta frequenza che combina compositi PTFE ricolmi di ceramica, rendendolo una scelta eccezionale per applicazioni RF e microonde ad alta potenza.Questo laminato vanta una conducibilità termica di quasi 2.4 volte quella dei prodotti RT/Duroid 6000 standard, garantendo un'eccellente stabilità termica a lungo termine in combinazione con fogli di rame (sia ED che trattati al contrario).Rogers' avanzato sistema di riempimento migliora la perforabilità, riducendo significativamente i costi di perforazione rispetto ai laminati tradizionali ad alta conduttività termica che utilizzano riempitivi di allumina.

Caratteristiche chiave
Costante dielettrica (DK): 3,5 ± 0,05 a 10 GHz/23°C.
Fattore di dissipazione: 0,0013 a 10 GHz/23°C.
Coefficiente termico della costante dielettrica: -66 ppm/°C.
Assorbimento dell'umidità: 0,06%.
Conduttività termica: 1,44 W/m/K a 80°C.
Coefficiente di espansione termica (CTE): 19 ppm/°C sia sull'asse X che sull'asse Y, 39 ppm/°C sull'asse Z.

Queste caratteristiche assicurano che il PCB RT/Duroid 6035HTC soddisfi le rigide esigenze dell'elettronica moderna, fornendo una piattaforma stabile per applicazioni ad alta frequenza.

Perché scegliere RT/Duroid 6035HTC?


Gestione termica eccellente:L'elevata conduttività termica consente una dissipazione termica superiore, con conseguente temperatura di funzionamento più fredda per applicazioni ad alta potenza.Ciò si traduce in una maggiore affidabilità e longevità per i componenti elettronici.


Impressionante prestazione dielettrica:Con un basso fattore di dissipazione, RT/Duroid 6035HTC riduce al minimo la perdita di inserimento, garantendo che i segnali rimangano forti e chiari anche a frequenze elevate.


Stabilità duratura:La combinazione di eccellenti proprietà termiche ed elettriche garantisce che questo PCB mantenga le sue prestazioni nel tempo, anche in condizioni difficili.

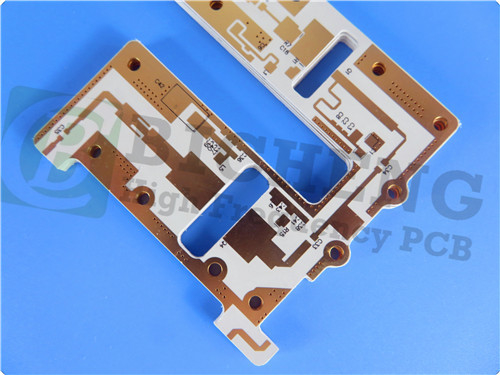

Dettagli della costruzione del PCB
Questo PCB rigido a 2 strati con uno specifico stackup: Copper Layer 1 a 35 μm, un nucleo RT/Duroid 6035HTC di 0,254 mm (10 mil), e Copper Layer 2 anche a 35 μm.Le specifiche di costruzione dettagliate includono dimensioni della scheda di 54 mm x 76 mm (± 0.15 mm), una traccia minima/spazio di 4/4 millimetri e una dimensione minima del foro di 0,2 mm. Lo spessore del pannello finito è di 0,3 mm, con un peso di rame finito di 1 oz (1,4 millimetri) per gli strati esterni.Anche il PCB è rigorosamente testato, con una prova elettrica al 100% effettuata prima della spedizione.

Opere d'arte e norme
Questo PCB è fornito con disegni Gerber RS-274-X e è conforme agli standard IPC-Class-2, garantendo alta qualità e affidabilità durante tutto il processo di produzione.

Disponibilità globale
Il PCB RT/Duroid 6035HTC è disponibile in tutto il mondo, rendendolo accessibile agli ingegneri e ai produttori di vari settori, migliorando le loro capacità di progettazione.

Applicazioni tipiche
La versatilità e l'affidabilità di RT/Duroid 6035HTC lo rendono ideale per una vasta gamma di applicazioni, tra cui:

Amplificatori RF e microonde ad alta potenza: essenziali per un'amplificazione efficace del segnale nei sistemi di comunicazione.


Amplificatori e accoppiatori di potenza: forniscono prestazioni stabili in ambienti RF esigenti.


Filtri e combinatori: consentono una gestione efficace del segnale in circuiti complessi.


Divisori di potenza: facilitano una distribuzione affidabile del segnale nelle applicazioni RF.

Conclusioni
Il PCB RT/Duroid 6035HTC è una soluzione trasformativa per applicazioni ad alta frequenza e ad alta potenza.RT tecnologia RT tecnologia RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione RT tecnologia dell'informazione, garantendo che i vostri progetti siano affidabili ed efficienti.
