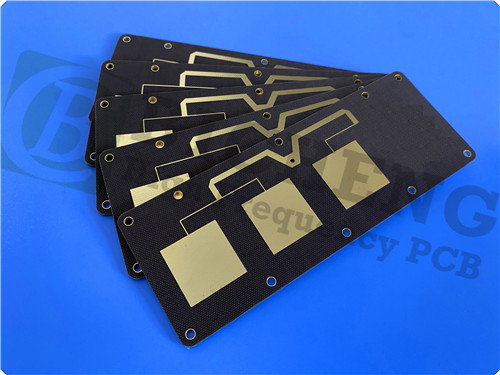

1 oz TLX-8 PCB Affidabile RF Soluzioni 2 strato

Il lancio del PCB TLX-8 segna un significativo progresso nelle applicazioni di antenne ad alto volume, in particolare nei settori dell'ingegneria RF e delle tecnologie a microonde.,Comprendo l'importanza di fornire soluzioni affidabili e robuste per ambienti impegnativi.e vantaggi del PCB TLX-8, evidenziando le sue caratteristiche in un mercato competitivo.

Introduzione al TLX-8

Il TLX-8 è realizzato con laminati in fibra di vetro PTFE, un materiale rinomato per le sue eccellenti prestazioni in una vasta gamma di applicazioni RF.Questo PCB è particolarmente vantaggioso per i disegni a microonde a basso numero di stratiIl TLX-8 è progettato per resistere a condizioni estreme, il che lo rende adatto per applicazioni che affrontano alti livelli di vibrazione,fluttuazioni di temperatura, e esposizione alle radiazioni.

Caratteristiche chiave del TLX-8

1. Durabilità in condizioni estreme: una delle caratteristiche più interessanti del TLX-8 è la sua resistenza.


- Vibrazione elevata: ideale per le schede di cablaggio stampate (PWB) utilizzate nei sistemi di lancio spaziale, in cui il sollevamento meccanico può causare un guasto.


- Temperature elevate: ideale per i moduli motori che incontrano un calore intenso durante il funzionamento.


- Resistenza alle radiazioni: conforme agli standard della NASA per materiali a bassa emissione di gas, che lo rendono adatto alle applicazioni aerospaziali.


- Applicazioni marittime: la sua robustezza contro ambienti marittimi difficili garantisce l'affidabilità delle antenne delle navi da guerra.


- Stabilità a temperatura: mantiene le prestazioni in un'ampia gamma di temperature, essenziale per i substrati dell'altimetro in volo.

2Proprietà elettriche eccezionali: il PCB TLX-8 eccelle nelle prestazioni elettriche, con:
- Costante dielettrica: misurata a 2,55 ± 0,04 a 10 GHz, garantendo un segnale costante.


- Fattore di dissipazione: un basso fattore di dissipazione di 0,0018 riduce al minimo la perdita di segnale, migliorando le prestazioni complessive del sistema.


- Resistenza superficiale e volumetrica: elevati valori di resistività contribuiscono alla sua efficacia in varie applicazioni.

3Stabilità meccanica e chimica: il PCB TLX-8 vanta:
- Assorbimento dell'umidità: un tasso di assorbimento dell'umidità di appena lo 0,02% che aumenta la durata e la longevità delle prestazioni.


- Classificazione di infiammabilità: con una classificazione UL 94 V0, soddisfa i severi criteri di sicurezza antincendio, garantendo la sua impiego in ambienti sensibili.

Costruzione e specifiche del PCB

Questo PCB è dotato di un impianto rigido a due strati, con dettagli di costruzione specifici che ne migliorano le prestazioni:

- Composizione dello strato:
- Strato di rame 1: 35 μm
- Taconic TLX-8 Core: 0,762 mm (30 mil)
- Strato di rame 2: 35 μm

- Dimensioni della scheda: 85 mm x 77 mm, con tolleranza di +/- 0,15 mm.
- Spessore finito: 0,8 mm, con un peso di rame finito di 1 oz per gli strati esterni.

Questa ingegneria accurata assicura che il PCB TLX-8 soddisfi le rigide richieste in varie applicazioni, dai sistemi radar alle apparecchiature di prova a microonde.

Applicazioni tipiche

Il PCB TLX-8 è progettato per un'ampia gamma di applicazioni nei settori RF e microonde:

- sistemi radar: la sua capacità di mantenere le prestazioni in ambienti ad alta vibrazione e temperatura lo rende ideale per la tecnologia radar.


- Comunicazioni mobili: con i suoi bassi valori PIM, il TLX-8 migliora l'affidabilità del segnale nelle applicazioni mobili.


- attrezzature di prova a microonde: la stabilità e le prestazioni di questo PCB sono fondamentali per una verifica e una misurazione accurate nelle tecnologie a microonde.


- Dispositivi di trasmissione: eccelle in accoppiatori, splitter, combinatori, amplificatori e antenne, contribuendo a una trasmissione efficiente del segnale.

Assicurazione della qualità e disponibilità

Ogni PCB aderisce agli standard di qualità IPC-Classe 2, garantendo che ogni unità spedita soddisfi i più alti criteri di prestazione e affidabilità.Utilizziamo un test elettrico al 100% prima della spedizione, garantendo che ogni PCB funzioni perfettamente nella sua applicazione prevista.

Il TLX-8 è disponibile in tutto il mondo, fornendo agli ingegneri e ai progettisti una soluzione robusta per le loro sfide di progetto RF e microonde.

Conclusioni

In conclusione, il PCB TLX-8 rappresenta una soluzione all'avanguardia per i professionisti delle industrie delle RF e delle microonde.le proprietà elettriche lo rendono una scelta affidabile per applicazioni esigentiMentre continuiamo a spingere i confini della tecnologia, il TLX-8 è un testimone di innovazione e qualità nel progetto PCB.

Per ulteriori informazioni o per effettuare un ordine, contattate il nostro team di vendita all'indirizzo sales10@bichengpcb.com.
