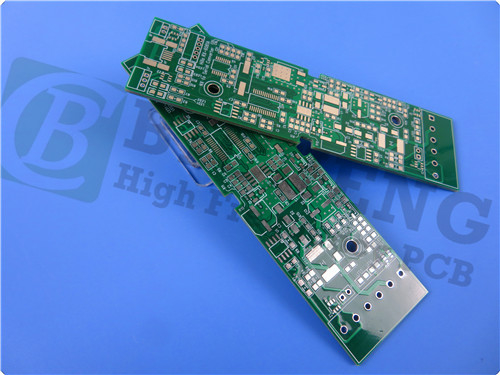

1.6mm TU768 PCB a doppio lato 1OZ Livello di saldatura ad aria calda HASL

Introduzione al TU-768

Il TU-768 e la sua variante, TU-768P, sono fabbricati utilizzando vetro E tessuto di alta qualità combinato con un avanzato sistema di resina epossidica.Questa composizione unica non solo conferisce proprietà anti-UV ma garantisce anche la compatibilità con i processi di ispezione ottica automatizzata (AOI)Il TU-768 è specificamente progettato per applicazioni che sopportano cicli termici severi o lavori di montaggio estesi, rendendolo una scelta versatile e affidabile per ingegneri e produttori.

Caratteristiche principali del PCB TU-768

Stabilità termica e resistenza

Una delle caratteristiche di spicco del TU-768 è la sua elevata temperatura di transizione vetrosa (Tg) di 180 °C.Questa caratteristica è fondamentale per le applicazioni che richiedono che il PCB resista ad alte temperature senza compromettere le prestazioniL'eccellente coefficiente di espansione termica (CTE) del laminato, con valori di 11-15 ppm/°C sia sugli assi X che su quelli Y, garantisce la stabilità dimensionale.ridurre al minimo il rischio di deformazione o delaminazione durante il ciclo termico.

Compatibilità e affidabilità

Il TU-768 è pienamente compatibile con i processi privi di piombo, in linea con le attuali tendenze di produzione e le normative ambientali.La sua resistenza chimica superiore e le proprietà del filamento anodico anticonduttore (CAF) migliorano ulteriormente la sua affidabilità, che lo rende adatto per applicazioni ad alta densità in cui prestazioni e longevità sono fondamentali.

Caratteristiche di basse perdite

Con una costante dielettrica (Dk) di 4,3 sia a 5 GHz che a 10 GHz, e una tangente di perdita (Df) di 0,018 a 1 GHz, il circuito a circuiti stampati TU-768 dimostra un'eccellente integrità del segnale.Questa prestazione a bassa perdita è essenziale per le applicazioni ad alta frequenza, in cui il degrado del segnale può avere un impatto significativo sulle prestazioni complessive del sistema.

Costruzione e specifiche

Questo PCB è dotato di un impianto rigido a due strati che è stato accuratamente progettato per offrire prestazioni ottimali.

- Composizione dello strato:
- Strato di rame 1: 35 μm
- Tu-768 Core: 1,5 mm (60 mil)
- Strato di rame 2: 35 μm

- Dimensioni della scheda: 110 mm x 197 mm con una tolleranza di +/- 0,15 mm, garantendo la precisione nella fabbricazione.
- Spessore finale: 1,6 mm, fornendo la robustezza necessaria per varie applicazioni.
- Finitura superficiale: livello di saldatura ad aria calda (HASL), che garantisce un'eccellente saldabilità e affidabilità.

Assicurazione della qualità

Questo PCB aderisce agli standard di qualità IPC-Classe 2, garantendo che ogni unità soddisfi rigorosi criteri di prestazione e affidabilità.garantire la funzionalità e la qualità.

Applicazioni tipiche

Il PCB TU-768 è progettato per una vasta gamma di applicazioni, rendendolo una scelta flessibile per gli ingegneri:

- elettronica di consumo: ideale per dispositivi che richiedono prestazioni affidabili in formato compatto, come smartphone e tablet.


- Server e Workstation: Perfetto per applicazioni di elaborazione ad alte prestazioni che richiedono stabilità ed efficienza.


- Automotive: progettati per resistere alle condizioni più difficili dell'ambiente automobilistico, comprese le variazioni di temperatura e le vibrazioni.

Conclusioni

Il PCB TU-768 rappresenta un significativo progresso nella tecnologia del laminato, offrendo eccezionale stabilità termica, resistenza chimica e caratteristiche a bassa perdita.Il suo design robusto e la sua conformità ai moderni processi di produzione lo rendono una scelta affidabile per ingegneri e produttori di vari settoriMentre continuiamo a innovare e spingere i confini della tecnologia, il TU-768 si distingue come testimonianza della qualità e delle prestazioni nella progettazione di PCB.

Per ulteriori informazioni o per discutere di come il PCB TU-768 può soddisfare le vostre esigenze specifiche, si prega di contattare il nostro team di vendita a sales10@bichengpcb.com.
