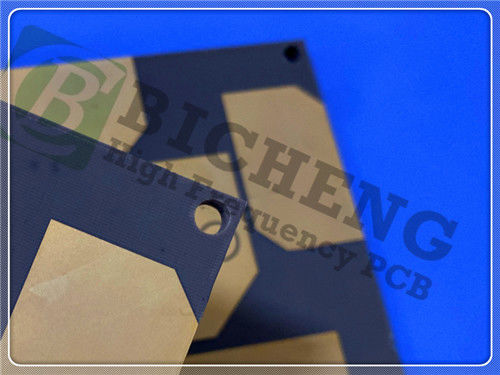

CuClad a doppio lato 250 PCB 20mil ENIG Finito

Siamo entusiasti di presentare il nostro nuovo PCB con laminati Rogers CuClad 250, una soluzione all'avanguardia progettata per applicazioni ad alte prestazioni nell'industria elettronica.Questo PCB rigido a due strati combina materiali avanzati e una costruzione meticolosa per fornire proprietà elettriche e meccaniche eccezionali, che lo rende ideale per una serie di ambienti impegnativi.

Caratteristiche chiave del Rogers CuClad 250

- Costante dielettrica: varia da 2,40 a 2,55 a 10 GHz, fornendo prestazioni superiori per applicazioni ad alta frequenza.


- Fattore di dissipazione: un impressionante 0,0017 a 10 GHz, garantendo basse perdite di circuito.


- Basso assorbimento dell'umidità: solo lo 0,03%, migliorando l'affidabilità in varie condizioni.


- Forte resistenza al peeling: 14 libbre/in, garantendo durabilità e stabilità.


- Basso rilascio di gas: perdita totale di massa (TML) dello 0,01% e nessun recupero del vapore acqueo (WVR), ideale per applicazioni sensibili.


- Costruzione in crossplay: fibra di vetro tessuta con strati alternativi orientati a 90 gradi, che forniscono proprietà meccaniche ed elettriche equilibrate.


- Alto rapporto PTFE/vetro: migliora la stabilità dimensionale e le prestazioni termiche.

Vantaggi di CuClad 250

La costruzione incrociata del Rogers CuClad 250 si traduce in caratteristiche elettriche e meccaniche equilibrate, che lo rendono particolarmente adatto a:

- Larghezza di linea più ampia: supporta una minore perdita di inserimento, cruciale per le prestazioni ad alta frequenza.


- Basse perdite di circuito: ideale per applicazioni che richiedono un'integrità del segnale affidabile.


- Uniformità costante dielettrica: offre una migliore consistenza rispetto ai tradizionali laminati rinforzati in fibra di vetro non tessuta, garantendo prestazioni ottimali nei circuiti Er-sensibili.

Dettagli sull'accumulo e sulla costruzione dei PCB

Questo PCB rigido a due strati presenta:

- Strato di rame 1: 35 μm
- Rogers CuClad 250 Core: 0,508 mm (20 mil)
- Strato di rame 2: 35 μm

Le dimensioni del PCB appena spedito sono specificate come 23,97 mm x 30,09 mm, consentendo una tolleranza di ± 0,15 mm per garantire un adattamento preciso e la compatibilità con varie applicazioni.Spessore di cartone finito pari a 0.6 mm, offrendo una struttura robusta mantenendo un profilo leggero.

Per la finitura superficiale, viene utilizzato ENIG (Electroless Nickel Immersion Gold), che fornisce un'eccellente solderabilità e resistenza alla corrosione.La parte superiore della tela a seta è stampata in bianco per la chiarezza dell'identificazione dei componenti, mentre per la maschera di saldatura superiore viene utilizzato un colore blu vibrante, che offre sia protezione che attrazione estetica.

Per garantire la qualità, viene effettuato un test elettrico al 100% prima della spedizione, garantendo che ogni PCB soddisfi rigorosi standard di prestazione.Questo impegno per la qualità ha lo scopo di garantire l'affidabilità e la funzionalità in diverse applicazioni.

L'opera è fornita nel formato Gerber RS-274-X, garantendo la compatibilità con i processi di fabbricazione standard del settore.

Assicurazione della qualità

Prodotto in conformità agli standard IPC-Class-2, questo PCB garantisce un livello di affidabilità moderato adatto all'elettronica di consumo e oltre.Questo impegno per la qualità garantisce di ricevere un prodotto che soddisfi i più alti standard di prestazione.

Applicazioni tipiche

Il PCB Rogers CuClad 250 è perfetto per una varietà di applicazioni, tra cui:

- radar: sistemi radar ad alte prestazioni che richiedono precisione e affidabilità.
- Contro misure elettroniche: efficaci per applicazioni avanzate di difesa.
- Componenti a microonde: ideali per amplificatori a basso rumore (LNA), filtri, accoppiatori e altre applicazioni a microonde.

Disponibilità

I nostri PCB Rogers CuClad 250 sono disponibili in tutto il mondo, pronti a soddisfare le vostre esigenze specifiche di progetto.questo PCB è progettato per fornire prestazioni eccezionali.

Conclusioni

Scopri i vantaggi dei nostri nuovi PCB Rogers CuClad 250, progettati per l'eccellenza nelle applicazioni ad alta frequenza.e rigorosi standard di qualità, questo PCB è la soluzione ideale per i progetti elettronici più impegnativi. Contattaci oggi per qualsiasi domanda su questo PCB.
