Nel mondo dell'elettronica in rapida evoluzione, i rivoluzionari progressi nella progettazione RF sono fondamentali.progettato per l'eccellenza nella trasmissione del segnale e ottimizzato per applicazioni ad alta frequenza.

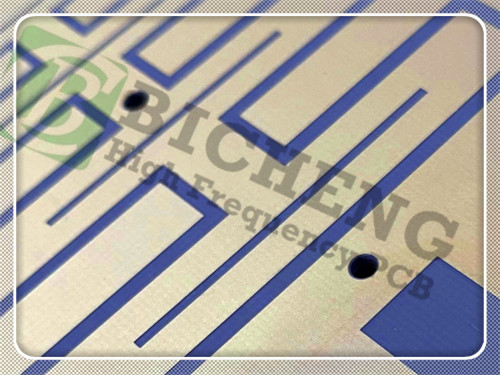

Composizione e struttura del materiale
Costruito con laminati RF-10 rivestiti di rame, questo PCB combina PTFE con fibra di vetro tessuta.aprire la strada a soluzioni compatte per le sfide dell'elettronica moderna.
Caratteristiche principali dei PCB RF-10
Il PCB RF-10 vanta una costante dielettrica di 10,2 ± 0,3 a 10 GHz, consentendo una significativa riduzione delle dimensioni nei progetti di circuiti RF. Accoppiato a un basso fattore di dissipazione di 0,0025 alla stessa frequenza,il PCB riduce al minimo la perdita di segnale, garantendo una comunicazione affidabile ed efficiente.
Benefici delle prestazioni per le applicazioni ad alta frequenza
L'alta conducibilità termica di 0,85 W/mk migliora la gestione termica, rendendo il PCB RF-10 ideale per applicazioni in cui l'affidabilità è fondamentale.I bassi coefficienti di espansione termica (CTE) garantiscono ulteriormente la stabilità dimensionale, riducendo il rischio di guasti meccanici durante il funzionamento.
| Immobili |
Metodo di prova |
Unità |
Valore |
Unità |
Valore |
| Dk @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
10.2 ± 0.3 |
|
10.2 ± 0.3 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.0025 |
|
0.0025 |
| TcK† (-55 a 150 °C) |
IPC-650 2.5.5.6 |
ppm/°C |
-370 |
ppm/°C |
-370 |
| Assorbimento di umidità |
IPC-650 2.6.2.1 |
% |
0.08 |
% |
0.08 |
| Forza di buccia (1 once di rame RT) |
IPC-650 2.4.8 (soldatura) |
Peso/in |
10 |
N/mm |
1.7 |
| Resistenza al volume |
IPC-650 2.5.17.1 |
Mohm/cm |
6.0 x 107 |
Mohm/cm |
6.0 x 107 |
| Resistenza superficiale |
IPC-650 2.5.17.1 |
Oh, mio Dio. |
1.0 x 108 |
Oh, mio Dio. |
1.0 x 108 |
| Forza flessibile (MD) |
IPC - 650 - 2.4.4 |
psi |
14,000 |
N/mm2 |
96.53 |
| Forza flessibile (CD) |
IPC - 650 - 2.4.4 |
psi |
10,000 |
N/mm2 |
68.95 |
| Resistenza alla trazione (MD) |
IPC - 650 - 2.4.19 |
psi |
8,900 |
N/mm2 |
62.57 |
| Resistenza alla trazione (CD) |
IPC - 650 - 2.4.19 |
psi |
5,300 |
N/mm2 |
37.26 |
| Stabilità dimensionale |
IPC-650 2.4.39 (Dopo il ritaglio) |
% (25 mil-MD) |
- Zero.0032 |
% (25 mil-CD) |
- Zero.0239 |
| Stabilità dimensionale |
IPC-650 2.4.39 (Dopo cottura) |
% (25 mil-MD) |
- Zero.0215 |
% (25 mil-CD) |
- Zero.0529 |
| Stabilità dimensionale |
IPC-650 2.4.39 (Dopo lo stress) |
% (25 mil-MD) |
- Zero.0301 |
% (25 mil-CD) |
- Zero.0653 |
| Stabilità dimensionale |
IPC-650 2.4.39 (Dopo il ritaglio) |
% (60 mil-MD) |
- Zero.0027 |
% (60 mil-CD) |
- Zero.0142 |
| Stabilità dimensionale |
IPC-650 2.4.39 (Dopo cottura) |
% (60 mil-MD) |
- Zero.1500 |
% (60 mil-CD) |
- Zero.0326 |
| Stabilità dimensionale |
IPC-650 2.4.39 (Dopo lo stress) |
% (60 mil-MD) |
- Zero.0167 |
% (60 mil-CD) |
- Zero.0377 |
| Densità (gravità specifica) |
IPC-650-2.3.5 |
g/cm3 |
2.77 |
g/cm3 |
2.77 |
| Calore specifico |
IPC-650-2.4.50 |
J/g°C |
0.9 |
J/g°C |
0.9 |
| Conduttività termica (non coperta) |
IPC-650-2.4.50 |
W/M*K |
0.85 |
W/M*K |
0.85 |
| CTE (asse X - Y) (50-150 °C) |
IPC-650 2.4.41 |
ppm/°C |
16-20 |
ppm/°C |
16-20 |
| CTE (asse Z) (50-150 °C) |
IPC-650 2.4.41 |
ppm/°C |
25 |
ppm/°C |
25 |
| Indice di infiammabilità |
Interno |
|
V-0 |
|
V-0 |
Visualizzazione delle specifiche tecniche
Dotato di uno stackup rigido a 2 strati, il PCB RF-10 include specifiche tecniche precise che soddisfano le richieste delle applicazioni RF.2 mm e un processo completo di garanzia della qualità, questo PCB è progettato per prestazioni massime.
Applicazioni versatili nell'elettronica moderna
La versatilità del PCB RF-10 consente il suo utilizzo in varie applicazioni, tra cui antenne a patch a microstrip, sistemi GPS e componenti passivi.È un punto di svolta per le applicazioni RF in tutto il mondo, permettendo agli ingegneri di sbloccare nuove potenzialità nella progettazione di circuiti.
Garanzia della qualità e norme di fabbricazione
In conformità agli standard IPC-Class-2, il PCB RF-10 subisce un test elettrico al 100% prima della spedizione.Questo impegno per la qualità garantisce che ogni unità soddisfi le elevate aspettative di prestazioni e affidabilità.
Disponibilità e accessibilità a livello mondiale
Con la disponibilità in tutto il mondo, il PCB RF-10 è accessibile a produttori e ingegneri che desiderano migliorare i loro progetti RF.I tempi di consegna conformi all'industria lo rendono una scelta preferita per le moderne applicazioni elettroniche.
Tendenze future della tecnologia RF
Guardando al futuro, il PCB RF-10 si posiziona in prima linea nell'innovazione tecnologica RF.preparando il terreno per i futuri progressi nel design elettronico.
Conclusione: abbracciare il futuro con RF-10
In conclusione, il PCB RF-10 rappresenta un importante passo avanti nella tecnologia ad alta frequenza.è un catalizzatore per l'innovazione nel panorama RFAbbracciare il futuro della progettazione RF con le capacità ineguagliabili del PCB RF-10.
