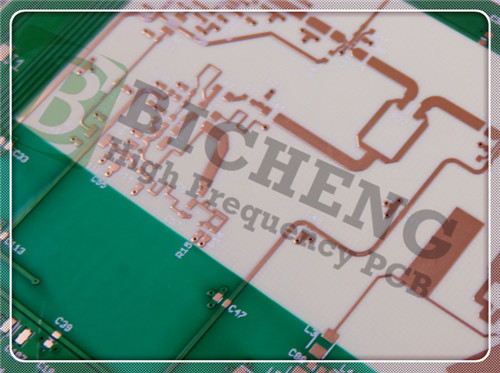

Introducendo il Rogers RO4350B 4-Layer Rigid PCB, progettato per una funzionalità superiore in applicazioni esigenti.Questo circuito stampato ad alte prestazioni è costruito utilizzando materiali Rogers RO4350B, che sono noti per la loro miscela unica di idrocarburi/ceramiche rinforzati in vetro tessuto.combinato con la fabbricabilità di epossidi/vetro.
Proprietà elettriche chiave
Le caratteristiche elettriche di RO4350B sono particolarmente degne di nota:
Costante dielettrica (Dk): con un valore di 3,48 ± 0,05 a 10 GHz, questo materiale garantisce prestazioni stabili in un ampio intervallo di frequenza, rendendolo adatto per applicazioni ad alta frequenza.
Fattore di dissipazione: il basso fattore di dissipazione di 0,0037 a 10 GHz indica una perdita minima del segnale, che è cruciale per mantenere l'integrità del segnale nelle applicazioni RF e microonde.
Conduttività termica: a 0,69 W/m/°K, RO4350B fornisce un'eccellente gestione termica, consentendo un'efficace dissipazione del calore nei circuiti ad alta potenza.
| RO4350B Valore tipico |
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Vantaggi rispetto ai materiali convenzionali
Risparmio economico
Uno dei vantaggi più importanti di Rogers RO4350B è il suo costo-efficacia. è competitivo rispetto ai laminati a microonde convenzionali, fornendo prestazioni simili o superiori.Questa convenienza consente di risparmiare notevolmente nella produzione su larga scala senza compromettere la qualità.
Stabilità dimensionale
Il coefficiente di espansione termica (CTE) del materiale RO4350B corrisponde molto a quello del rame.un fattore critico per le tavole a più strati in cui i diversi materiali possono espandersi e contrarsi a velocità diverse.
Valori CTE:
Asse X: 10 ppm/°C
Asse Y: 12 ppm/°C
Asse Z: 32 ppm/°C
Alta stabilità termica
Con una temperatura di transizione del vetro (Tg) superiore a 280 °C (536 °F), RO4350B mantiene la sua integrità strutturale e le sue prestazioni elettriche in una vasta gamma di temperature di lavorazione.Questa elevata stabilità termica è particolarmente utile nelle applicazioni soggette a forti sollecitazioni termiche.
Costruzione dettagliata del PCB
Il Rogers RO4350B 4-Layer Rigid PCB è dotato di uno stackup attentamente progettato che massimizza le prestazioni:
Configurazione dello stackup:
Strato di rame 1: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Strato di rame 2: 35 μm
Prepreg RO4450F: 0,102 mm (4 mil)
Strato di rame 3: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Strato di rame 4: 35 μm
Precisione di produzione
Le tecniche di fabbricazione di precisione garantiscono una larghezza minima di traccia e di spazio di 4/7 millimetri e una dimensione minima di foro di 0,3 mm.Questo livello di dettaglio è essenziale per le progettazioni ad alta densità e garantisce l'affidabilità nei disegni di circuiti complessi.
Assicurazione e collaudo della qualità
Tutti i PCB sono sottoposti a rigorosi processi di garanzia della qualità, rispettando gli standard IPC-Classe 2.garantire che i prodotti pienamente funzionali raggiungano il clienteQuesto impegno per la qualità riduce al minimo il rischio di guasti sul campo e aumenta la soddisfazione dei clienti.
Applicazioni tipiche
La versatilità del Rogers RO4350B 4-Layer Rigid PCB lo rende adatto per una vasta gamma di applicazioni, tra cui:
Antenne della stazione base cellulare: forniscono prestazioni robuste nei sistemi di comunicazione.
Etichette di identificazione RF: consentono un tracciamento e un'identificazione affidabili.
Radar e sensori per l'automotive: supporto di sistemi avanzati di assistenza alla guida (ADAS) e di dispositivi di sicurezza.
LNB per satelliti di trasmissione diretta: garantire una ricezione e un trattamento del segnale di alta qualità.
Conclusioni
Il Rogers RO4350B 4-Layer Rigid PCB rappresenta un significativo progresso nella tecnologia PCB, combinando costi-efficacia con elevate prestazioni.eccellente stabilità dimensionale, e la sua elevata resistenza termica lo rendono una scelta ideale per una varietà di applicazioni impegnative.questo PCB si distingue come una soluzione affidabile per ingegneri e progettisti che cercano qualità e prestazioni nei loro progetti.
