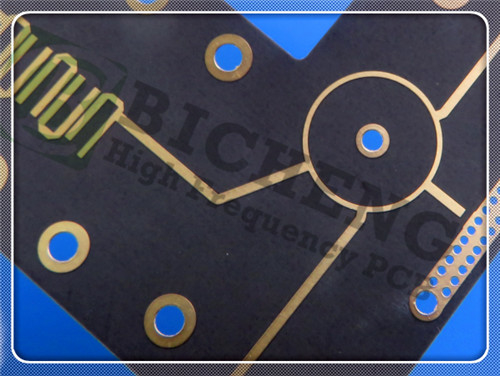

10 ml RT duroid 5880 PCB doppio strato rame riempito via

Introduzione a RT/duroid 5880
Il RT/duroid 5880 è un laminato ad alta frequenza che combina PTFE con microfibre di vetro.offrendo un'uniformità di costante dielettrica senza precedenti tra i diversi pannelliLe microfibre orientate in modo casuale contribuiscono a questa uniformità, garantendo prestazioni costanti in un ampio intervallo di frequenza.RT tecnologia per l'informazione RT tecnologia per l'informazione RT tecnologia per l'informazione, il che lo rende un componente essenziale dei moderni progetti elettronici.

Caratteristiche chiave
Il PCB RT/duroid 5880 è caratterizzato da diverse caratteristiche notevoli:

Costante dielettrica: un valore costante di 2.2, con una tolleranza di 0,02 a 10 GHz / 23°C, garantisce una diffusione affidabile del segnale.


Fattore di dissipazione: un fattore di dissipazione eccezionalmente basso di 0,0009 a 10 GHz riduce al minimo la perdita di energia, migliorando l'efficienza dei circuiti ad alta frequenza.


Coefficiente di temperatura della costante dielettrica (TCDk): con un TCDk di -125 ppm/°C, il PCB mantiene prestazioni stabili in una gamma di temperature.


Assorbimento dell'umidità: un basso tasso di assorbimento dell'umidità di appena lo 0,02% rende questo PCB ideale per ambienti ad alta umidità, impedendo il degrado nel tempo.


Proprietà isotropiche: il PCB presenta un comportamento isotropico, con un coefficiente di espansione termica (CTE) di 31 ppm/°C lungo l'asse X, 48 ppm/°C lungo l'asse Y e 237 ppm/°C lungo l'asse Z.

Benefici
Il PCB RT/duroid 5880 offre numerosi vantaggi che ne accrescono l'attrattiva per varie applicazioni:

Proprietà elettriche uniformi: prestazioni elettriche coerenti sono raggiunte in un ampio intervallo di frequenze, garantendo l'affidabilità in applicazioni esigenti.


Fabbricabilità: il materiale può essere facilmente tagliato, tagliato e lavorato, consentendo flessibilità nei processi di progettazione e produzione.


Resistenza chimica: la resistenza ai solventi e ai reagenti tipicamente utilizzati nella fabbricazione di PCB aumenta la durata e la longevità.


Ideale per ambienti umidi: il basso tasso di assorbimento dell'umidità lo rende adatto per applicazioni in ambienti ad alta umidità, dove altri materiali possono fallire.


Affidabilità comprovata: riconosciuto come materiale consolidato, RT/duroid 5880 è noto per la sua bassa perdita elettrica tra i materiali PTFE rinforzati.

Costruzione e specifiche del PCB
Il RT/duroid 5880 2-Layer Rigid PCB è costruito con precisione e attenzione ai dettagli:

Stackup: il PCB presenta due strati di rame (35 μm ciascuno) che comprendono un nucleo di RT/duroide 5880 che misura 0,254 mm (10 mil).


Dimensioni della tavola: le dimensioni sono fissate a 50 mm x 45 mm, con una tolleranza di ± 0,15 mm, facilitando l'integrazione in vari disegni.


Traccia/spazio minimo: una traccia minima e uno spazio di 5/4 mils consentono progetti ad alta densità senza compromettere le prestazioni.


Dimensione minima del foro: una dimensione minima del foro di 0,2 mm supporta una varietà di impronte di componenti.


Spessore finito: lo spessore del pannello finito è di 0,4 mm, con un peso esterno di rame di 1 oz (1,4 mil).


Finitura superficiale: viene applicato oro immersivo, che garantisce eccellenti prestazioni elettriche e protezione contro fattori ambientali.


Silkscreen e maschera di saldatura: la maschera di saldatura superiore è stampata in bianco, mentre la maschera di saldatura superiore è verde opaco; non è inclusa la maschera di saldatura inferiore o la maschera di saldatura.


Vias: il PCB comprende un totale di 42 vias, con riempimento in rame su pad IC designati.


Test: prima della spedizione viene effettuato un rigoroso test elettrico al 100% per garantire la funzionalità e l'affidabilità.

Assicurazione della qualità
Per mantenere elevati standard, il PCB RT/duroid 5880 aderisce agli standard di qualità IPC-Classe-2.Questo impegno per la qualità assicura che i clienti ricevano un prodotto che soddisfa i severi requisiti di prestazione.

Applicazioni tipiche
Questo PCB è considerato adatto per una serie di applicazioni, tra cui:

Antenne a banda larga per linee aeree commerciali
Circuiti a micro strisce e a strisce
Applicazioni delle onde millimetriche
Sistemi radar
Sistemi di guida
Antenne radio digitali punto-punto

Il RT/duroid 5880 2-Layer Rigid PCB è posizionato come una soluzione affidabile e ad alte prestazioni progettata per soddisfare le rigide esigenze delle moderne applicazioni elettroniche.
