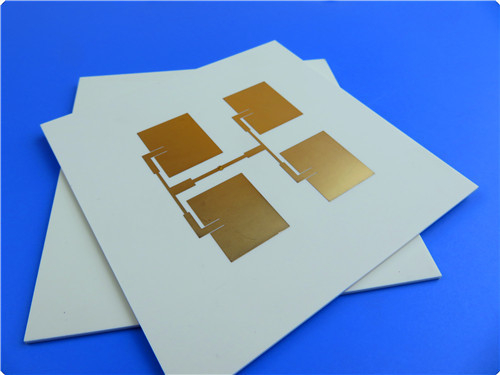

ZrO2 PCB ceramico DBC-ZTA 2 strati spessore 1 mm

Introduzione
Il substrato ceramico DBC-ZTA rappresenta un significativo progresso nella tecnologia dei PCB ceramici.rendendolo una scelta ideale per applicazioni a media potenzaCombinando le proprietà superiori dello zirconia con una produzione economica, il PCB ceramico DBC-ZTA è progettato per soddisfare le esigenze delle industrie moderne.

Caratteristiche e vantaggi principali

Migliorare l'affidabilità e l'efficienza dei costi

Rispetto a DBC-Al₂O₃, il substrato ceramico DBC-ZTA offre una maggiore affidabilità, garantendo prestazioni a lungo termine in condizioni difficili.

Esso offre un notevole vantaggio di prezzo rispetto ai laminati rivestiti di rame AMB, rendendolo una scelta conveniente per applicazioni a media potenza.

Performance termica superiore

La conduttività termica del substrato ceramico DBC-ZTA raggiunge i 26 W/m·K a 25°C, garantendo un'efficiente dissipazione del calore.

Il suo coefficiente di espansione termica (CTE) è di 7,5×10−6/K nell'intervallo di temperatura da 40°C a 400°C, riducendo al minimo lo stress termico e migliorando la durata.

Capacità di carico di corrente elevata

Progettato per trasportare grandi correnti, il substrato ceramico DBC-ZTA è ideale per applicazioni che richiedono una potenza di uscita elevata.

Disegno personalizzabile

Il substrato può essere adattato per soddisfare esigenze specifiche, con opzioni per diversi spessori ceramici, spessori dello strato di rame e metodi di trattamento superficiale.

Specifiche tecniche

PCB stackup:

PCB rigidi a due strati

Copper_layer_1: 35 μm

ZrO2 Ceramica: 1,0 mm

Copper_layer_2: 35 μm

Dettagli della costruzione del PCB

Dimensioni della scheda

Il PCB misura 75 mm x 75 mm, con una tolleranza dimensionale di ± 0,15 mm. Questa dimensione precisa garantisce la compatibilità con una vasta gamma di applicazioni e involucri.

Traccia/spazio minimo

Questa capacità di progettazione consente circuiti ad alta densità mantenendo prestazioni elettriche affidabili.

Dimensione minima del foro

La dimensione del foro più piccolo sul PCB è di 0,6 mm, garantendo la compatibilità con componenti e connettori standard mantenendo l'integrità strutturale.

Spessore della tavola finita

Lo spessore complessivo del PCB finito è di 1,1 mm. Questo design compatto lo rende adatto per applicazioni in cui lo spazio è un fattore critico.

Peso del rame (strati interni/esterni)

Sia lo strato interno che quello esterno hanno un peso di rame di 1,4 ml, fornendo eccellente conducibilità e capacità di carico di corrente.

Finitura superficiale

Il PCB presenta una finitura superficiale in oro di immersione, che migliora la solderabilità, la resistenza alla corrosione e la durata complessiva.

Prova elettrica

Ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo che tutti i circuiti soddisfino le specifiche e gli standard di prestazione richiesti.

Assicurazione della qualità e disponibilità

Il PCB ceramico DBC-ZTA aderisce allo standard di qualità IPC-Class-2, garantendo un'elevata affidabilità e prestazioni.e il prodotto è disponibile in tutto il mondo, rendendolo accessibile ai progetti globali.

Applicazioni tipiche

Il PCB in ceramica DBC-ZTA è ampiamente utilizzato in industrie che richiedono elevata affidabilità e prestazioni, tra cui:

Prodotti bianchi:Garantire la durata e l'efficienza degli elettrodomestici.

Veicoli elettrici:Supporto di applicazioni ad alta potenza nei sistemi EV.

Invertitori fotovoltaici:Miglioramento delle prestazioni dei sistemi di energia solare.

Turbine eoliche:Fornire soluzioni energetiche affidabili per le energie rinnovabili.

Convertitori di frequenza e alimentatori ininterrotti (UPS):Fornire potenza stabile in applicazioni critiche.
