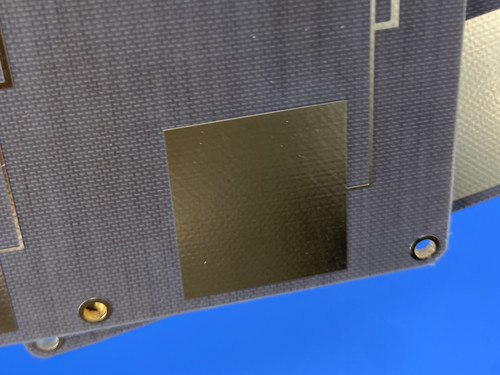

TLX-9 PCB 31 Mil 2 strati di immersione in oro

Introducendo il nostro nuovo PCB a due strati realizzato con TLX-9, un materiale composito ad alte prestazioni progettato per un'eccezionale affidabilità in varie applicazioni.Questa scheda compatta è progettata per soddisfare le rigide esigenze dell'elettronica moderna, in particolare nelle applicazioni RF e microonde.

Dettagli della costruzione del PCB

Il nostro PCB a due strati è stato progettato meticolosamente con le seguenti specifiche chiave:

- Materiale di base: TLX-9, composto di PTFE e vetro tessuto, noto per le sue eccellenti proprietà elettriche e meccaniche.


- Numero di strati: 2 strati, che facilitano la progettazione compatta mantenendo al contempo elevate prestazioni.


- Dimensioni della scheda: 78 mm x 39 mm, con una tolleranza di +/- 0,15 mm, garantendo un'elevata precisione nella produzione.


- Traccia/spazio minimo: 4/7 millimetri, permettendo complessi layout di circuiti.


- Dimensione minima del foro: 0,25 mm, adatta per l'integrazione di componenti più piccoli.


- Spessore della tavola finita: 0,9 mm, che offre robustezza senza compromettere il peso.


- Peso del rame finito: 1 oz (1,4 mils) sugli strati esterni, garantendo forti connessioni elettriche.


- Via spessore di rivestimento: 20 μm, che contribuisce all'affidabilità complessiva del PCB.


- Finitura superficiale: oro immersivo, con eccellente solderabilità e resistenza all'ossidazione.


- Silkscreen: bianco in alto per una facile identificazione dei componenti; senza silkscreen in basso.


- Maschera di saldatura: nessuna su entrambi i lati, che facilita l'ispezione e l'assemblaggio.


- Prova elettrica: ogni scheda è sottoposta a una prova elettrica al 100% prima della spedizione, garantendo un'affidabilità di prim'ordine.

Configurazione dello stackup

L'accumulo di questo PCB consiste di

- Strato di rame 1: 35 μm
- TLX-9 Core: 0,787 mm (31 mil)
- Strato di rame 2: 35 μm

Questa configurazione migliora l'integrità del segnale e riduce al minimo le perdite, rendendolo adatto per applicazioni ad alta frequenza.

I vantaggi del TLX-9

TLX-9 è un materiale versatile che offre numerosi vantaggi, in particolare nelle applicazioni RF e microonde.

- Costante dielettrica bassa: con una costante dielettrica di 2.5, TLX-9 garantisce una perdita minima del segnale, rendendolo ideale per i circuiti ad alta frequenza.


- Basso fattore di dissipazione: 0.0019, il fattore di dissipazione contribuisce al miglioramento dell'efficienza energetica.


- Alta rottura dielettrica: TLX-9 può resistere a tensioni superiori a 60 kV, garantendo una durabilità in ambienti difficili.


- Superiore resistenza all'umidità: con un assorbimento dell'umidità inferiore allo 0,02%, TLX-9 mantiene l'integrità durante vari processi di produzione.


- Coefficiente di espansione termica controllato (CTE):** La CTE del materiale è strettamente controllata, riducendo i problemi di espansione termica e mantenendo la stabilità dimensionale.

Applicazioni

Il nostro PCB a due strati è eccezionalmente adatto a varie applicazioni, tra cui:

- Amplificatori a basso rumore (LNA): ideali per migliorare la qualità del segnale nelle comunicazioni RF.


- Blocchi a basso rumore (LNB) e convertitori a basso rumore (LNC): essenziali per le comunicazioni satellitari.


- Servizi di comunicazione personale (PCS): Perfetto per antenne di grande formato.


- Amplificatori ad alta potenza: progettati per una robusta gestione della potenza.


- Componenti passivi: supporto di una serie di funzionalità RF.

Assicurazione della qualità

Il nostro PCB aderisce allo standard di qualità IPC-Class-2, garantendo un'elevata affidabilità nelle prestazioni.La combinazione di rigorosi processi di fabbricazione e test completi garantisce che ogni unità soddisfi o superi le aspettative del settore.

Conclusioni

In conclusione, il nostro nuovo PCB a due strati con TLX-9 rappresenta un salto significativo nella tecnologia dei PCB.questo PCB è progettato per soddisfare le esigenze di applicazioni elettroniche avanzate.

Scegliendo il nostro PCB TLX-9, stai investendo in affidabilità, prestazioni e innovazione.Siamo impegnati a supportare i vostri progetti con prodotti di alta qualità che guidano il successo nel mercato elettronico competitivo.

Per richieste di informazioni o per effettuare un ordine, contattate il nostro team di vendita oggi!
