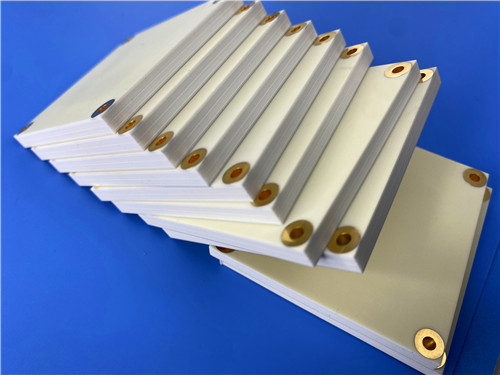

PCB a due strati TP980 spessore 7,62 mm ENIG con rivestimento in oro immersivo di nichel senza elettro

Siamo entusiasti di presentare il nostro PCB a doppia faccia ad alte prestazioni, realizzato con l'innovativo materiale TP980, progettato per applicazioni ad alta frequenza,Questo PCB soddisfa le rigide richieste dell'elettronica di oggi., che lo rende una scelta eccellente per progetti di navigazione satellitare, tecnologia missilistica e antenne miniaturizzate.

Dettagli della costruzione

Questo PCB a doppio lato è stato progettato con precisione utilizzando il TP980, un materiale termoplastico ad alta frequenza che offre prestazioni notevoli.

I principali dettagli di costruzione includono:

- Materiale di base: TP980


- Numero di strati: a doppio lato


- Dimensioni della scheda: 185 mm x 185 mm, con una tolleranza di ± 0,15 mm, garantendo la precisione per disegni complessi.


- Traccia/spazio minimo: 6/6 mil, consentendo disegni compatti ed efficienti.


- Dimensione minima del foro: 0,8 mm, per accogliere vari tipi di componenti.


- Spessore della tavola finita: 7,7 mm, contribuendo a un design robusto.


- Peso del rame finito: 1 oz (1,4 mils) sugli strati esterni, fornendo una capacità di gestione adeguata della corrente.


- Spessore di rivestimento: 20 μm, migliorando l'affidabilità della connessione.


- Finitura superficiale: oro immersivo in nichel senza elettro (ENIG), che garantisce un'eccellente conduttività e resistenza alla corrosione.


- Test elettrici: ogni PCB viene sottoposto al 100% di test elettrici prima della spedizione per garantire la funzionalità.

Impilazione di PCB

L'accoppiamento di questo PCB è progettato per prestazioni ottimali, costituito da:

- Strato di rame 1: 35 μm
- TF980 Core: 7,62 mm (300 mil)
- Strato di rame 2: 35 μm

Assicurazione della qualità

La qualità è una priorità assoluta nel nostro processo di produzione. I nostri PCB sono prodotti in conformità con gli standard IPC-Class-2, garantendo che soddisfino i benchmark del settore per affidabilità e prestazioni.Ogni unità è sottoposta a rigorosi test elettrici, confermando la funzionalità e riducendo al minimo il rischio di difetti.

Caratteristiche del materiale TP980

Il TP980 è un materiale termoplastico unico che combina ceramica e resina di ossido di polifenilene (PPO) senza rinforzo in fibra di vetro.Questa composizione caratteristica consente di regolare con precisione la costante dielettricaLe caratteristiche principali del TP980 includono:

- Costante dielettrica (Dk): 9,8 ± 0,2 a 10 GHz, fornendo un'eccellente integrità del segnale.


- Fattore di dissipazione: 0,0012 a 10 GHz, garantendo una perdita minima del segnale.


- Basso coefficiente termico di Dk: -40 ppm/°C, mantenendo la stabilità in un ampio intervallo di temperature (-55°C a 150°C).


- Conduttività termica: 0,65 W/mk, che facilita una efficace dissipazione del calore.


- Assorbimento di umidità: 0,01%, migliorando l'affidabilità in ambienti umidi.


- Classificazione di infiammabilità: UL 94-V0, garantendo la sicurezza in varie applicazioni.

Vantaggi dell'uso dei PCB TP980

I vantaggi di scegliere il nostro PCB TP980 a doppio lato sono significativi:

1Performance migliorata: l'elevata costante dielettrica e il basso fattore di dissipazione del materiale contribuiscono ad una superiorità dell'integrità del segnale, rendendolo ideale per applicazioni ad alta frequenza.


2Stabilità termica: il basso coefficiente termico garantisce la stabilità delle prestazioni su un ampio intervallo di temperature, che è fondamentale per ambienti esigenti.


3. Affidabilità: la combinazione di basso assorbimento dell'umidità e elevato grado di infiammabilità aumenta l'affidabilità e la sicurezza del PCB, riducendo il rischio di guasti nelle applicazioni critiche.


4Flessibilità di progettazione: la regolazione precisa della costante dielettrica consente soluzioni su misura, che soddisfano una vasta gamma di esigenze di circuito.

Applicazioni tipiche

Il PCB TP980 è adatto a varie applicazioni ad alte prestazioni, tra cui:

- sistemi globali di navigazione satellitare: garantire un posizionamento preciso e prestazioni affidabili in ambienti difficili.


- Tecnologia missilistica: fornire la durabilità e le prestazioni necessarie per le applicazioni di difesa critiche.


- Tecnologia di fusibile: facilitazione di tempistiche precise e controllo nei sistemi d'arma.


- Antenne miniaturizzate: supportano progetti compatti senza compromettere le prestazioni.

Disponibilità globale

Questo PCB ad alte prestazioni è disponibile in tutto il mondo, garantendo che i clienti di diverse regioni possano accedere alle nostre soluzioni avanzate per i loro progetti elettronici.

Conclusioni

In conclusione, il PCB TP980 rappresenta il culmine dell'affidabilità e delle prestazioni nel settore dell'elettronica ad alta frequenza.e rigorosa garanzia della qualità, questo PCB è la scelta ideale per applicazioni all'avanguardia in vari settori.Contattaci oggi per saperne di più e richiedere un preventivo per il tuo prossimo progetto!
