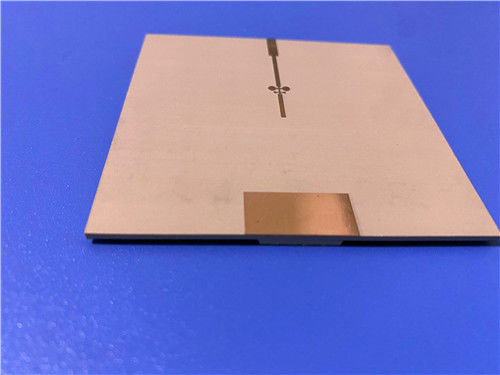

IsoClad 933 PCB 2 strati 20mil Nichel in immersione in oro

Nel mondo dell'elettronica, la domanda di schede di circuiti stampati (PCB) innovative e affidabili è in costante aumento.con una lunghezza di percorrenza superiore a 50 mm,, come antenne conformi, sistemi radar e tecnologie di guida dei missili.

Composizione del materiale

Questo PCB ad alta frequenza è costruito da laminati IsoClad 933, che sono fibre di vetro non tessute e compositi PTFE.Questa combinazione unica consente una maggiore flessibilità e stabilità dimensionale rispetto ai tradizionali laminati in fibra di vetro tessutiL'uso di fibre più lunghe aumenta l'uniformità della costante dielettrica del PCB, rendendolo ideale per applicazioni ad alta frequenza.

Specifiche tecniche

- Numero di strati: 2 strati
- Dimensioni della tavola: 50 mm x 60 mm (± 0,15 mm)
- Traccia minima/spazio: 4/4 mil.
- Dimensione minima del foro: 0,25 mm
- Spessore del cartone finito: 0,8 mm
- Peso del rame finito: 1 oz (1,4 mil) sugli strati esterni
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersionale in nichel senza elettro
- Prova elettrica: prova elettrica al 100% prima della spedizione

Impilazione di PCB

L'accoppiamento del PCB IsoClad 933 è costituito da:

- Strato di rame 1: 35 μm
- IsoClad 933 Core: 0,787 mm (31 mil)
- Strato di rame 2: 35 μm

Questa configurazione garantisce prestazioni elettriche e gestione termica ottimali, fondamentali per i circuiti ad alta frequenza.

Vantaggi di prestazione

Proprietà dielettriche migliorate

Il PCB IsoClad 933 vanta una costante dielettrica (Dk) di 2,33 a 10 GHz, insieme a un basso fattore di dissipazione di 0,0016 a 10 GHz.rendendo il PCB adatto alle applicazioni nelle tecnologie a microonde e RF, dove il mantenimento dell'integrità del segnale è fondamentale.

Stabilità termica e affidabilità

Con un coefficiente termico di Dk a -132 ppm/°C e una resistenza di rottura dielettrica superiore a 45 kV, il PCB IsoClad 933 è progettato per sopportare fluttuazioni di temperatura e sollecitazioni elettriche.Questo garantisce prestazioni affidabili in ambienti difficili.

Flessibilità e stabilità dimensionale

La struttura in fibra di vetro non tessuta rende il PCB IsoClad 933 meno rigido dei materiali tradizionali, consentendo una più facile integrazione in progetti che richiedono piegatura o modellazione.Questa flessibilità è particolarmente utile per le antenne conformi e altre applicazioni specializzate.

Infiammabilità e sicurezza

Con un indice di infiammabilità UL-94 V0, il PCB IsoClad 933 soddisfa severi standard di sicurezza, garantendo che possa essere utilizzato in applicazioni in cui la resistenza al fuoco è essenziale.

Applicazioni

Il PCB IsoClad 933 è versatile e adatto a una vasta gamma di applicazioni avanzate, tra cui:

- Antenne conformi: ideali per sistemi che richiedono flessibilità e design compatto.

- Circuiti a strisce e microstrisce: perfetti per la trasmissione di segnali ad alta frequenza.

- Sistemi di guida missilistica: progettati per soddisfare le rigide esigenze delle applicazioni militari.

- Radar e sistemi di guerra elettronica: progettati per l'affidabilità nelle tecnologie di difesa critiche.

Assicurazione della qualità

Prodotto secondo gli standard IPC-Class-2, il circuito a circuito stampato IsoClad 933 garantisce un'elevata affidabilità e qualità.garantire che ogni unità soddisfi le specifiche di prestazione.

Conclusioni

Scegliete il PCB IsoClad 933 per una soluzione affidabile e di alta qualità che eccelle in ambienti difficili.questo PCB è progettato per supportare i vostri progetti più esigenti con fiducia.
