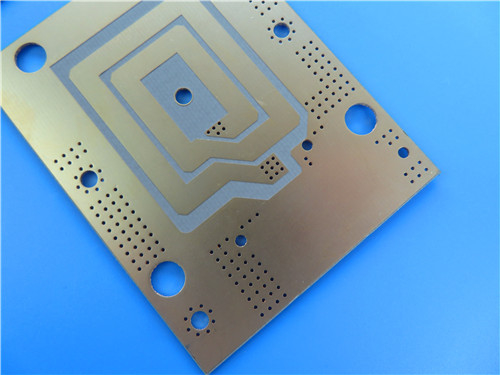

RF-35 PCB a doppio lato 20 mil ENIG Finish

Questo PCB a due strati di alta qualità è costruito con RF-35, un laminato organico-ceramico avanzato ideale per applicazioni commerciali a microonde e a radiofrequenza.

Configurazione dello strato
Questo PCB è dotato di un impianto a due strati, costituito da:


- Strato di rame 1: 35 μm
- RF-35 Core: 20 millimetri
- Strato di rame 2: 35 μm

La costruzione a doppio strato facilita la trasmissione efficiente del segnale e riduce al minimo la crosstalk, cruciale per mantenere l'integrità del segnale nelle applicazioni ad alta frequenza.

Dimensioni e specifiche
- Dimensioni della tavola: 239,5 mm x 130 mm (± 0,15 mm)
- Spessore finito: 0,6 mm
- Traccia minima/spazio: 5/7 mil.
- Dimensione minima del foro: 0,3 mm
- Peso del rame finito: 1 oz (1,4 ml) sugli strati esterni
- Finitura superficiale: oro immersivo in nichel senza elettro, che offre un'eccellente solderabilità e resistenza alla corrosione.

Controllo della qualità
I nostri PCB sono sottoposti a rigorosi test elettrici al 100% prima della spedizione, garantendo che ogni unità soddisfi i più alti standard di affidabilità.queste schede sono progettate per prestazioni affidabili in ambienti esigenti.

Caratteristiche di prestazione

Proprietà elettriche
Il PCB RF-35 presenta una costante dielettrica di 3,5 a 1,9 GHz, garantendo una perdita minima di segnale per applicazioni ad alta frequenza.mentre l'assorbimento dell'umidità è solo 0Inoltre, una tensione di rottura dielettrica di 41 kV fornisce una robusta affidabilità elettrica.

Proprietà meccaniche
Questo PCB presenta un'eccellente resistenza meccanica, con una resistenza alla buccia superiore a 8,0 lbs/in (1,5 N/mm) per 1/2 oz. di rame e oltre 10,0 lbs/in (1,8 N/mm) per 1 oz. di rame.Misure di resistenza flessibile superiori a 22La resistenza alla trazione è anche elevata, a 27 000 psi (187 N/mm2) longitudinalmente e 21 000 psi (145 N/mm2) transversalmente,garantire la durata durante tutti i processi di produzione.

Proprietà termiche
Il PCB offre una conduttività termica di 0,24 W/m/K, dissipando efficacemente il calore.Il suo coefficiente di espansione termica (CTE) varia da 19 a 24 ppm/°C nella direzione X-Y e da 64 ppm/°C nella direzione ZQuesta resistenza termica è fondamentale per mantenere l'integrità strutturale in diverse condizioni operative.

Benefici

Risparmio economico
Il PCB RF-35 offre una soluzione a basso costo senza compromettere la qualità o le prestazioni.

Migliorata capacità di rifacimento
L'eccellente resistenza alla buccia dell'RF-35 consente di rilavare facilmente i componenti, particolarmente utile nella produzione elettronica, dove sono spesso necessarie modifiche e riparazioni.

Basso assorbimento di umidità
Con un tasso di assorbimento dell'umidità estremamente basso, RF-35 riduce al minimo il rischio di delaminazione e garantisce un'affidabilità a lungo termine, in particolare in ambienti umidi.

Finitura superficiale liscia
La finitura in oro immersionale in nichel senza elettroli offre una superficie liscia, migliorando la solderabilità e riducendo la probabilità di difetti durante l'assemblaggio.

Applicazioni

La versatilità del PCB RF-35 lo rende adatto a una vasta gamma di applicazioni, tra cui:

- Amplificatori di potenza: essenziali per aumentare la potenza del segnale nelle comunicazioni RF.


- Filtri e accoppiatori: utilizzati in vari circuiti RF per gestire il flusso del segnale e ridurre le interferenze.


- Componenti passivi: ideali per applicazioni che richiedono basse perdite e elevata affidabilità.

Conclusioni

Questo PCB RF-35 e' una testimonianza di avanzati processi di ingegneria e produzione.è una soluzione ideale per le aziende che desiderano migliorare la loro offerta di prodotti elettroniciScegliendo il nostro PCB RF-35, stai investendo in affidabilità, prestazioni ed efficienza economica, assicurando che i tuoi prodotti soddisfino le richieste del panorama elettronico ad alta frequenza di oggi.

Per ulteriori informazioni o per effettuare un ordine, contattate il nostro team di vendita.
