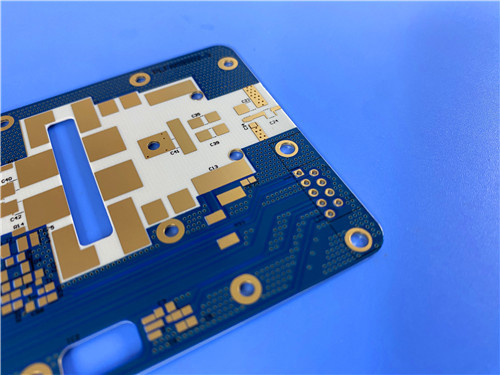

PCB RF-60A a 2 strati, spessore 25mil, serigrafia nera, oro a immersione

Questa PCB ad alte prestazioni è progettata per soddisfare i severi requisiti di una varietà di applicazioni ad alta frequenza, garantendo affidabilità e precisione.

Comprensione del materiale RF-60A

L'RF-60A fa parte della stimata famiglia ORCER di Taconic, nota per la sua eccezionale costruzione in laminato organico-ceramico. Questo materiale è realizzato con rinforzo in vetro tessuto, che migliora la stabilità dimensionale e la resistenza alla flessione, rendendolo ideale per applicazioni elettroniche esigenti. L'innovativa formulazione di RF-60A si traduce in un basso assorbimento di umidità e proprietà elettriche uniformi, stabilendo un punto di riferimento per l'affidabilità in ambienti difficili.

Proprietà chiave di RF-60A

Le robuste caratteristiche di RF-60A lo rendono un materiale preferito per applicazioni ad alta frequenza:

- Costante dielettrica (Dk): 6,15 a 10 GHz. Questo basso Dk consente una perdita di segnale minima e prestazioni migliorate nelle applicazioni RF.
- Fattore di dissipazione: 0,0038 a 10 GHz/23°C. Questo basso fattore di dissipazione garantisce una trasmissione efficiente del segnale con una ridotta generazione di calore.
- Assorbimento di umidità: 0,02%. Il basso tasso di assorbimento di umidità contribuisce a una maggiore affidabilità in ambienti umidi.
- Conducibilità termica: 0,4 W/MK. Questa proprietà aiuta a dissipare efficacemente il calore, fondamentale per applicazioni ad alta potenza.


- CTE (Coefficiente di espansione termica):
- Asse X: 9 ppm/°C
- Asse Y: 8 ppm/°C
- Asse Z: 69 ppm/°C


- Proprietà di degassamento: 0,02% TML, 0,01% WVR. Queste caratteristiche rendono RF-60A adatto per applicazioni con spazio limitato.

Queste proprietà assicurano che la PCB RF-60A mantenga l'integrità delle prestazioni anche in condizioni estreme, il che è essenziale per applicazioni in campo aerospaziale, telecomunicazioni e dispositivi medici.

Specifiche dettagliate della PCB

Questa PCB presenta una sofisticata costruzione rigida a 2 strati che ottimizza le prestazioni per applicazioni ad alta frequenza. Di seguito sono riportate le specifiche precise che definiscono le sue capacità:

Specifiche tecniche

- Materiale di base: RF-60A
- Numero di strati: 2 strati, che forniscono un equilibrio tra complessità ed efficienza.
- Dimensioni della scheda: 65 mm x 14 mm (±0,15 mm), che consentono progetti compatti senza sacrificare la funzionalità.
- Traccia/Spazio minimo: 4/6 mils, facilitando progetti di circuiti complessi.
- Dimensione minima del foro: 0,3 mm, adatta a vari componenti elettronici.
- Spessore della scheda finita: 0,7 mm, garantendo durata e affidabilità.
- Peso del rame finito: 1 oz (1,4 mils) sugli strati esterni, fornendo connessioni elettriche robuste.
- Spessore della placcatura delle vie: 20 μm, migliorando la durata delle connessioni tra gli strati.
- Finitura superficiale: Oro a immersione, garantendo un'eccellente saldabilità e resistenza alla corrosione.
- Serigrafia superiore: Nera, che fornisce una chiara identificazione dei componenti.
- Maschera di saldatura superiore: Blu, che contribuisce al design estetico e funzionale.
- Test elettrico: testato al 100% prima della spedizione, garantendo l'assicurazione della qualità.
- Disponibilità globale: Sì, rendendolo accessibile ai produttori di tutto il mondo.

Struttura dello stackup della PCB

Lo stackup della PCB RF-60A è composto da:

- Strato di rame 1: 35 μm, garantendo un'efficace trasmissione del segnale.
- Dielettrico RF-60A: 0,635 mm (25 mils), fornendo isolamento e stabilità essenziali.
- Strato di rame 2: 35 μm, che consente configurazioni di circuiti complessi.

Questa configurazione attentamente progettata garantisce prestazioni e affidabilità ottimali, in particolare nelle applicazioni ad alta frequenza.

Applicazioni nel settore

La PCB RF-60A è adatta a varie applicazioni ad alta frequenza, tra cui:

Amplificatori di potenza: utilizzati nei sistemi di comunicazione in cui la potenza del segnale è fondamentale.

Filtri e accoppiatori: essenziali per l'elaborazione e l'instradamento del segnale nei circuiti RF.

Antenne miniaturizzate: ideali per progetti compatti nei moderni dispositivi di comunicazione.

Componenti passivi: come condensatori e resistori, dove stabilità e affidabilità sono fondamentali.

Conformità e sostenibilità

La PCB RF-60A è conforme agli standard IPC-Class-2, garantendo che soddisfi i parametri di riferimento di produzione di alta qualità. Inoltre, è conforme a RoHS e WEEE, riflettendo un impegno per la sostenibilità ambientale e pratiche di produzione responsabili. Questa conformità non solo garantisce la sicurezza per gli utenti finali, ma si allinea anche agli sforzi globali per ridurre al minimo i rifiuti elettronici.

Conclusione
Con il suo materiale RF-60A avanzato, l'alta precisione e il design robusto, la PCB rigida a 2 strati è posizionata come la soluzione perfetta per il tuo prossimo progetto elettronico. Vengono offerti qualità e affidabilità superiori, su misura per applicazioni ad alta frequenza!

Per ulteriori informazioni o per effettuare un ordine, contatta il nostro team di vendita dedicato.
