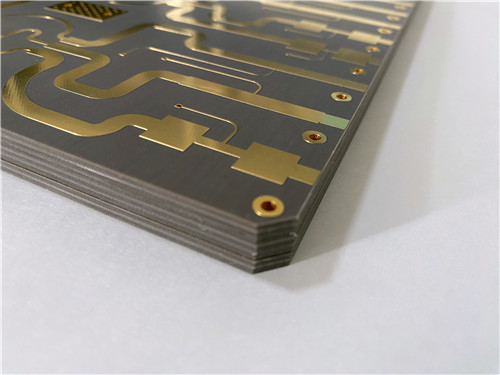

Presentazione del PCB a doppia faccia TP1020, un circuito stampato ad alte prestazioni progettato per applicazioni avanzate in ambienti ad alta frequenza. Costruito con materiale TP1020 di alta qualità, questo PCB è progettato per l'affidabilità e prestazioni dielettriche ottimali, rendendolo ideale per circuiti elettronici complessi.
Il materiale TP1020 è una composizione termoplastica unica, che integra ceramiche con resina di ossido di polifenilene (PPO). A differenza dei materiali PCB tradizionali rinforzati con fibra di vetro, TP1020 offre prestazioni dielettriche e stabilità superiori. L'assenza di fibra di vetro consente una superficie più liscia, migliorando l'integrità del segnale e riducendo le perdite, il che è fondamentale per le applicazioni ad alta frequenza.
Proprietà chiave di TP1020
- Costante dielettrica (Dk): Regolabile nell'intervallo da 3 a 25, con un valore standard di 10,2±0,2 a 10 GHz. Questa sintonizzabilità assicura che i progetti possano essere ottimizzati per specifici requisiti del circuito.
- Basso fattore di dissipazione: Con un fattore di dissipazione di 0,0012 a 10 GHz, il TP1020 minimizza la perdita di energia, migliorando l'efficienza complessiva.
- Stabilità termica: Il materiale presenta un basso coefficiente termico della costante dielettrica (TCDK) di -40 ppm/°C, garantendo prestazioni stabili in un ampio intervallo di temperature (-55°C a 150°C).
Specifiche tecniche
Il PCB TP1020 è meticolosamente progettato con le seguenti specifiche:
- Numero di strati: Doppia faccia
- Dimensioni della scheda: 129 mm x 129 mm (±0,15 mm)
- Traccia/Spazio minimo: 5/8 mils, consentendo progetti densamente compatti.
- Dimensione minima del foro: 0,7 mm, adatta a vari tipi di componenti.
- Spessore della scheda finita: da 6,0 mm per garantire la durata.
- Finitura superficiale: Oro a immersione al nichel chimico (ENIG) per un'eccellente saldabilità e resistenza alla corrosione.
- Test elettrico: Ogni scheda viene sottoposta a un test elettrico al 100% prima della spedizione, garantendo la garanzia di qualità.
Parametro tecnico del prodotto | Modelli di prodotto e scheda tecnica | |||||||||||||||
Caratteristiche del prodotto | Condizioni di prova | Unità | TP TP-1 TP-2 | |||||||||||||
Costante dielettrica | Quando la costante dielettrica è ≤11, la condizione di prova è 10 GHz. Quando la costante dielettrica è >11, la condizione di prova è 5 GHz. |
/ | 3.0±0.06 | 4.4±0.09 | 6.0±0.12 | |||||||||||
6.15±0.12 | 9.2±0.18 | 9.6±0.19 | ||||||||||||||
10.2±0.2 | 11.0±0.022 | 16.0±0.4 | ||||||||||||||
20.0±0.8 | 22.0±0.88 | 25.0±1.0 | ||||||||||||||
La costante dielettrica può essere personalizzata nell'intervallo da 3,0 a 25. | ||||||||||||||||
Tolleranza della costante dielettrica | Costante dielettrica 3.0~11.0 | / | ±2% | |||||||||||||
Costante dielettrica 11.1~16.0 | / | ±2.5% | ||||||||||||||
Costante dielettrica 16.1~25.0 | / | ±4% | ||||||||||||||
Tangente di perdita | Tangente di perdita 3.0~9.5 | 10GHz | / | 0.0010 | ||||||||||||
Tangente di perdita 9.6~11.0 | 10GHz | / | 0.0012 | |||||||||||||
Tangente di perdita 11.1~16.0 | 5GHz | / | 0.0015 | |||||||||||||
Tangente di perdita 16.1~25.0 | 5GHz | / | 0.0020~0.0025 | |||||||||||||
Coefficiente di temperatura della costante dielettrica | Costante dielettrica 3.0~9.5 | -55 º~150ºC | PPM/℃ | -50 | ||||||||||||
Costante dielettrica 9.6~16.0 | -55 º~150ºC | PPM/℃ | -40 | |||||||||||||
Costante dielettrica 16.1~25.0 | -55 º~150ºC | PPM/℃ | -55 | |||||||||||||
Resistenza alla pelatura | 1 OZ Stato normale | N/mm | >0.6 | |||||||||||||
1 OZ Dopo test di umidità AC | N/mm | >0.4 | ||||||||||||||
Resistività volumetrica | Stato normale a 500 V | MΩ.cm | >1×109 | |||||||||||||
Resistività superficiale | Stato normale a 500 V | MΩ | >1×107 | |||||||||||||
Coefficiente di espansione termica (XY Z) |
Costante dielettrica 3.00~4.40 | -55 º~150ºC | PPM/℃ | 60,60,70 | ||||||||||||
Costante dielettrica 4.60~6.15 | -55 º~150ºC | PPM/℃ | 50,50,60 | |||||||||||||
Costante dielettrica 6.16~11.0 | -55 º~150ºC | PPM/℃ | 40,40,55 | |||||||||||||
Costante dielettrica 11.1~16.0 | -55 º~150ºC | PPM/℃ | 40,40,50 | |||||||||||||
Costante dielettrica 16.1~25.0 | -55 º~150ºC | PPM/℃ | 35,35,40 | |||||||||||||
Assorbimento d'acqua | 20±2℃, 24 ore | % | ≤0.01 | |||||||||||||
Temperatura di esercizio a lungo termine | Camera ad alta e bassa temperatura | ℃ | -100º~150ºC | |||||||||||||
Composizione del materiale | Polifenileneossido, ceramica, abbinata a lamina di rame ED. | |||||||||||||||
I dati sulla densità e sulla conducibilità termica per materiali con diverse costanti dielettriche sono i seguenti: | ||||||||||||||||
Caratteristiche del prodotto | Unità | Costante dielettrica | ||||||||||||||
3.0 | 4.4 | 6.0 | 6.15 | 9.6 | 10.2 | 11.0 | 16.0 | 20.0 | 22.0 | 25.0 | ||||||
Densità | g/cm3 | 1.69 | 1.89 | 2.1 | 2.12 | 2.26 | 2.33 | 2.40 | 2.76 | 2.73 | 2.77 | 2.94 | ||||
Conducibilità termica | W/(M.K) | 0.40 | 0.44 | 0.55 | 0.55 | 0.65 | 0.67 | 0.70 | 0.80 | 0.85 | 0.90 | 1.0 |
Applicazioni del PCB TP1020
La versatilità del PCB TP1020 lo rende adatto a un'ampia gamma di applicazioni high-tech:
1. Sistemi di navigazione satellitare globale: le capacità ad alta frequenza e le caratteristiche di bassa perdita rendono il TP1020 ideale per i sistemi di navigazione di precisione.
2. Sistemi imbarcati su missili: l'affidabilità e le prestazioni del PCB in condizioni estreme sono cruciali per le applicazioni militari in cui il fallimento non è un'opzione.
3. Tecnologia di innesco: il PCB TP1020 supporta i circuiti complessi richiesti per i moderni sistemi di innesco, garantendo meccanismi di detonazione affidabili.
4. Antenne miniaturizzate: con il suo design compatto e le prestazioni ad alta frequenza, il TP1020 è perfetto per lo sviluppo di antenne miniaturizzate utilizzate in vari dispositivi di comunicazione.
Garanzia di qualità
Il nostro impegno per la qualità si riflette nell'adesione allo standard IPC-Class-2 per il PCB TP1020. Ogni scheda è sottoposta a rigorosi protocolli di test, garantendo che soddisfi i parametri di riferimento del settore per prestazioni e affidabilità. Il test elettrico al 100% garantisce che ogni PCB spedito sia privo di difetti, offrendo ai nostri clienti la massima tranquillità.
Conclusione
Il PCB a doppia faccia TP1020 è più di un semplice circuito stampato; è una soluzione ad alte prestazioni che soddisfa le rigorose esigenze dell'elettronica moderna. Con le sue proprietà avanzate dei materiali e l'ingegneria precisa, il PCB TP1020 è pronto a elevare i tuoi progetti a nuovi livelli.
Mentre continuiamo a innovare ed espandere le nostre offerte, ti invitiamo a esplorare il potenziale del PCB TP1020 per il tuo prossimo progetto. Per richieste o per effettuare un ordine, contatta il nostro team di vendita o visita il nostro sito Web.
