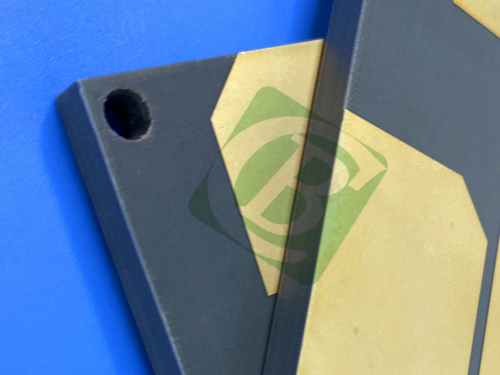

PCB TP980 a doppio lato con finitura ENIG spessore 4 mm

Composizione del Materiale

Il materiale di base per questo PCB è TP980, noto per le sue proprietà dielettriche avanzate. Questo materiale termoplastico è composto da una miscela di ceramiche e resina polifenilene ossido (PPO), intenzionalmente progettato senza rinforzo in fibra di vetro. Questa composizione unica consente regolazioni precise della costante dielettrica, rendendo il TP980 adatto a una vasta gamma di applicazioni ad alta frequenza.

Stack-up del PCB

Lo stack-up di questo PCB è meticolosamente progettato per ottimizzare le prestazioni:

- Strato di rame 1: 35 μm di rame vengono utilizzati per il primo strato, fornendo le necessarie capacità di routing e messa a terra.

- Nucleo TF980: Il materiale del nucleo, che misura 4,0 mm (157,5 mils), contribuisce in modo significativo alle proprietà dielettriche della scheda, migliorando l'integrità del segnale e la gestione termica.

- Strato di rame 2: Un ulteriore strato di rame da 35 μm svolge una funzione simile al primo, consentendo un routing efficiente e il posizionamento dei componenti.

Specifiche del PCB

Artwork e standard di qualità

Questo artwork del PCB è fornito in formato Gerber RS-274-X, uno standard ampiamente utilizzato nella produzione di PCB che garantisce la compatibilità tra vari processi di fabbricazione. Questo formato consente una comunicazione precisa del design del PCB ai produttori.

Aderendo agli standard di qualità IPC-Class-2, questo PCB soddisfa i requisiti essenziali di affidabilità e prestazioni, garantendo che possa essere utilizzato in varie applicazioni senza compromettere la funzionalità.

Disponibilità

Il PCB TP980 è disponibile in tutto il mondo, rendendolo una scelta versatile per produttori e progettisti che desiderano implementare soluzioni ad alta frequenza nei loro prodotti elettronici.

Caratteristiche del TP980

- Costante dielettrica (Dk): 9.8 ± 0.2 a 10 GHz, garantendo prestazioni stabili per segnali ad alta frequenza.

- Fattore di dissipazione: 0.0012 a 10 GHz, indicando una bassa perdita di energia durante la trasmissione del segnale.

- Coefficiente termico della costante dielettrica (TCDK): -40 ppm/°C, mantenendo le prestazioni in un ampio intervallo di temperature da -55°C a 150°C.

- Valori CTE:

- Asse X: 40 ppm/°C

- Asse Y: 40 ppm/°C

- Asse Z: 55 ppm/°C

- Conduttività termica: 0.65 W/mk, facilitando un'efficace dissipazione del calore.

- Assorbimento di umidità: 0.01%, riducendo il rischio di guasti legati all'umidità.

- Valutazione UL: 94-V0, garantendo la conformità agli standard di sicurezza antincendio.

Applicazioni tipiche

Il PCB TP980 è particolarmente adatto per applicazioni esigenti, tra cui:

- Sistemi di navigazione satellitare globale: Offrendo la precisione e l'affidabilità necessarie per la tecnologia di navigazione.

- Tecnologie a bordo di missili: Soddisfacendo rigorosi standard di prestazioni e affidabilità essenziali nelle applicazioni di difesa.

- Tecnologia di innesco: Fornendo prestazioni robuste e affidabili in applicazioni di sicurezza critiche.

- Antenne miniaturizzate: Consentendo design compatti senza sacrificare le prestazioni, cruciali nei moderni sistemi di comunicazione.

Conclusione

Il PCB TP980 esemplifica l'intersezione tra scienza dei materiali avanzati e ingegneria elettronica. Con le sue eccezionali proprietà dielettriche, la sua costruzione robusta e l'adesione agli standard di qualità, è una scelta di primo piano per applicazioni ad alta frequenza. Poiché la domanda di PCB affidabili ed efficienti continua ad aumentare, il TP980 è pronto a soddisfare le sfide della progettazione elettronica moderna.
