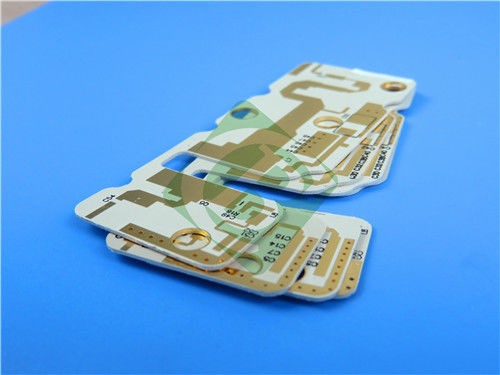

Poiché la domanda di elettronica ad alte prestazioni continua ad aumentare, il bisogno di schede di circuiti stampati (PCB) avanzate in grado di soddisfare requisiti rigorosi non è mai stato così elevato.Il nostro PCB a doppio lato appena spedito, costruito con materiale TRF-45, esemplifica questa domanda.
Composizione del materiale: TRF-45
Il materiale stratificato TRF-45 rappresenta un progresso all'avanguardia nei laminati a basse perdite e termicamente stabili.migliorare la stabilità dimensionale mantenendo un elevato grado di affidabilità in ambienti difficiliLa sua composizione unica gli consente di funzionare bene in un'ampia gamma di temperature, comprese le condizioni di saldatura, rendendolo ideale per applicazioni ad alta frequenza.
Caratteristiche
- PTFE ricoperto di ceramica a bassa perdita
- Costante dielettrica stabile (Dk) di 4,5 ± 0,15 a 10 GHz su temperatura e frequenza
- Fattore di dissipazione di 0,0035 a 10 GHz
- Assorbimento di umidità dello 0,06%
- CTE dell'asse X di 9 ppm/°C, CTE dell'asse Y di 9 ppm/°C, CTE dell'asse Z di 40 ppm/°C, da 50°C a 150°C
- Conduttività termica di 0,43 W/mk
- infiammabilità UL 94-V0
Specifica dei PCB
| Parametro |
Specificità |
| Materiale di base |
TRF-45 |
| Numero di strati |
Di doppio lato |
| Dimensioni della scheda |
50 mm x 50 mm ± 0,15 mm |
| Traccia/spazio minimo |
4/5 milligrammi |
| Dimensione minima del foro |
0.3 mm |
| Via cieca |
No |
| Spessore della tavola finita |
0.9 mm |
| Peso di Cu finito |
1 oz (1,4 ml) per gli strati esterni |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Olio di immersione in nichel senza elettro (ENIG) |
| Top Silkscreen |
No |
| Fusoliera di fondo |
No |
| Top Solder Mask |
No |
| Maschera di saldatura inferiore |
No |
| Prova elettrica |
Prova elettrica al 100% prima della spedizione |
Impilazione di PCB
La progettazione dell'accoppiamento di questo PCB è fondamentale per le sue prestazioni:
- Strato di rame 1: 35 μm
- TRF-45 Core: 0,813 mm (32 mil)
- Strato di rame 2: 35 μm
Questa disposizione garantisce che il PCB mantenga l'integrità del segnale e la stabilità termica, essenziali per le applicazioni ad alta frequenza.
Assicurazione della qualità
La qualità è fondamentale nella produzione di PCB e questo PCB TRF-45 aderisce agli standard IPC-Class-2, garantendo prestazioni affidabili in una varietà di applicazioni.Ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo la sua funzionalità e affidabilità.
Applicazioni
Il PCB TRF-45 è ideale per diverse applicazioni ad alta tecnologia, tra cui:
- Antenne radio satellitari: le caratteristiche di bassa perdita e le proprietà dielettriche stabili del PCB lo rendono perfetto per la comunicazione satellitare, garantendo una trasmissione e una ricezione chiare del segnale.
- Antenne RFID: grazie al suo design robusto e alle sue eccellenti prestazioni, questo PCB è una scelta eccellente per le applicazioni RFID, facilitando una comunicazione efficiente nei sistemi di tracciamento e identificazione.
- Antenne GPS: il PCB TRF-45 fornisce dati di posizione precisi, rendendolo essenziale per i sistemi di navigazione che richiedono un'elevata precisione e affidabilità.
Conclusioni
Il PCB a doppio lato TRF-45 è una soluzione all'avanguardia, pensata per applicazioni ad alte prestazioni nel settore dell'elettronica.rigorosi standard di qualità, e il design compatto, serve come una risorsa vitale per produttori e progettisti allo stesso modo.il PCB TRF-45 è ben attrezzato per far fronte alle esigenze di un ambiente tecnologico in rapida evoluzioneSia che sia utilizzato per comunicazioni satellitari, tecnologia RFID o sistemi GPS, questo PCB è progettato per fornire prestazioni e affidabilità eccezionali.
