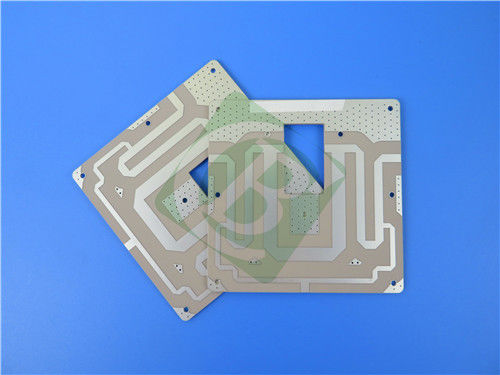

Il nostro PCB rigido a due strati, progettato con precisione, utilizza il laminato in ceramica organica RF-35 premium di Taconic, offrendo prestazioni eccezionali per applicazioni commerciali a microonde e RF.Progettato per l'affidabilità e l'efficienza dei costi, questo PCB è la scelta ideale per amplificatori di potenza, filtri e vari componenti passivi.
L'accumulo di questo PCB è costituito da:
- Strato di rame 1: 35 μm (1 oz)
- RF-35 Core: 0,254 mm (10 mil)
- Strato di rame 2: 35 μm (1 oz)
Dettagli dei PCB
| Parametro |
Specificità |
| Materiale di base |
RF-35 |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
71 mm x 60 mm (± 0,15 mm) |
| Traccia/spazio minimo |
4/6 milligrammi |
| Dimensione minima del foro |
0.2 mm |
| Via cieca |
No |
| Spessore della tavola finita |
0.3 mm |
| Peso di Cu finito |
1 oz (1,4 ml) |
| Via spessore del rivestimento |
25 μm |
| Finitura superficiale |
Argento immersivo |
| Top Silkscreen |
Bianco |
| Fusoliera di fondo |
No |
| Top Solder Mask |
No |
| Maschera di saldatura inferiore |
No |
| Prova elettrica |
Testato al 100% prima della spedizione |
Caratteristiche e vantaggi di RF-35 MateriaIo...
Proprietà dielettriche
Il laminato RF-35 presenta una costante dielettrica stabile di 3,5 a 1,9 GHz, fornendo prestazioni di segnale costanti per applicazioni a microonde che richiedono un controllo preciso dell'impedenza.
Caratteristiche di basse perdite
Con un fattore di dissipazione di appena 0,0018 a 1,9 GHz, la RF-35 riduce al minimo la perdita di energia, rendendola ideale per applicazioni ad alta frequenza come amplificatori di potenza e sistemi wireless.
Performance termica
I valori CTE per RF-35 sono ottimizzati per applicazioni elettroniche:
- Asse X: 19 ppm/°C
- Asse Y: 24 ppm/°C
- Asse Z: 64 ppm/°C
Queste metriche garantiscono che il PCB mantenga la sua integrità e le sue prestazioni sotto stress termico.
Ulteriori vantaggi
- Forza di rottura dielettrica elevata (41 kV)
- Classificazione di infiammabilità UL-94 V0
- eccellente liscezza superficiale per precise applicazioni RF
- Buona resistenza allo sguscio per un montaggio affidabile
- Soluzione conveniente per applicazioni commerciali
Applicazioni tipiche
La versatilità di questo PCB lo rende adatto a varie applicazioni ad alte prestazioni, tra cui:
- Amplificatori di potenza: supporta una gestione efficiente dell'energia in progetti compatti
- Filtri e accoppiatori: essenziali per il condizionamento e la distribuzione del segnale
- Infrastrutture wireless: componenti della stazione base che richiedono prestazioni stabili
- Attrezzature di prova: sistemi di misurazione che richiedono precisione
- Sistemi commerciali a microonde: soluzioni convenienti per la produzione in serie
- Moduli RF: progetti compatti per i moderni sistemi di comunicazione
Conformità e norme
Questo PCB aderisce agli standard IPC-Class-2, garantendo che soddisfi i criteri di riferimento del settore per affidabilità e qualità.pronto per l'integrazione senza soluzione di continuità nei processi di produzione.
Disponibilità globale
Questo PCB è disponibile per la spedizione in tutto il mondo, rendendolo accessibile ai produttori e agli ingegneri di tutto il mondo.
Conclusioni
Questo PCB rigido a due strati con costruzione RF-35 è una soluzione ad alte prestazioni, pensata per soddisfare le esigenze delle applicazioni commerciali a microonde.specifiche precise, e test rigorosi lo rendono una scelta ideale per ingegneri e produttori che cercano affidabilità e prestazioni a costi competitivi.si sta investendo in una soluzione durevole ed efficiente che migliorerà i prodotti e le applicazioniContattaci oggi per discutere le tue esigenze specifiche.
