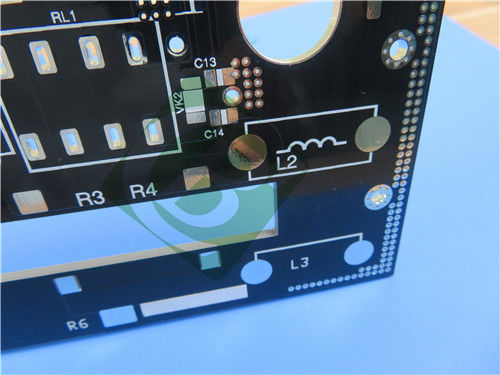

Siamo orgogliosi di presentare il nostro PCB rigido a 4 strati ad alte prestazioni realizzato con materiale poliamide di prima qualità, progettato appositamente per applicazioni impegnative in ambienti estremi.Questo PCB offre un'eccellente affidabilità a temperature elevate, condizioni di funzionamento ad alta pressione per l'aerospaziale, l'elettronica militare e le attrezzature per l'estrazione di petrolio.
L'accumulo di questo PCB è costituito da:
- Strato di rame 1: 35 μm (1 oz)
- Nocciolo di poliammide: 0,32 mm
- Strato di rame 2: 35 μm (1 oz)
- Polyimide Prepreg: 0,1 mm
- Polyimide Core: 0,8 mm
- Polyimide Prepreg: 0,1 mm
- Strato di rame 3: 35 μm (1 oz)
- Nocciolo di poliammide: 0,32 mm
- Strato di rame 4: 35 μm
Dettagli dei PCB
| Parametro |
Specificità |
| Materiale di base |
Polyimide rigido |
| Numero di strati |
4 Strati |
| Dimensioni della scheda |
325 mm x 83 mm (± 0,15 mm) |
| Traccia/spazio minimo |
5/5 milligrammi |
| Dimensione minima del foro |
0.3 mm |
| Via cieca |
No |
| Spessore della tavola finita |
1.8 mm |
| Peso di Cu finito |
1 oz (1,4 ml) di strati esterni |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
HASL senza piombo |
| Top Silkscreen |
Bianco |
| Fusoliera di fondo |
Bianco |
| Top Solder Mask |
Nero |
| Maschera di saldatura inferiore |
Nero |
| Caratteristiche particolari |
0.3 mm di via di resina riempita e coperta
Controforte di buchi dall'alto |
| Prova elettrica |
Testato al 100% prima della spedizione |
Caratteristiche e vantaggi del materiale poliamidico
Stabilità termica
Il laminato di poliimide presenta un'eccezionale resistenza al calore, sopportando prove di stress termico a 288 °C senza delaminamento o vesciche, e presenta un'elevata temperatura di transizione del vetro (Tg) di 257 °C.
Forza meccanica
Dimostra una straordinaria resistenza alla buccia (1,42 N/mm dopo sforzo termico) e resistenza alla piegatura (410,2 N/mm2 in direzione macchina), garantendo la durata in ambienti difficili.
Prestazioni elettriche
Mantiene ottime proprietà isolanti con:
- Resistenza volumica: 6,6 × 108 MΩ·cm
- Resistenza superficiale: 3,4×108 MΩ
- Costante dielettrica: 4,12 @ 1MHz
- Fattore di dissipazione: 0,0072 @ 1MHz
Resistenza ambientale
- Tasso di assorbimento dell'umidità solo dello 0,11%
- Eccellente resistenza alle radiazioni
- Mantenere le prestazioni in condizioni estreme
Ulteriori vantaggi
- prestazioni dielettriche ad alta frequenza
- Funzionamento affidabile in ambienti di petrolio e gas
- Stabilità dimensionale superiore
- Eccellente resistenza chimica
Applicazioni tipiche
Le proprietà uniche della poliamide la rendono ideale per applicazioni impegnative:
- sistemi aerospaziali: avionica che richiede un'estrema affidabilità
- elettronica militare: sistemi di difesa mission-critical
- attrezzature per il pozzo: elettronica per l'estrazione del petrolio
- Componenti satellitari: affidabilità spaziale
- Controlli industriali ad alta temperatura
- sistemi di sterilizzazione di apparecchiature mediche
Conformità e norme
Questo PCB aderisce agli standard IPC-Class-2, garantendo una qualità e un'affidabilità costanti.
Disponibilità globale
Offriamo spedizioni in tutto il mondo con consegne affidabili a ingegneri e produttori in tutte le regioni.
Conclusioni
Il nostro PCB rigido a 4 strati di poliammide rappresenta la soluzione definitiva per applicazioni che richiedono estrema resistenza termica e ambientale.eccellenti proprietà meccaniche, e confiabilità comprovata, questa soluzione offre prestazioni eccezionali nelle condizioni più difficili.si sta scegliendo una soluzione ad alte prestazioni che non compromette sotto stress - perfetto per le applicazioni più esigenti.
Contattaci oggi se stai cercando una soluzione PCB di alta affidabilità e alte prestazioni!
