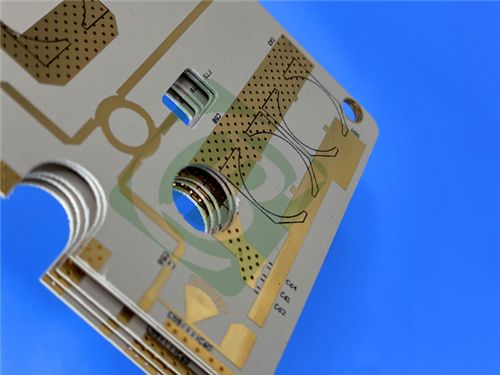

Circuito stampato a doppio strato RF-10 Laminato 10mil 1oz di rame

Presentazione del nostro PCB rigido a doppio strato ad alte prestazioni, progettato con competenza utilizzando il materiale RF-10. Questo PCB avanzato è progettato per applicazioni RF di precisione in cui la riduzione delle dimensioni e l'integrità del segnale sono fondamentali, rendendolo la scelta ideale per sistemi di antenne, componenti satellitari e tecnologie aerospaziali.

Lo stack-up di questo PCB è composto da:

- Strato di rame 1: 35 μm (1oz)

- Nucleo RF-10: 0,254 mm (10 mil)

- Strato di rame 2: 35 μm (1oz)

Dettagli del PCB

Caratteristiche e vantaggi del materiale RF-10

Proprietà dielettriche

Il laminato RF-10 presenta un'elevata costante dielettrica di 10,2 ±0,3 a 10 GHz, consentendo una significativa riduzione delle dimensioni del circuito mantenendo un'eccellente integrità del segnale per progetti RF compatti.

Caratteristiche a bassissima perdita

Con un basso fattore di dissipazione di 0,0025 a 10 GHz, RF-10 riduce al minimo la perdita di segnale, rendendolo perfetto per applicazioni ad alta frequenza come antenne GPS e comunicazioni satellitari.

Prestazioni termiche

I valori CTE per RF-10 dimostrano un'eccezionale stabilità:

- Asse X: 16 ppm/°C

- Asse Y: 20 ppm/°C

- Asse Z: 25 ppm/°C

Questi valori garantiscono prestazioni affidabili in tutte le variazioni di temperatura.

Vantaggi aggiuntivi

- Elevata conducibilità termica (0,85 W/mk) per un'efficace dissipazione del calore

- Assorbimento di umidità minimo (0,08%) per la durata ambientale

- Classificazione di infiammabilità V-0 per la conformità alla sicurezza

- Eccellente adesione a superfici di rame lisce

- Stabilità dimensionale superiore per applicazioni di precisione

Applicazioni tipiche

Le proprietà uniche di RF-10 lo rendono ideale per applicazioni RF esigenti:

- Antenne patch a microstriscia: consentono progetti compatti e ad alte prestazioni

- Antenne GPS: per sistemi di posizionamento precisi

- Componenti passivi: filtri, accoppiatori e divisori di potenza

- Sistemi anticollisione per aeromobili: sicurezza aerea fondamentale per la missione

- Componenti satellitari: funzionamento affidabile negli ambienti spaziali

- Sistemi di comunicazione 5G: supporto delle reti di nuova generazione

Conformità e standard

Questo PCB soddisfa i rigorosi standard IPC-Class-2, garantendo qualità e affidabilità costanti. Tutti i file di produzione sono forniti in formato Gerber RS-274-X per una perfetta integrazione della produzione.

Disponibilità globale

Offriamo spedizioni in tutto il mondo con consegne affidabili a ingegneri e produttori in tutte le regioni.

Conclusione

Il nostro PCB RF-10 a doppio strato rappresenta un equilibrio ottimale tra prestazioni e valore per le applicazioni RF che richiedono la miniaturizzazione del circuito. Con la sua elevata costante dielettrica, le eccellenti proprietà termiche e l'affidabilità comprovata, questa soluzione offre prestazioni eccezionali in progetti compatti. Scegliendo questo PCB, stai selezionando una soluzione conveniente che non compromette la qualità, perfetta per le tue applicazioni RF più impegnative. Contattaci oggi per discutere come questo PCB può migliorare il tuo prossimo progetto.
