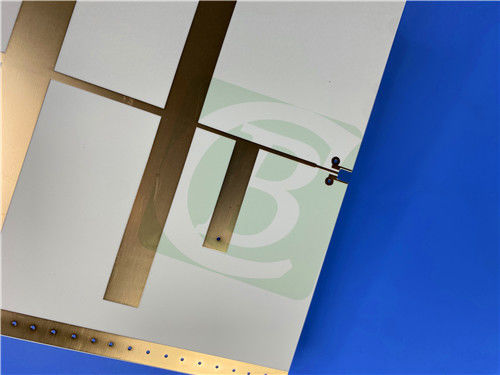

RF PCB a doppio lato RO3003G2 5mil Laminato 1 oz di rame

Questo avanzato PCB rigido a due strati utilizza il laminato ad alta frequenza Rogers RO3003G2, specificamente progettato per i sistemi radar automobilistici a onde millimetriche.Questa soluzione offre prestazioni eccezionali per le applicazioni ADAS a 77 GHz, offrendo un'integrità del segnale e un'affidabilità superiori in ambienti automobilistici esigenti.

Dettagli della costruzione del PCB

L'accumulo di questo PCB è costituito da:

- Strato di rame 1: 35 μm (1 oz)

- RO3003G2 Core: 0,127 mm (5 mil)

- Strato di rame 2: 35 μm (1 oz)

Specificativi dei PCB

RO3003G2 Vantaggi materiali

Proprietà dielettriche

Il laminato RO3003G2 presenta una costante dielettrica ultra-stabile di 3,0 ± 0,04 a 10 GHz e 3,07 a 77 GHz, garantendo prestazioni costanti sulle frequenze dei radar automobilistici.

Caratteristiche di basse perdite

Con un fattore di dissipazione di appena 0,0011 a 10 GHz, RO3003G2 riduce al minimo la perdita di segnale, fondamentale per mantenere la sensibilità e la precisione del radar.

Stabilità termica

- eccellente coefficiente termico della costante dielettrica: -35 ppm/°C

- Sistema CTE abbinato (16/17/18 ppm/°C sugli assi X/Y/Z)

- Mantenere le prestazioni in vari intervalli di temperatura

Caratteristiche migliorate

- rame ED a profilo molto basso (VLP)

- Riduzione della porosità dielettrica

- Sistema di riempimento ottimizzato per prestazioni costanti

Principali vantaggi

- Performance di perdita di inserimento migliore della sua categoria

- Variazione minima della costante dielettrica

- Consente un'implementazione affidabile di piccole dimensioni (0,2 mm)

- Ottimizzato per il radar automobilistico a 77 GHz

- Miglioramento del rendimento industriale

Applicazioni tipiche

- Sistemi di controllo di crociera adattivi

- Avvertimento di collisione anteriore

- Assistenza frenante attiva

- Assistenza al cambio corsia

- Pilota di ingorghi.

- Parcheggi automatici

- rilevamento del punto cieco

Assicurazione della qualità

- Conforme alle norme IPC-Classe 2

- Gerber formato RS-274-X

- Disponibilità mondiale

- 100% di test elettrici

Conclusioni

Questa soluzione PCB RO3003G2 rappresenta l'avanguardia della tecnologia radar automobilistica, combinando materiali avanzati ad alta frequenza di Rogers con una produzione di precisione.Le sue prestazioni ottimizzate a 77 GHz lo rendono ideale per le applicazioni ADAS di nuova generazione che richiedono un funzionamento affidabile in ambienti difficili.
