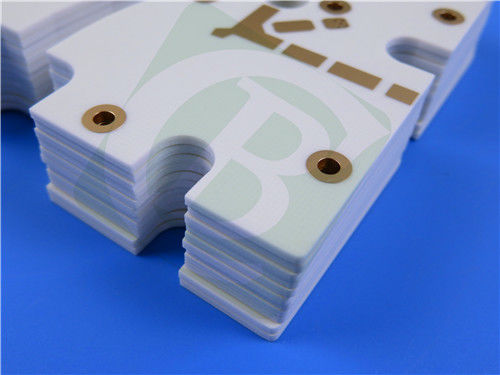

20mil TFA PCB 2-Layer 1OZ RF Circuit Board Immersion Gold

Introducendo il nostro PCB rigido a due strati, costruito con materiale TFA615, un substrato ad alta frequenza di livello aerospaziale progettato per applicazioni esigenti.e proprietà meccaniche, è progettato per fornire affidabilità in scenari critici come le apparecchiature aerospaziali e i sistemi radar.

Impilazione

Copper_layer_1: 35 μm

TFA615 Core: 0,508 mm (20 mil)

Copper_layer_2: 35 μm

Dettagli dei PCB

Cosa rende unico il TFA615?

Sulla serie TFA

I substrati della serie TFA sono composti ceramici in politetrafluoroetilene (PTFE), realizzati senza tessuto tradizionale in fibra di vetro.che si traduce in prestazioni di livello aerospaziale che rivalizzano con le alternative estereCaratteristiche chiave:

- Nessun tessuto in fibra di vetro, eliminando l'"effetto fibra di vetro" nella propagazione di onde elettromagnetiche

- Miscela nanoceramica uniforme per prestazioni di frequenza stabili e perdita dielettrica minima

-Anisotropia bassa (X/Y/Z) e espansione termica corrispondente al rame

-Caratteristiche di temperatura dielettrica stabile

-Quattro opzioni di costante dielettrica: 2,94 (TFA294), 3,0 (TFA300), 6,15 (TFA615), 10,2 (TFA1020)

TFA615 Caratteristiche

- Costante dielettrica (Dk): 6,15±0,12 a 10 GHz

- Fattore di dissipazione: 0,0015 a 10 GHz; 0,0017 a 20 GHz

- CTE (da 55°C a 288°C): X=16 ppm/°C, Y=16 ppm/°C, Z=29 ppm/°C

- Conduttività termica: 0,8 W/mk

- Assorbimento dell'umidità: 0,06%

- UL 94-V0

-Td (temperatura di decomposizione): 503°C

Applicazioni ideali

- attrezzature aerospaziali, veicoli spaziali e sistemi in cabina

- Componenti e antenne per microonde (compresi quelli sensibili alle fasi)

- radar di allarme anticipato e radar aerei

- Antenne a serie di fasi e reti di formazione del fascio

- sistemi di comunicazione e di navigazione satellitare

- Amplificatori di potenza.

Norma di conformità

Questo PCB TFA615 è rigorosamente conforme agli standard IPC-Class-2, garantendo una qualità costante, affidabilità,e prestazioni su tutte le unità, fondamentali per soddisfare le rigide esigenze delle applicazioni aerospaziali e ad alta frequenza..

Formato delle opere d'arte

Per facilitare l'integrazione senza soluzione di continuità della produzione, la grafica di questo PCB è fornita in formato Gerber RS-274-X,uno standard industriale ampiamente accettato che semplifica i flussi di lavoro di produzione e garantisce la precisione nella fabbricazione.

Portata globale

Offriamo disponibilità mondiale per questo PCB ad alte prestazioni, rendendolo accessibile a ingegneri, produttori e organizzazioni di tutte le regioni.

Conclusioni

Questo PCB con materiale TFA615 si distingue come una soluzione di alto livello per applicazioni ad alta frequenza e mission-critical.rendendolo una scelta versatile e affidabile per i progetti in cui prestazioni e affidabilità sono fondamentaliSia che si lavori su comunicazioni satellitari o antenne a fasatura, questo PCB TFA615 offre la qualità e la consistenza necessarie per avere successo negli scenari più esigenti.
