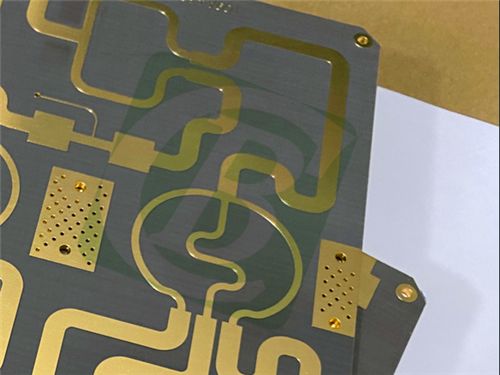

Incontra il nostro PCB rigido a due strati, realizzato con materiale TP1020, un substrato termoplastico ad alta frequenza progettato per applicazioni impegnative.Con prestazioni dielettriche eccezionali e elevata affidabilità, è progettato per eccellere in scenari come sistemi globali di navigazione satellitare e antenne miniaturizzate.
Dettagli dei PCB
| Parametro |
Specificità |
| Materiale utilizzato |
TP1020 |
| Strati |
a doppio lato |
| Dimensione |
31 mm x 31 mm = 1 PCS (± 0,15 mm) |
| Minima traccia/spazio |
7/9 milligrammi |
| Dimensione del buco più piccolo |
0.6 mm |
| Via cieca |
Non disponibile |
| Spessore finale |
4.1 mm |
| Peso del rame negli strati esterni |
1 oz (1,4 ml) |
| Via spessore del rivestimento |
20 μm |
| Trattamento superficiale |
Olio di immersione in nichel senza elettro (ENIG) |
| Fabbricazione a partire da fibre sintetiche |
Assente sia in alto che in basso |
| Maschera di saldatura |
Assente sia in alto che in basso |
| Assicurazione della qualità |
Test elettrico al 100% prima della spedizione |
Struttura dello strato
Copper_layer_1: 35 μm
TP1020 Core: 4,0 mm (157,5 mil)
Copper_layer_2: 35 μm
L'unicità del TP1020
Tutto sulla serie TP
Il materiale TP è un termoplastico ad alta frequenza unico nel settore. Il suo strato dielettrico è costituito da ceramica e resina di ossido di polifenilene (PPO), senza rinforzo in fibra di vetro.Aggiustando il rapporto tra ceramica e resina PPOIl processo di produzione speciale gli conferisce elevate prestazioni dielettriche e un'elevata affidabilità.
TP è il materiale con una superficie liscia e senza rivestimento in rame; TP-1 ha rame su un lato; TP-2 ha rame su entrambi i lati.La costante dielettrica può essere scelta liberamente tra 3 e 25 in base alle esigenze del circuito, e rimane stabile. Opzioni comuni sono 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16, 20, con numeri di parti come TP300, TP440, TP600, TP1020, ecc. Ha una bassa perdita dielettrica, che aumenta leggermente con la frequenza ma non molto fino a 10 GHz.
Caratteristiche del TP1020
- Costante dielettrica (Dk): 10,2±0,2 a 10 GHz
- Fattore di dissipazione: 0,0012 a 10 GHz
- TCDK basso: -40 ppm/°C (-55°C a 150°C)
- CTE (-55°C a 150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C
- Conduttività termica: 0,67 W/mk
- Assorbimento dell'umidità: 0,01%
- UL 94-V0
Dove funziona meglio
- Sistema globale di navigazione satellitare
- Sistemi missilistici
- Tecnologia fusibile
- Antenna miniaturizzata.
Standard seguito:Questo PCB rigido a due strati TP1020 aderisce rigorosamente allo standard IPC-Class-2, un punto di riferimento ampiamente riconosciuto nell'industria manifatturiera elettronica.
Formato dell' artwork:Il tipo di grafica fornito per questo PCB è Gerber RS-274-X, il formato più comunemente utilizzato e ampiamente accettato nell'industria dei circuiti stampati.
Disponibilità:Questo PCB rigido a due strati TP1020 è disponibile per la spedizione in tutto il mondo, garantendo che i clienti di tutti gli angoli del globo possano accedere a questo prodotto di alta qualità.
Conclusioni
In sintesi, questo PCB a due strati TP1020 è una soluzione eccellente per applicazioni di precisione ad alta frequenza.fornisce una grande stabilità dielettrica e una bassa perdita, e la sua costante dielettrica personalizzabile aggiunge alla sua versatilità.TP1020 PCB è pronto ad affrontare le sfide delle applicazioni avanzate ad alta frequenza.
