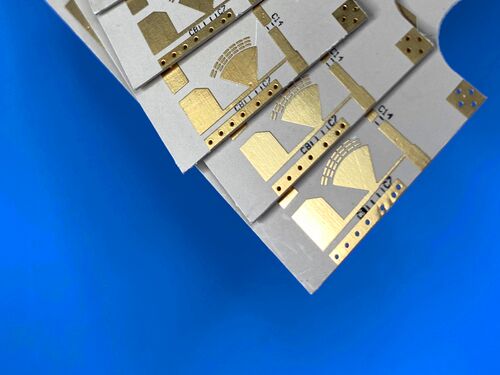

Questo PCB rigido a due strati è conforme agli standard internazionali del settore per prestazioni affidabili.CER-10laminato di ceramica organica come substrato di base,con una tensione di potenza superiore a 50 W, ma non superiore a 150 W.
Specifica dei PCB
| Articolo |
Dettagli |
| Materiale di base |
CER-10 (laminato di ceramica organica) |
| Numero di strati |
2 strati, senza vias ciechi |
| Dimensioni della scheda |
89.3 mm x 56,9 mm, 2 tipi, 2 pezzi in totale |
| Traccia/spazio minimo |
5/6 milligrammi |
| Dimensione minima del foro |
0.4 mm |
| Spessore della tavola finita |
0.7 mm |
| Peso del rame finito |
1 oz (1,4 ml) per gli strati esterni |
| Via spessore del rivestimento |
20 μm |
| Finitura superficiale |
Oro per immersione |
| Fabbricazione a partire da fibre sintetiche |
Filtro nero sullo strato superiore; non sullo strato inferiore |
| Maschera di saldatura |
Nessuna maschera di saldatura sia negli strati superiori che inferiori |
| Controllo della qualità |
100% Prova elettrica effettuata prima della spedizione |
Accumulo di PCB
| Strato |
Specificità |
| Strato di rame 1 |
35 μm |
| CER-10 Substrato |
25 mil (0,635 mm) |
| Strato di rame 2 |
35 μm |
L'opera d'arte e lo standard accettato
Tipo di disegno fornito: Gerber RS-274-X, universalmente riconosciuto come standard industriale per la fabbricazione di PCB.
Standard accettato: IPC-Class-2, un benchmark di qualità ampiamente adottato formulato dall'Association Connecting Electronics Industries (IPC).
Disponibilità
Questo PCB è disponibile per la spedizione in tutto il mondo, supportando la logistica globale per soddisfare le diverse esigenze dei progetti internazionali e garantire la consegna tempestiva.
Introduzione al materiale di base CER-10
CER-10 è un laminato di ceramica organica appartenente alla famiglia di prodotti ORCER di Taconic.che lo rende adatto alle applicazioni ad alta frequenzaIl materiale incorpora un rinforzo in vetro tessuto, integrando l'avanzata tecnologia di riempimento in ceramica di Taconic con l'esperienza in fibra di vetro PTFE rivestita.CER-10 offre una resistenza eccezionale al legame interlaminar e alla saldatura, posizionandolo così come un substrato ideale per applicazioni di microonde ad alte prestazioni e componenti passivi.
Caratteristiche principali del materiale CER-10
| Caratteristiche chiave |
Specifiche e descrizioni |
| Tipo di materiale |
CER-10 laminato di ceramica organica |
| Costante dielettrica (Dk) |
10 a 10 GHz |
| Fattore di dissipazione |
0.0035 a 10 GHz |
| Assorbimento di umidità |
00,02 per cento |
| Coefficiente di espansione termica (CTE) |
Asse X: 13 ppm/°C; asse Y: 15 ppm/°C; asse Z: 46 ppm/°C |
Vantaggi dell'uso del materiale CER-10
- Forza eccezionale del legame interlaminar e resistenza alla saldatura, che garantisce l'integrità strutturale durante la fabbricazione e il funzionamento a lungo termine
- Basso assorbimento dell'umidità e costante dielettrica stabile (Dk) su un ampio intervallo di frequenza, mantenendo prestazioni elettriche costanti
- Miglioramento della stabilità dimensionale e maggiore resistenza alla flessione, supportando il montaggio affidabile dei componenti e le prestazioni del circuito
- CTE basso dell'asse Z, che garantisce aperture di rivestimento affidabili (PTH) e riduce lo stress termico durante il ciclo di temperatura
- Supporta la miniaturizzazione delle schede di circuito, consentendo la progettazione di componenti elettronici compatti ad alte prestazioni
- Indice di infiammabilità: V-0 (per lo standard IPC-TM 650), garantendo il rispetto dei requisiti di sicurezza
Applicazioni tipiche
Sfruttando le sue proprietà elettriche e meccaniche superiori, questo PCB è specificamente progettato per applicazioni a microonde e componenti passivi ad alte prestazioni, tra cui, a titolo esemplificativo,
- Amplificatori di potenza.
- Filtri per le onde
- Accoppiatori direzionali
- Altri componenti passivi per microonde
Conclusioni
Questo PCB rigido a due strati presenta prestazioni eccezionali ad alta frequenza, stabilità strutturale e fabbricabilità,che sono supportate dalle proprietà superiori del laminato ceramico organico CER-10 e da rigorosi protocolli di controllo della qualità prima della spedizione.
Queste caratteristiche lo rendono una soluzione ideale, conveniente e affidabile per i produttori globali impegnati in progetti di microonde ad alte prestazioni e componenti passivi,in particolare quelle che richiedono proprietà dielettriche stabili, robusta resistenza meccanica e disponibilità in tutto il mondo.
