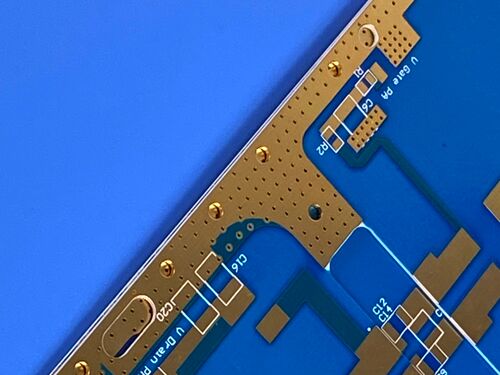

Questa PCB rigida a 2 strati è conforme agli standard industriali internazionali per prestazioni affidabili. Utilizza Rogers CuClad 217 come substrato di base, progettato per soddisfare i rigorosi requisiti delle applicazioni ad alta frequenza e a microonde con caratteristiche elettriche e meccaniche superiori.
Specifiche PCB
| Articolo |
Dettagli |
| Materiale di base |
Rogers CuClad 217 |
| Numero di strati |
2 strati, senza via cieche |
| Dimensioni scheda |
89mm x 56mm, 1 pezzo, con una tolleranza di +/- 0,15mm |
| Traccia/Spazio minimo |
4/5 mils |
| Dimensione foro minima |
0,2mm |
| Spessore scheda finita |
0,6mm |
| Peso rame finito |
1 oz (1,4 mils) per strati esterni |
| Spessore placcatura via |
20 μm |
| Finitura superficiale |
Oro per immersione |
| Serigrafia |
Serigrafia bianca sullo strato superiore; nessuna serigrafia sullo strato inferiore |
| Maschera di saldatura |
Maschera di saldatura blu sullo strato superiore; nessuna maschera di saldatura sullo strato inferiore |
| Controllo qualità |
Test elettrico al 100% condotto prima della spedizione |
Stack PCB-su
La PCB rigida a 2 strati presenta una struttura di stack ottimizzata, studiata per migliorare la stabilità meccanica e le prestazioni elettriche, con i seguenti strati (dall'alto verso il basso):
| Strato |
Specifiche |
| Strato di rame 1 |
35 μm |
| Core Rogers CuClad 217 |
0,508 mm (20 mil) |
| Strato di rame 2 |
35 μm |
Standard di grafica e qualità
Tipo di grafica fornita: Gerber RS-274-X, universalmente riconosciuto come standard industriale per la fabbricazione di PCB.
Standard di qualità: IPC-Class-2, un punto di riferimento di qualità ampiamente adottato formulato dall'Association Connecting Electronics Industries.
Disponibilità
Questa PCB è disponibile per la spedizione in tutto il mondo, supportando la logistica globale per soddisfare le diverse esigenze dei progetti internazionali e garantire consegne puntuali.
Introduzione al materiale di base Rogers CuClad 217
I laminati Rogers CuClad 217 sono laminati compositi di fibra di vetro tessuta e PTFE a controllo preciso, incrociati, che offrono valori di costante dielettrica (Dk) bassi di 2,17 o 2,20. La loro costruzione incrociata fornisce isotropia elettrica e meccanica nel piano. CuClad 217 utilizza un basso rapporto fibra di vetro/PTFE, offrendo il Dk e il fattore di dissipazione più bassi tra i laminati a base di PTFE rinforzati con fibra di vetro. Queste proprietà integrate consentono una propagazione del segnale più rapida e rapporti segnale-rumore più elevati, rendendolo adatto per applicazioni ad alta frequenza.
Caratteristiche chiave del materiale Rogers CuClad 217
| Caratteristiche chiave |
Specifiche e descrizioni |
| Costante dielettrica (Dk) |
2,17 o 2,2 a 10 GHz / 1 MHz |
| Fattore di dissipazione |
0,0009 a 10 GHz |
| Assorbimento di umidità |
0,02% |
| Resistenza allo sbucciamento |
14 lbs/in |
| Prestazioni di degasaggio |
TML: 0,01%, CVCM: 0,01%, WVR: 0 |
| Rinforzo |
Fibra di vetro tessuta incrociata (strati alternati orientati a 90° l'uno rispetto all'altro) |
| Rapporto PTFE/vetro |
Alto |
| Uniformità Dk |
Migliore rispetto a laminati comparabili rinforzati con fibra di vetro non tessuta |
Vantaggi dell'utilizzo del materiale Rogers CuClad 217
-Costante dielettrica (Dk) stabile su un'ampia gamma di frequenze
-Il basso Dk supporta larghezze di linea maggiori, con conseguente minore perdita di inserzione
-Basse perdite di circuito ad alte frequenze
-Migliore stabilità dimensionale migliora la flessibilità di progettazione nella fabbricazione di PCB
-Consente ai progettisti di soddisfare specifiche applicative rigorose
-Isotropia elettrica e meccanica nel piano X-Y
-Adatto per circuiti sensibili all'Er
Applicazioni tipiche
Sfruttando le sue proprietà elettriche e meccaniche superiori, questa PCB è specificamente progettata per applicazioni ad alte prestazioni nel settore delle microonde e aerospaziale/difesa, tra cui, ma non solo:
-Radar
-Contromisure elettroniche
-Misure di supporto elettronico
-Componenti a microonde (LNA, filtri, accoppiatori, ecc.)
Conclusione
Questa PCB rigida a 2 strati presenta prestazioni eccezionali ad alta frequenza, stabilità strutturale e producibilità, supportate dalle proprietà superiori del laminato Rogers CuClad 217 e da rigorosi protocolli di controllo qualità pre-spedizione.
Queste caratteristiche la rendono una soluzione ideale, conveniente e affidabile per i produttori globali impegnati in progetti ad alte prestazioni di microonde, radar e contromisure elettroniche, in particolare quelli che richiedono un Dk basso stabile, una bassa perdita di inserzione e disponibilità mondiale.
